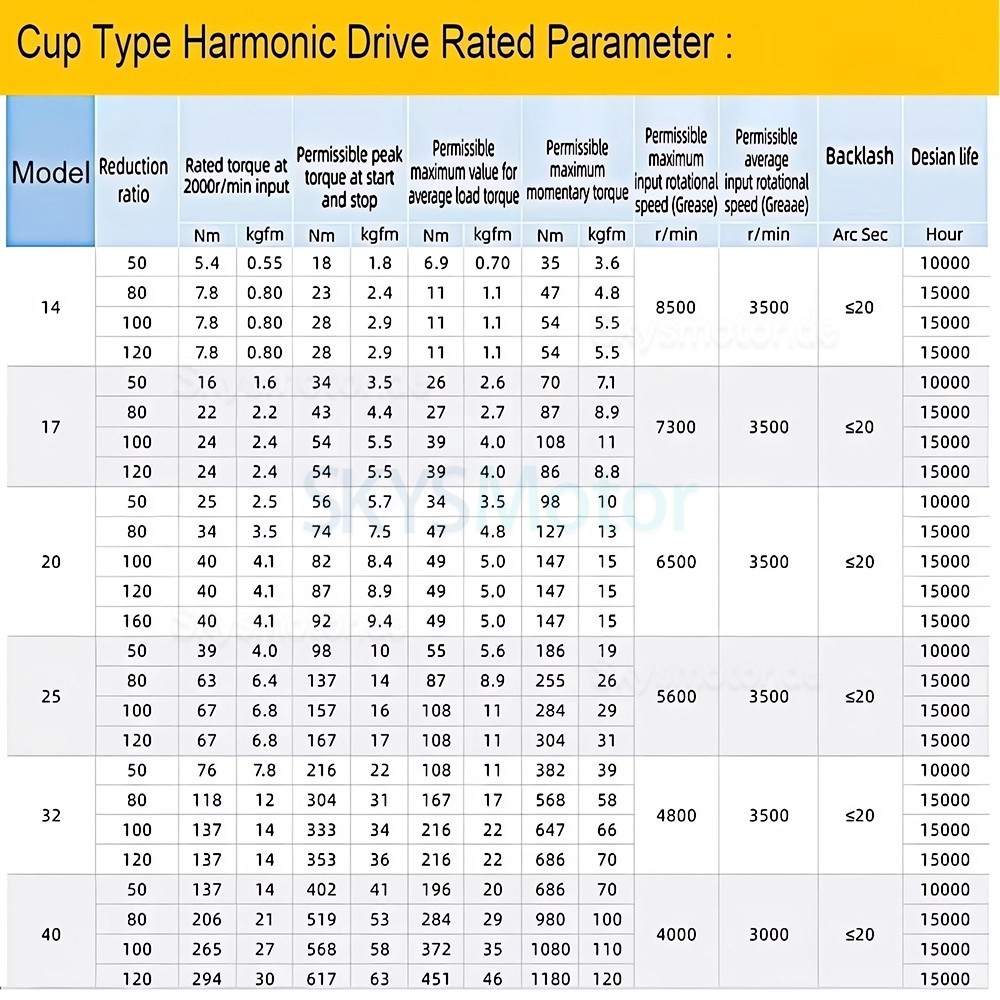

CSF-Serie wellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1/120:1 für schritt-/servomotoren

CSF-Serie wellengetriebe, übersetzungsverhältnis 50:1/80:1/100:1/120:1 für schritt-/servomotoren

Modelle:

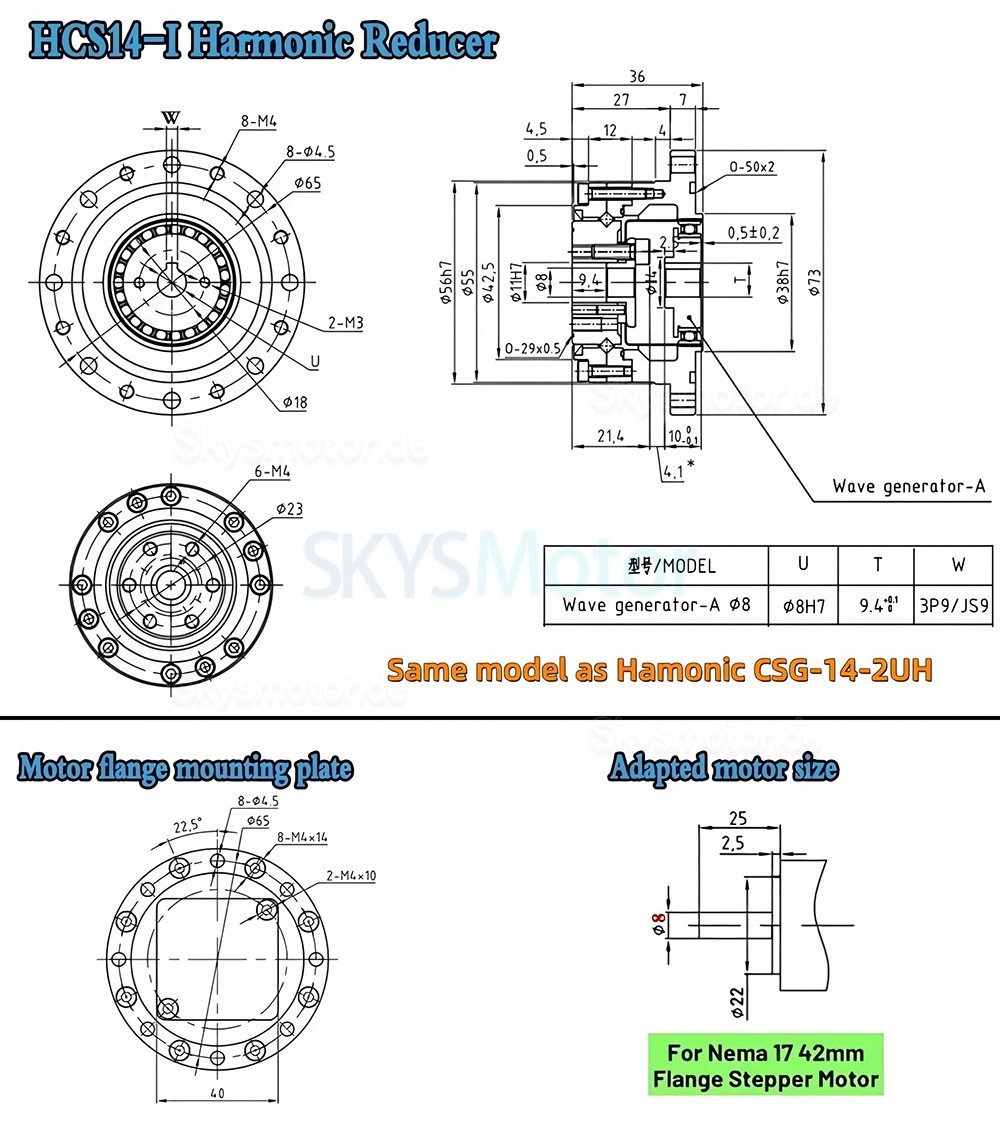

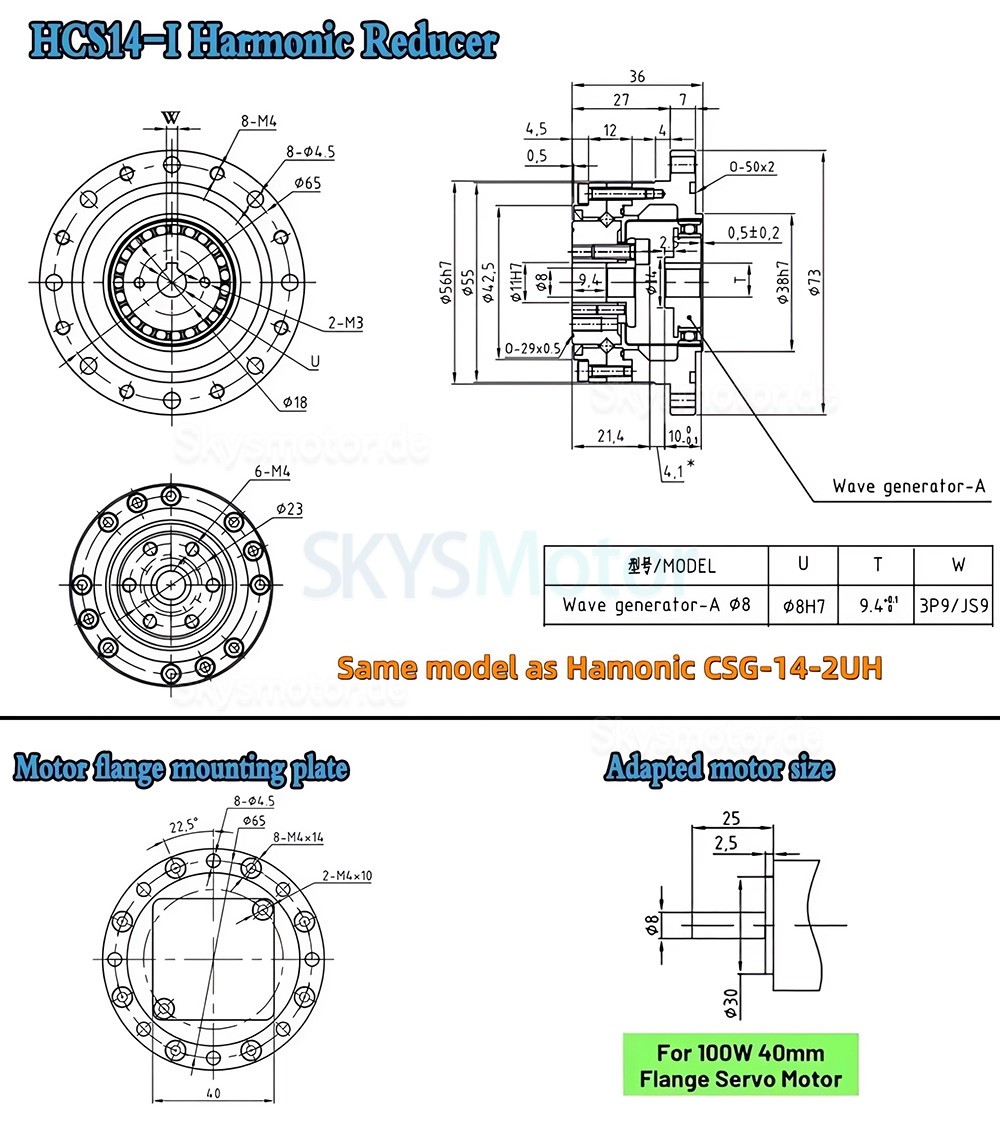

HCS14-I für Nema 17 Schrittmotor (5 mm Welle)
HCS14-I für 40 mm Servomotor (8 mm Welle)

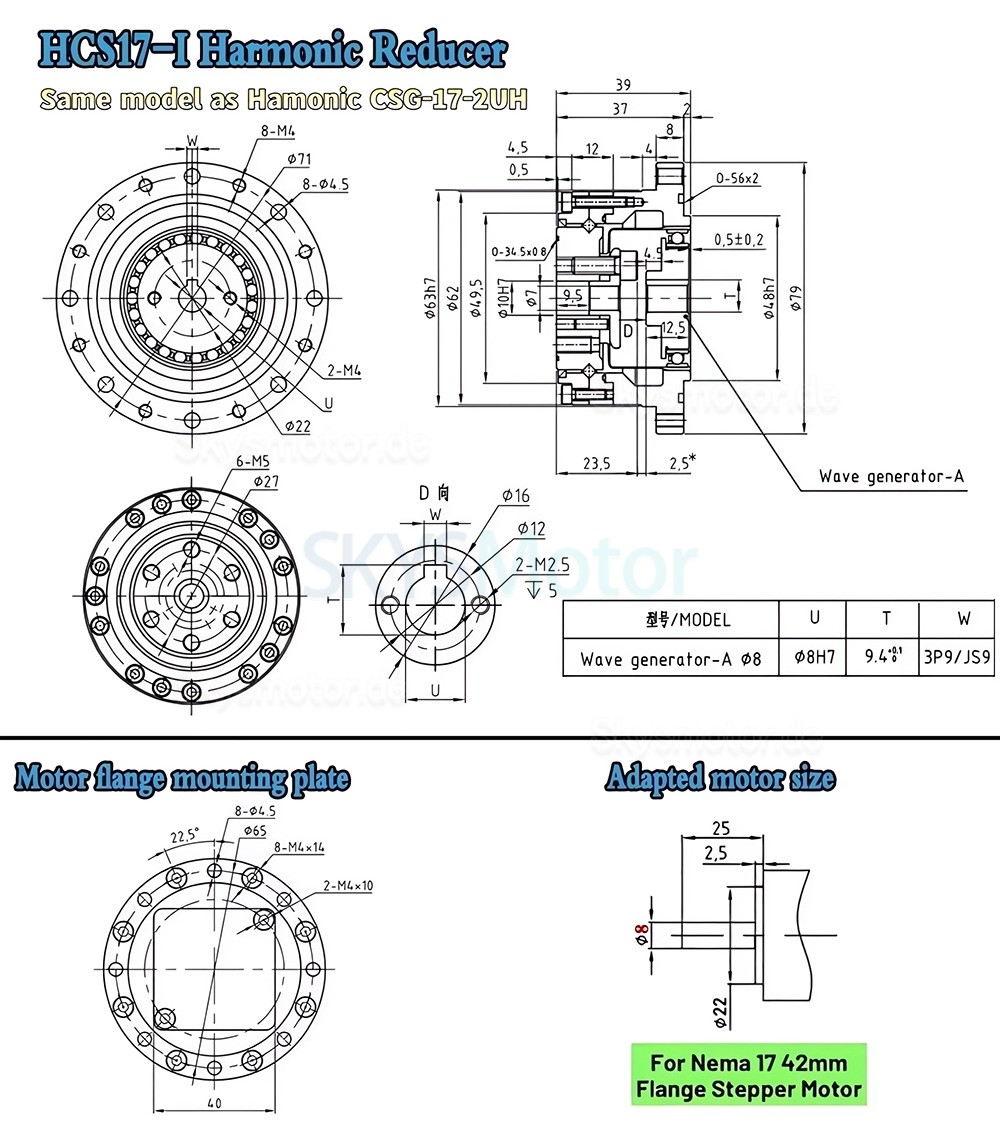

HCS17-I für Nema 17 Schrittmotor (5 mm Welle)

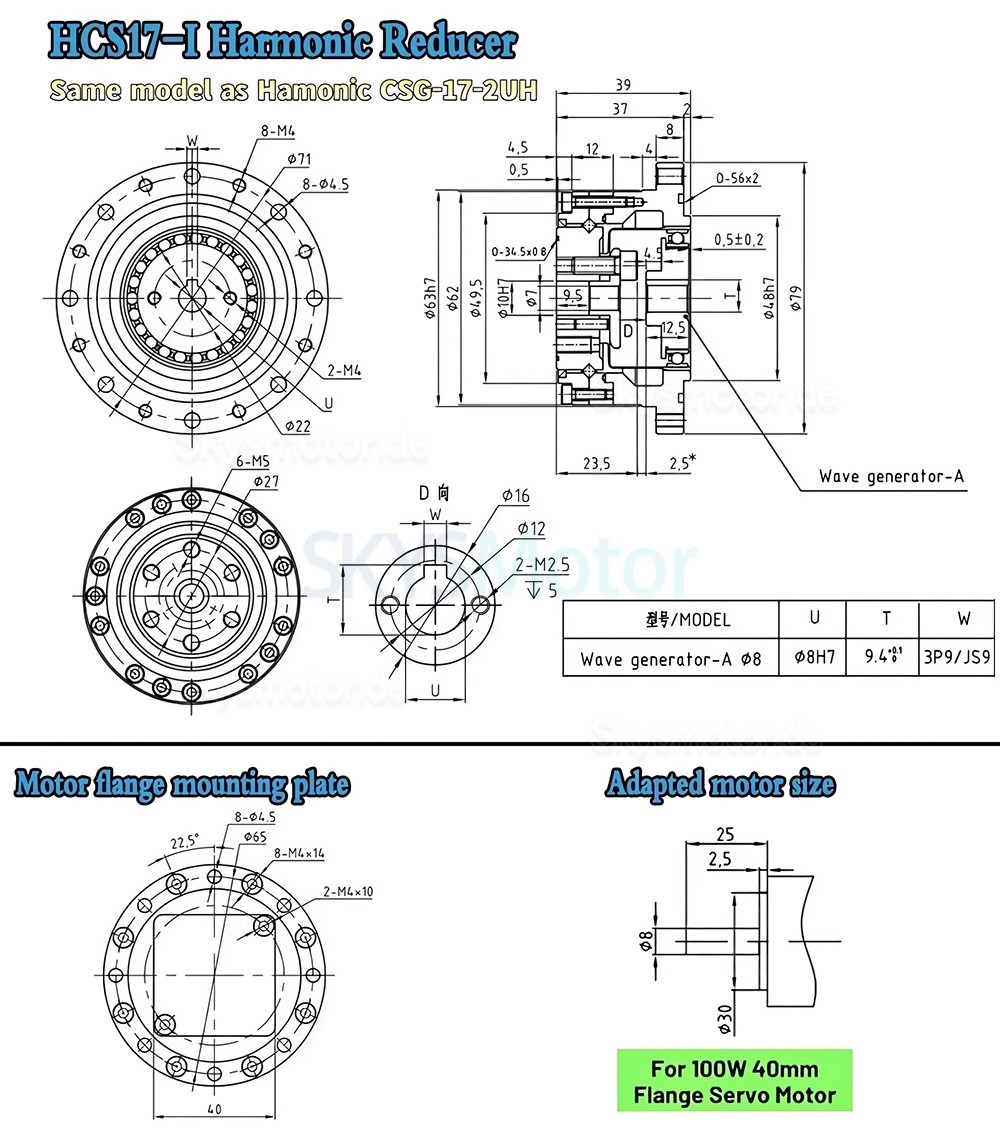

HCS17-I für 40 mm Servomotor (8 mm Welle)

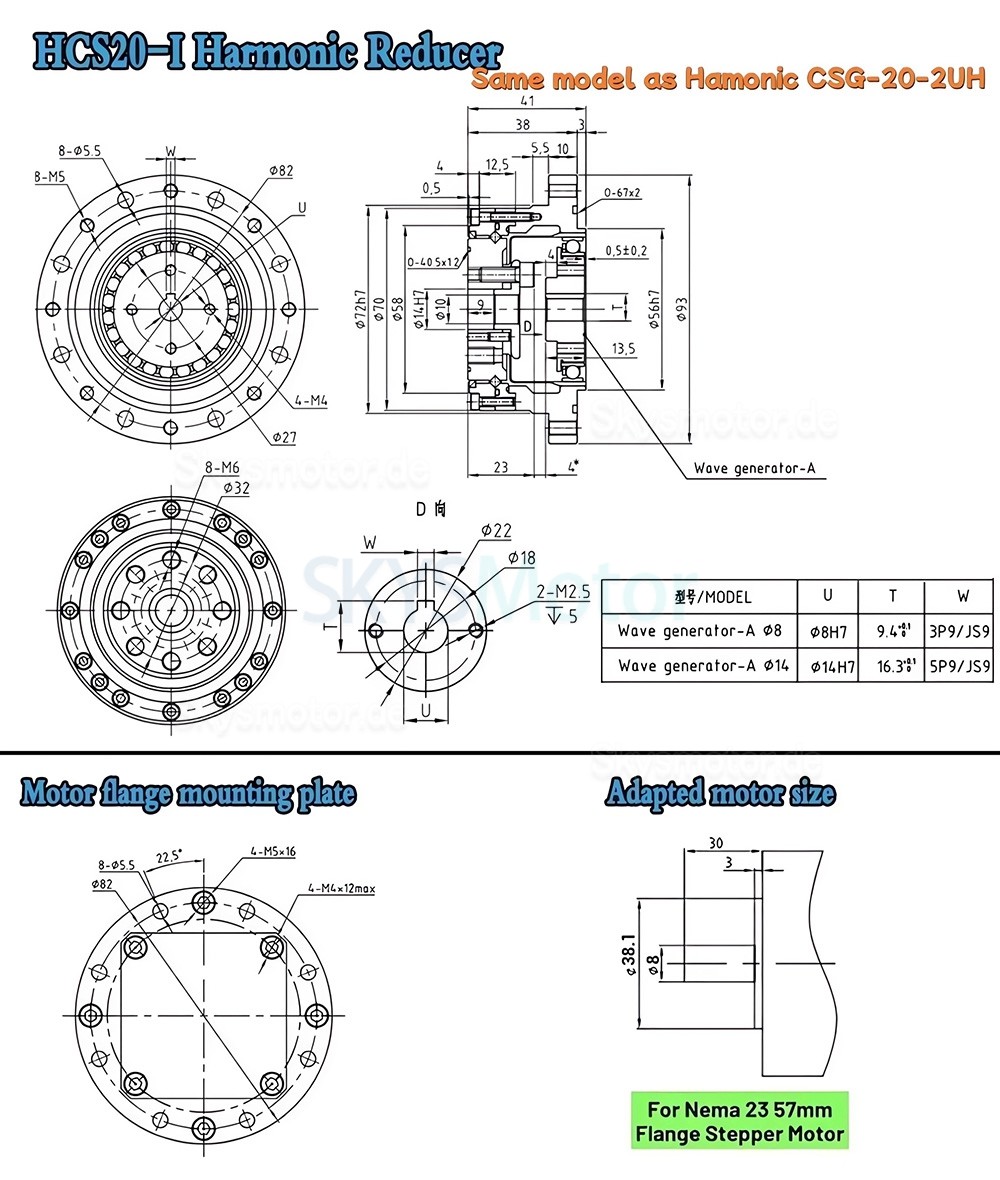

HCS20-I für Nema 23 Schrittmotor (8 mm Welle)

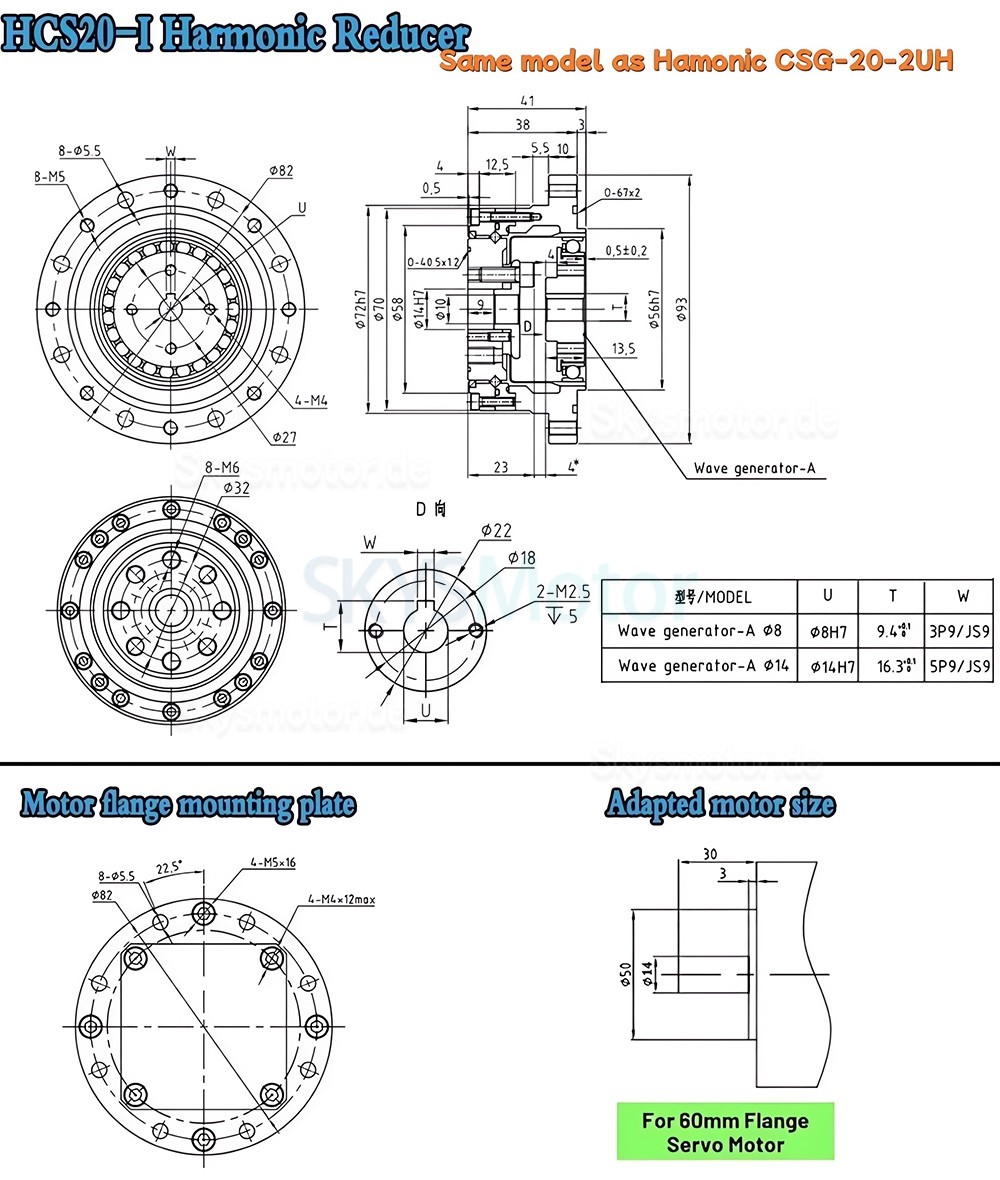

HCS20-I für 60 mm Servomotor (14 mm Welle)

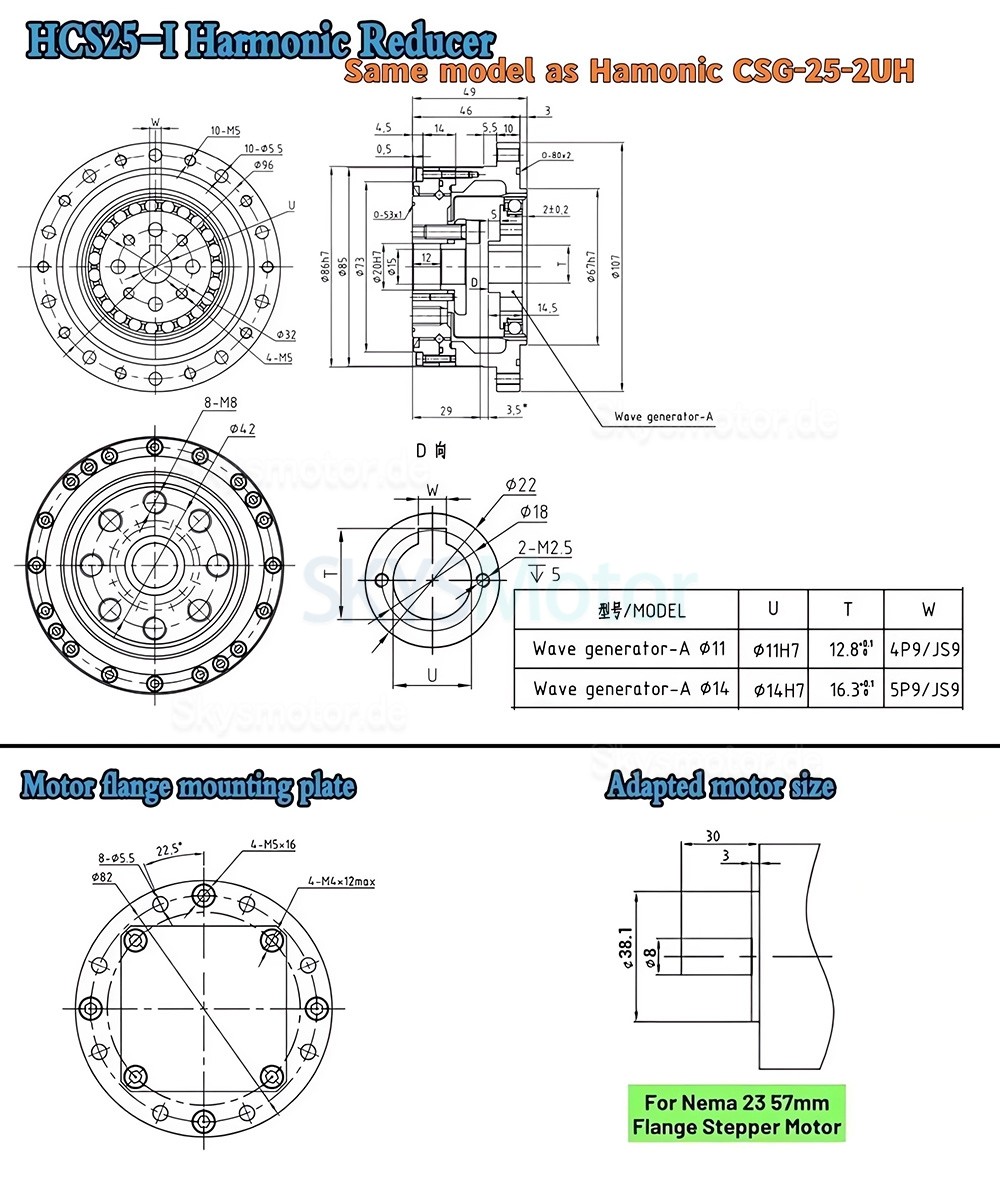

HCS25-I für Nema 23 Schrittmotor (8 mm Welle)

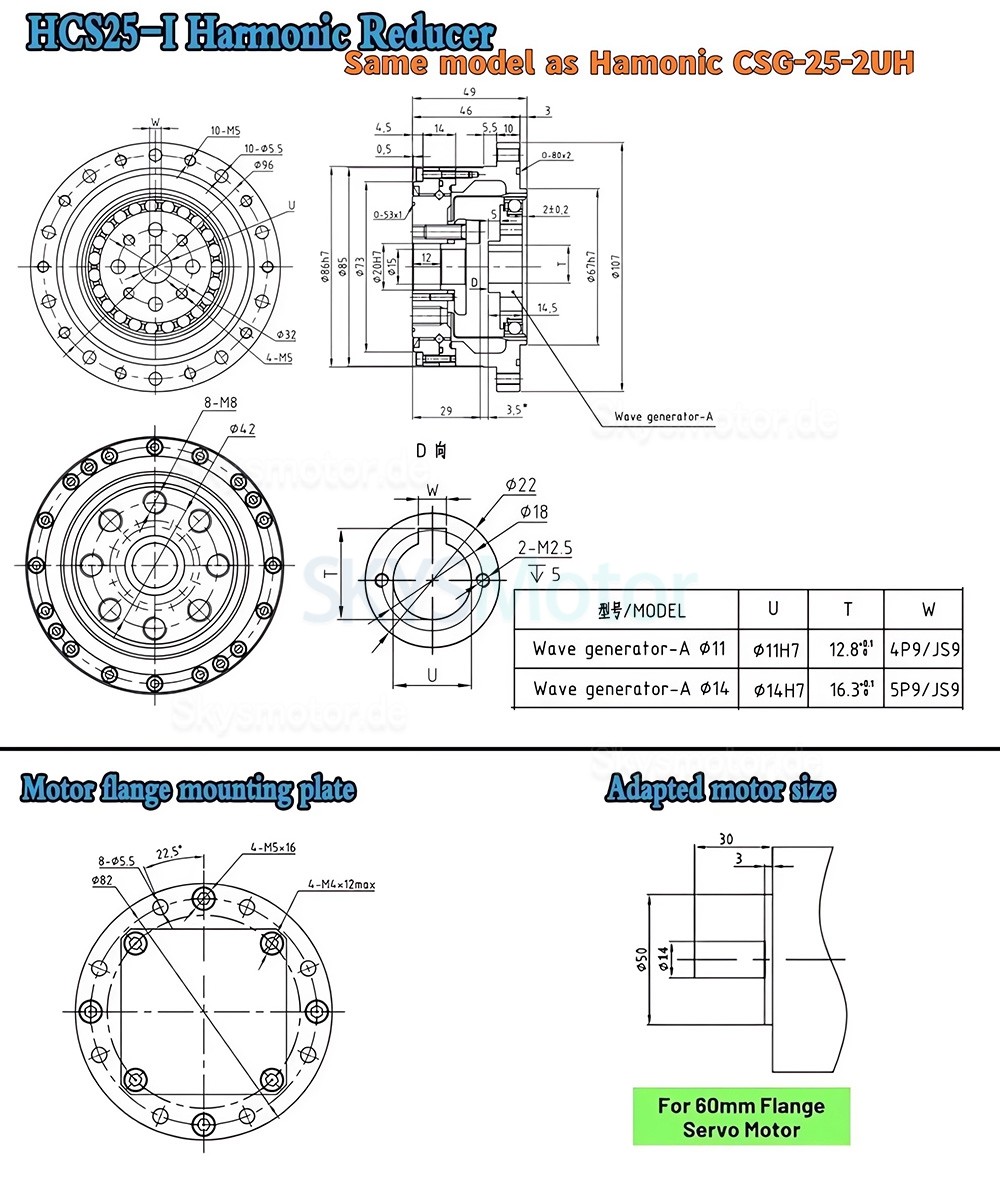

HCS25-I für 60 mm Servomotor (14 mm Welle)
HCS32-I für Nema 34 Schrittmotor (14 mm Welle)

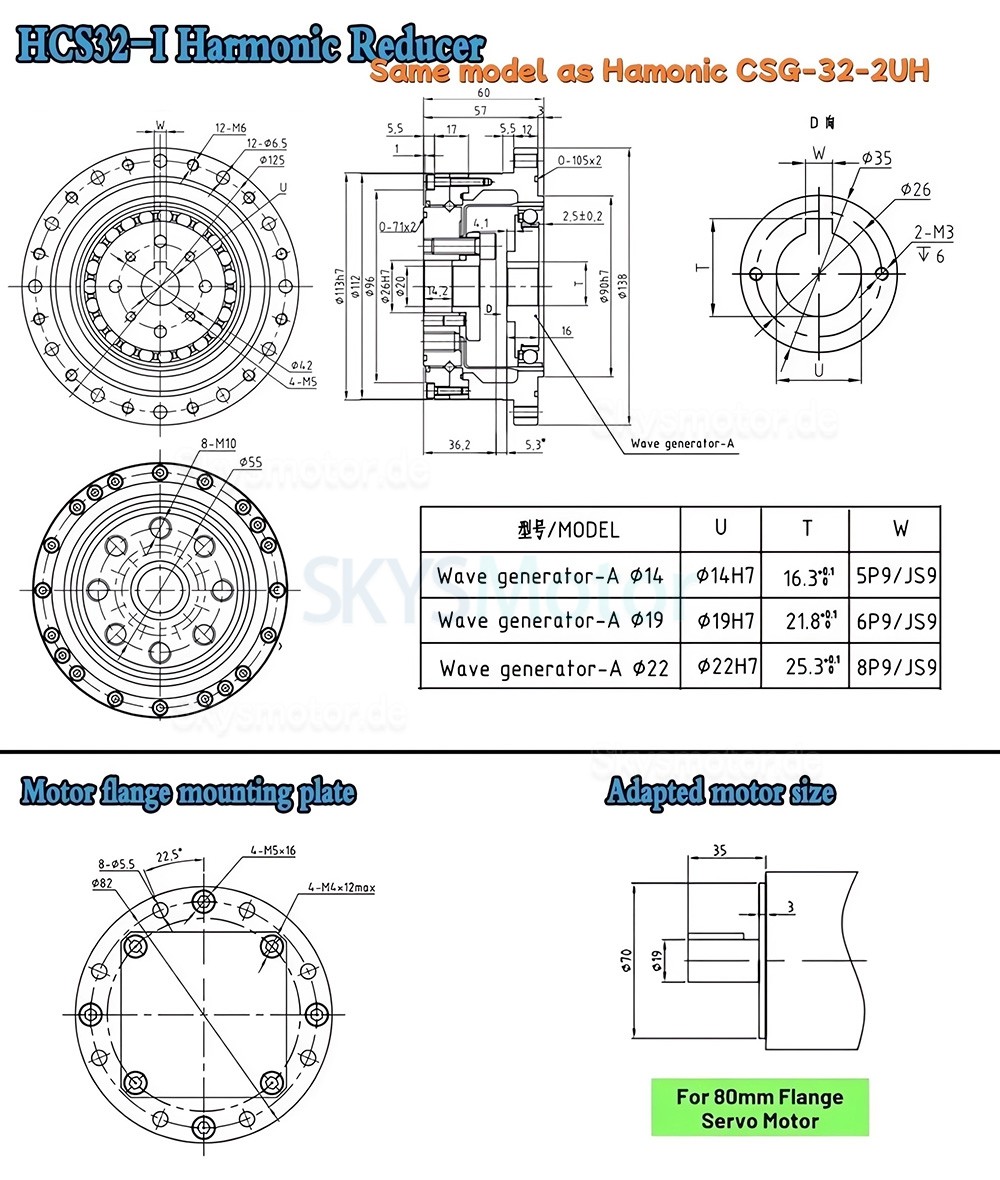

HCS32-I für 80 mm Servomotor (19 mm Welle)

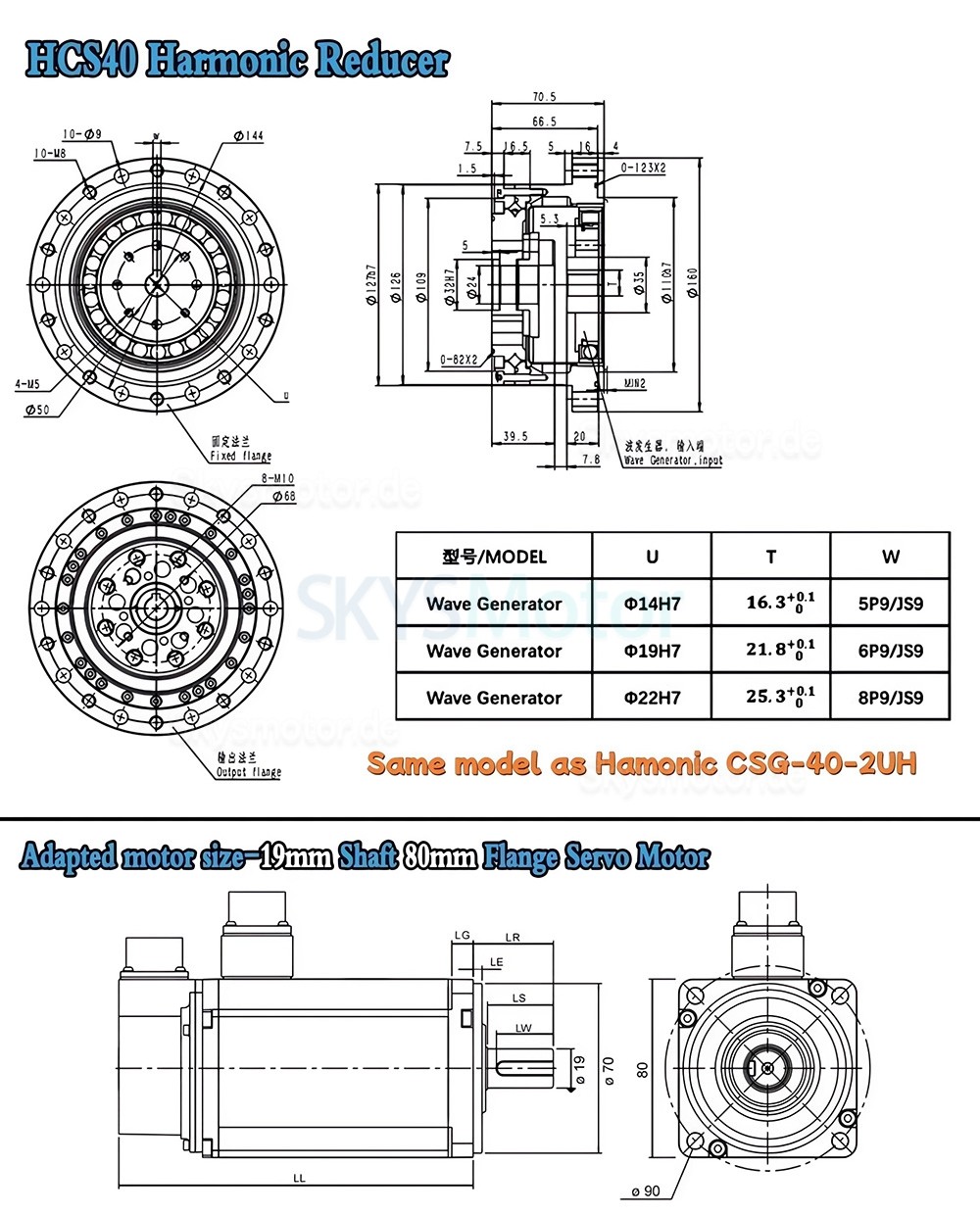

HCS40 für 80 mm Servomotor (19 mm Welle)

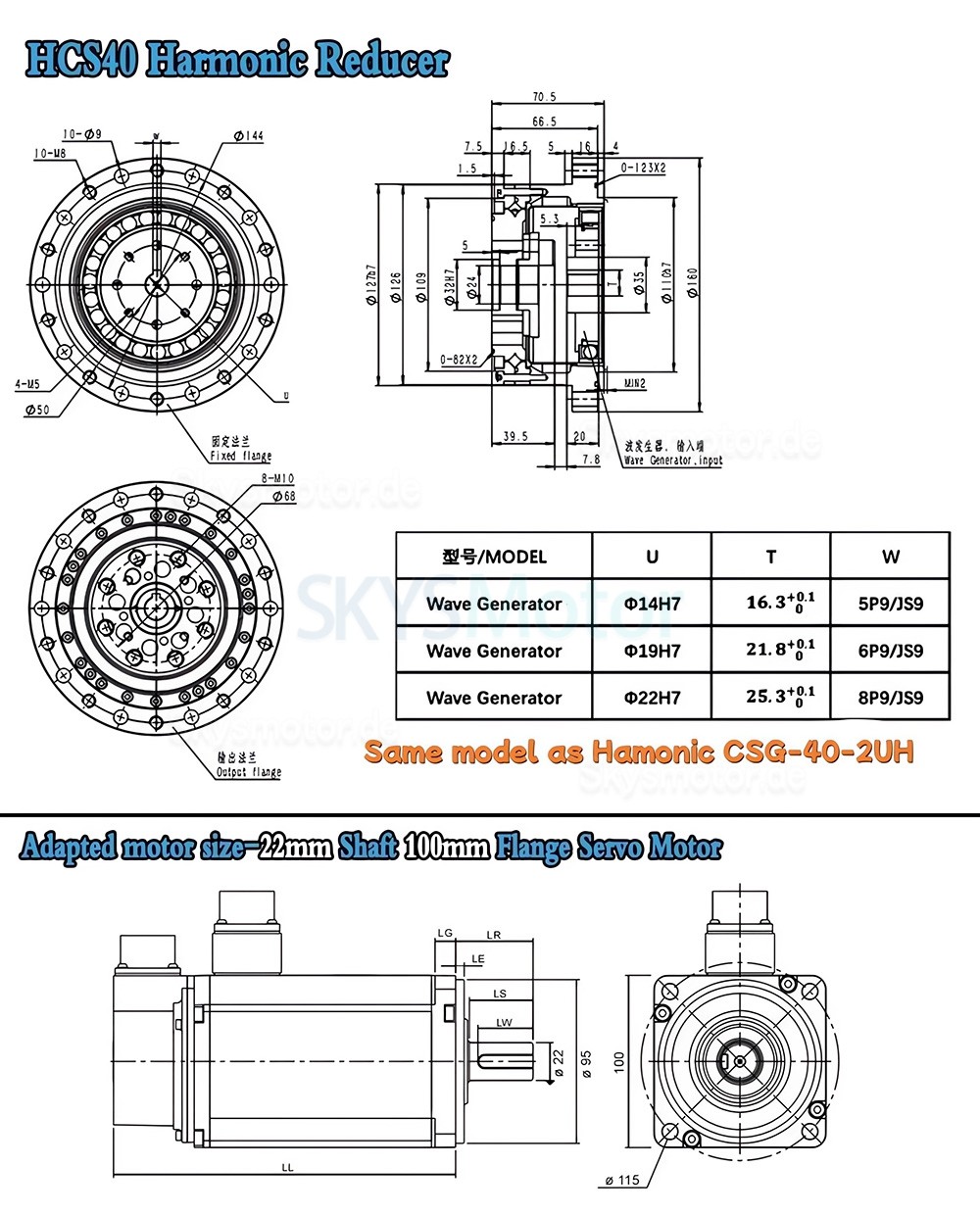

HCS40 für 100 mm Servomotor (22 mm Welle)

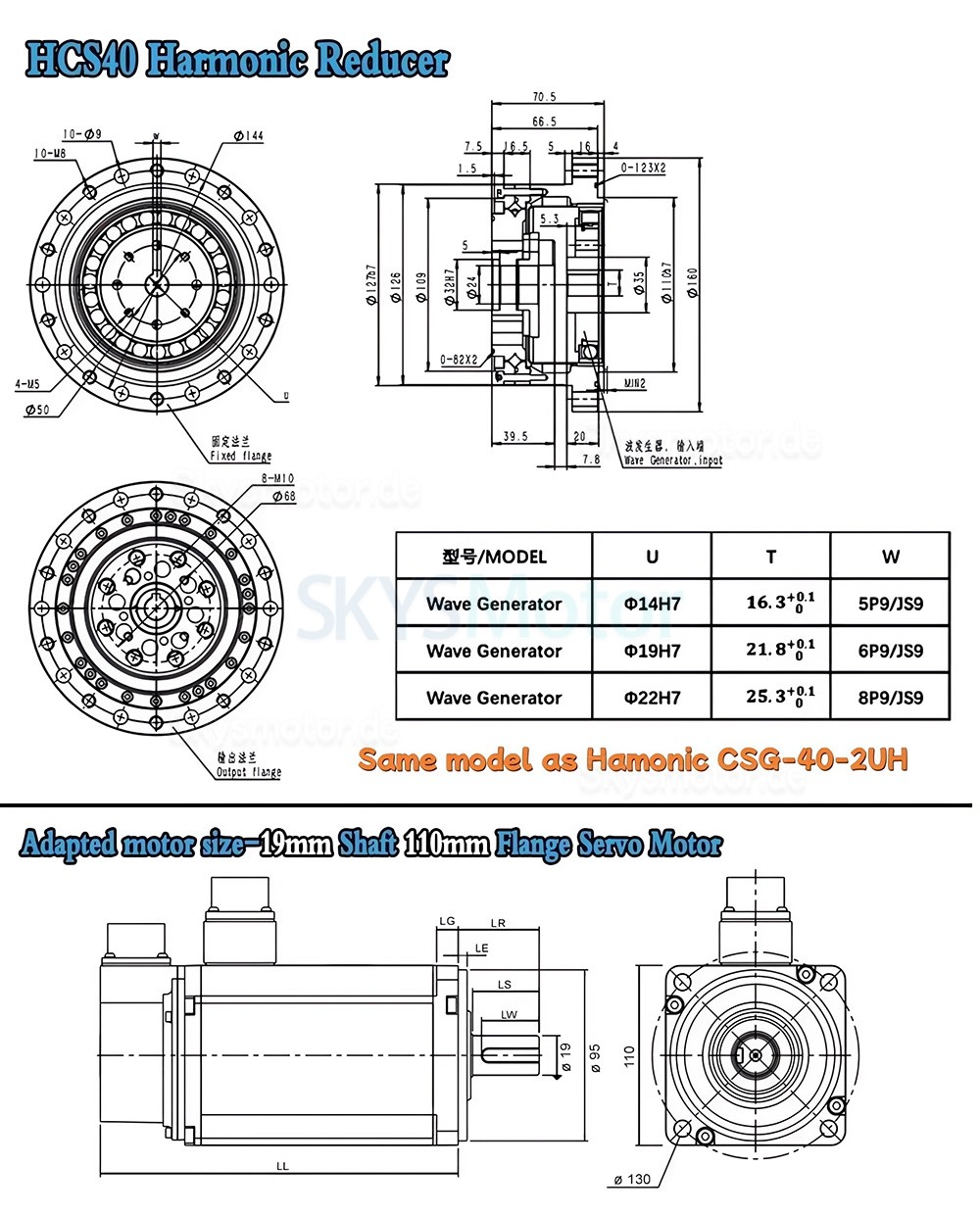

HCS40 für 110 mm Servomotor (19 mm Welle)

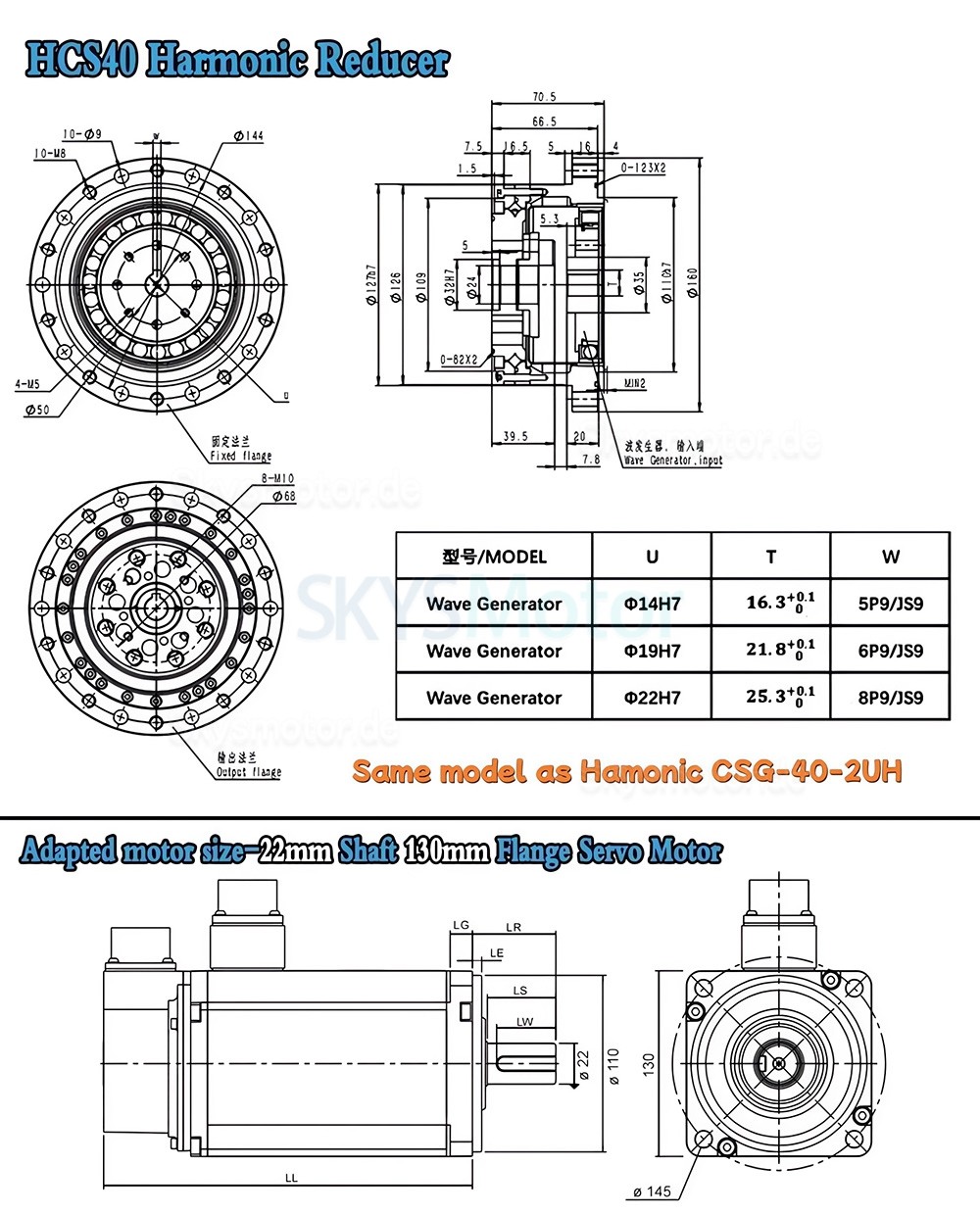

HCS40 für 130 mm Servomotor (22 mm Welle)

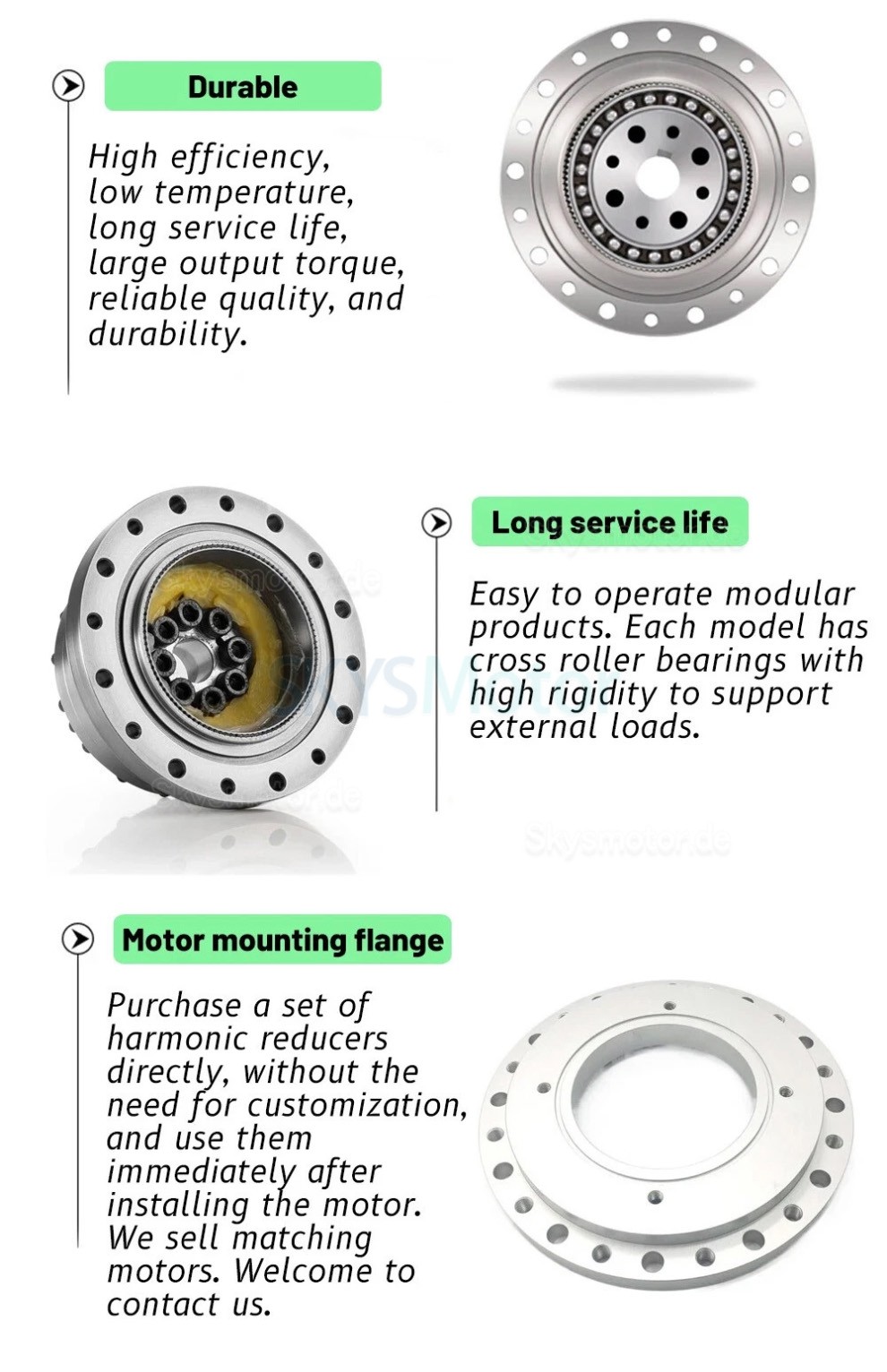

Merkmale:
Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (im Abstand von 180°) ein, was dazu beiträgt, die Steigungsfehler gleichmäßig zu verteilen.

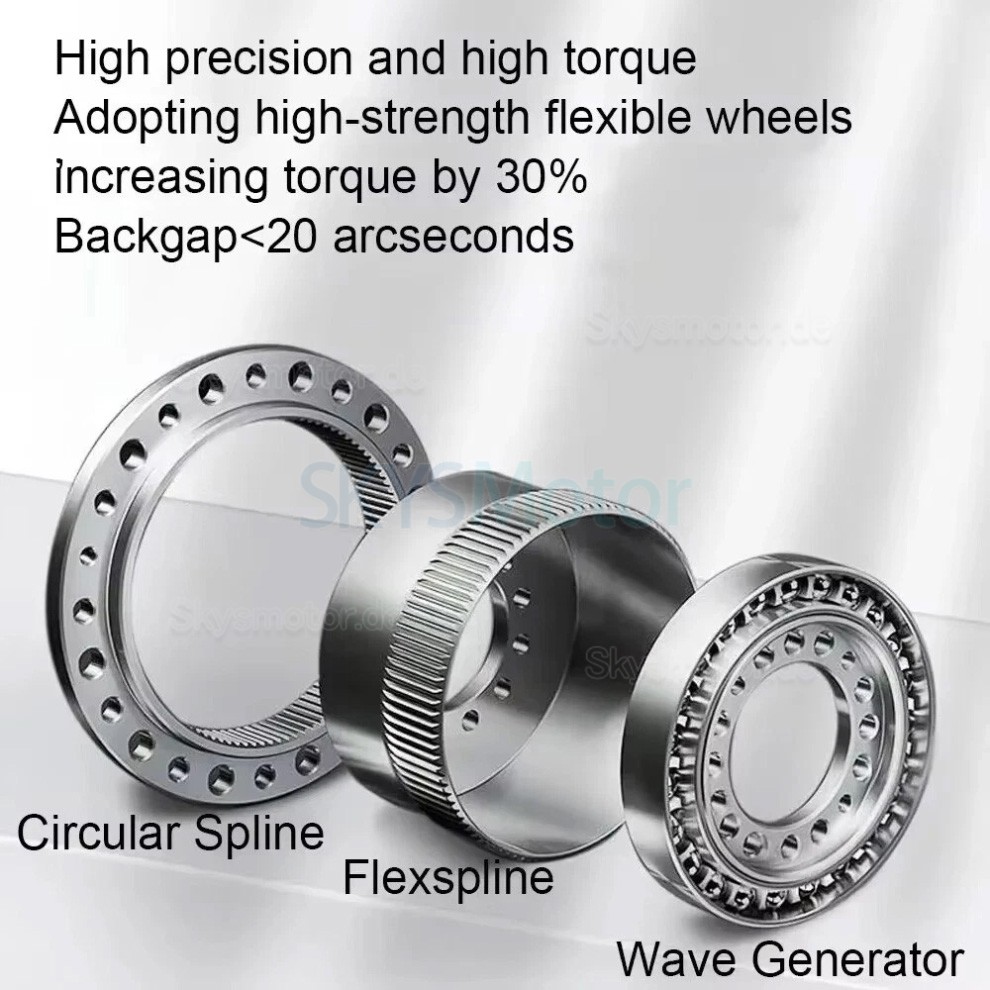

Das einstufige harmonische Reduziergetriebe bietet innerhalb einer kompakten koaxialen Struktur, die aus drei Hauptkomponenten besteht, ein Übersetzungsverhältnis zwischen i = 30–500.
Der Flächenkontakt-Eingriff mehrerer Zähne gleichzeitig trägt dazu bei, die Belastung pro Flächeneinheit zu reduzieren.
Im Vergleich zu herkömmlichen Zahnradsystemen trägt die Struktur dazu bei, das Gesamtvolumen und das Gewicht zu reduzieren.
Der Mechanismus unterstützt einen langfristigen Drehmomenttransfer unter geeigneten Betriebsbedingungen.
Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.

Anwendungen:
Einsetzbar in Bewegungssystemen, die eine präzise Positionierung erfordern, wie zum Beispiel: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkierungsgeräte, Dosieranlagen, optische oder rotierende Testplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie andere Automatisierungs- oder Messaufbauten.

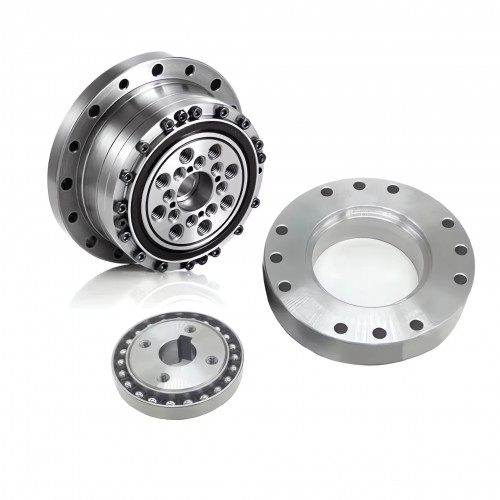

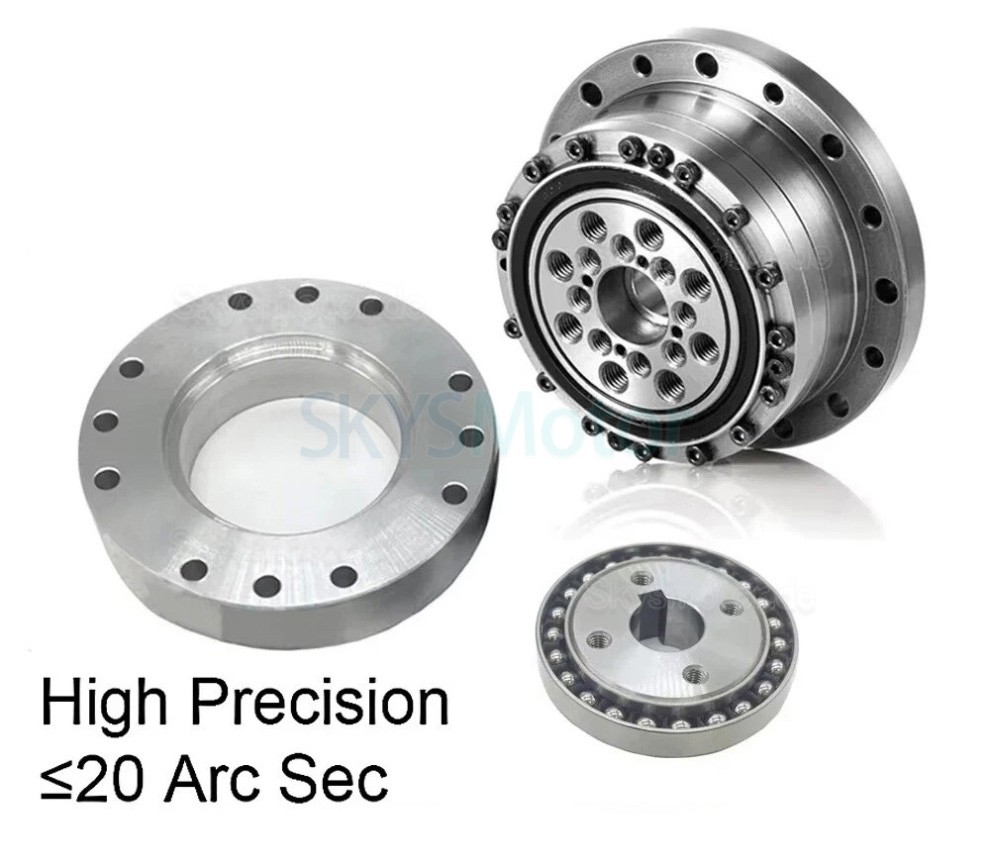

Lieferumfang:
1 × Wellengetriebe
1 × Motorflanschhalterung
