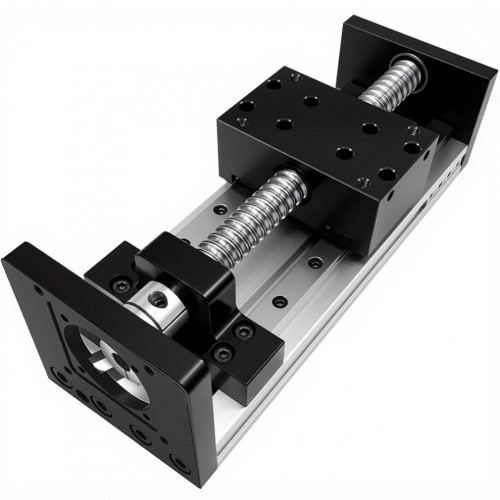

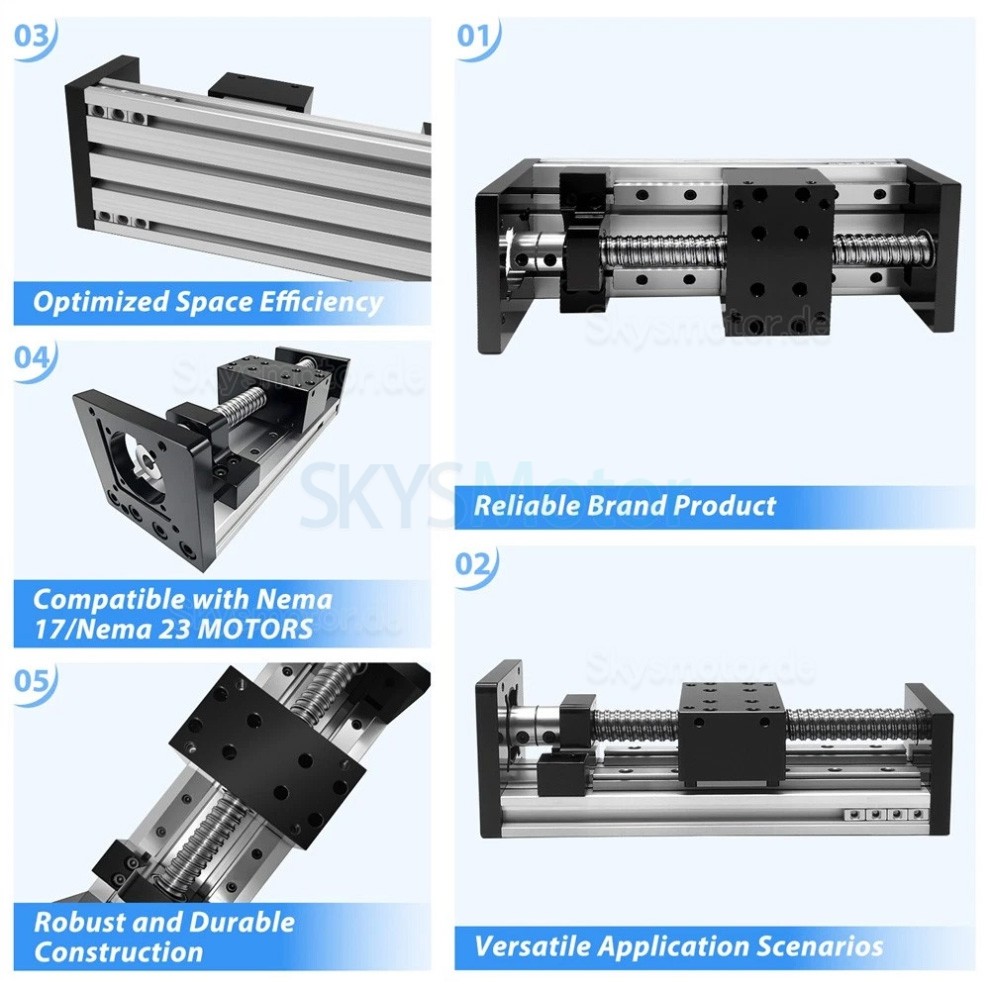

Der SXG5080 ist ein motorisierter Kugelgewinde-Linearschlitten für Präzisionspositionierung und Automatisierungsaufgaben. Er verfügt über eine 80 mm breite Grundplatte aus Aluminiumlegierung und ermöglicht lineare Bewegung durch eine SFU1605-Kugelgewindespindel und doppelte MGN12-Linearschienen. Das Modul unterstützt sowohl Nema 17- als auch Nema 23-Schrittmotoren für eine flexible Integration in Bewegungssysteme.

Merkmale:

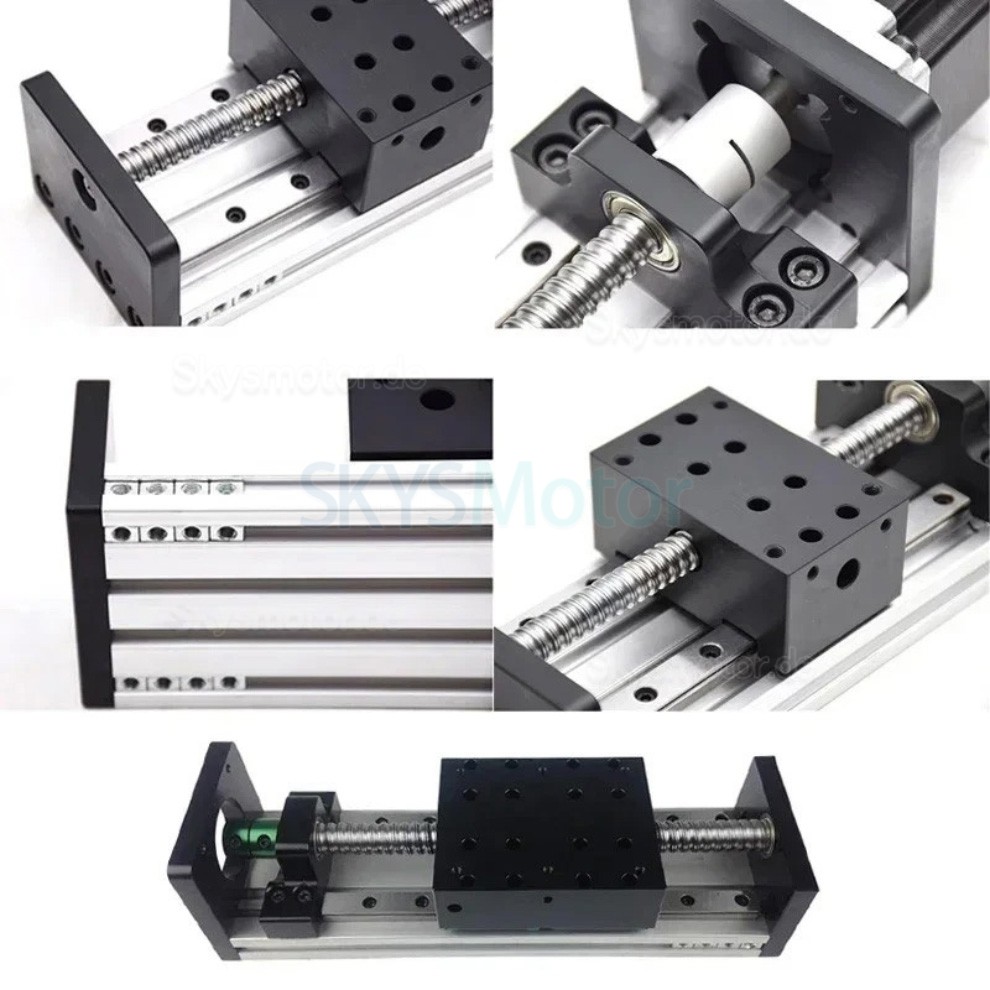

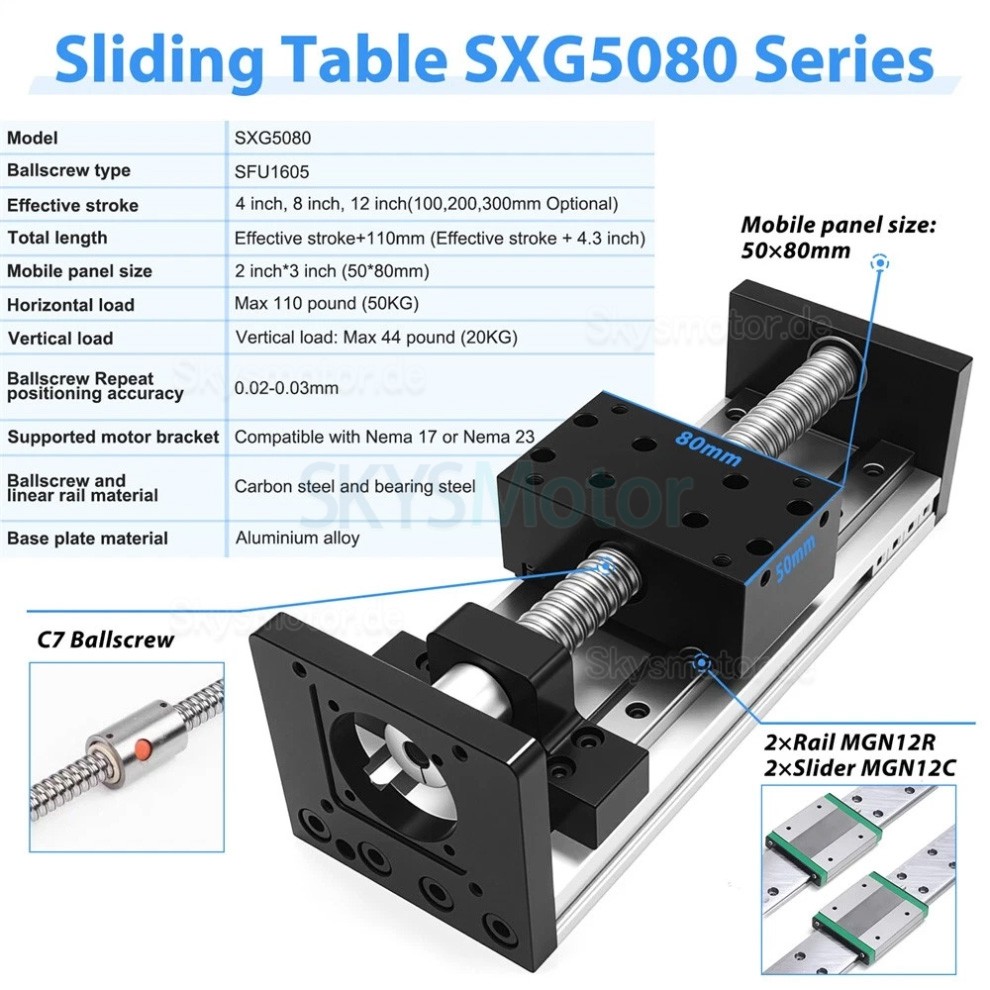

Kugelgewindespindel und Schienen: Ausgestattet mit einer SFU1605-Kugelgewindespindel (C7-Genauigkeit, 16 mm Durchmesser, 5 mm Steigung) und zwei MGN12-Linearschienen für geführte lineare Bewegung.

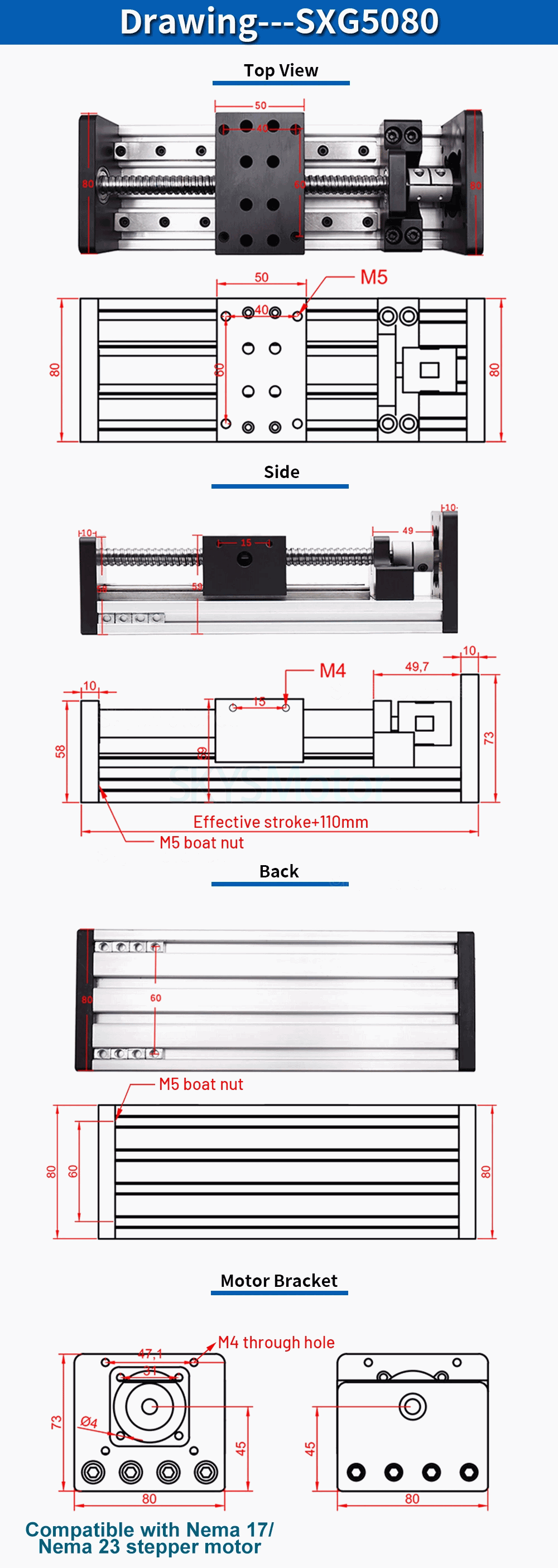

Hubbereich: Erhältlich mit effektiven Hüben von 100 mm bis 300 mm. Gesamtlänge = Hub + 110 mm.
Material: Grundplatte aus Aluminiumlegierung; Kugelgewindespindel und Schienen aus Kohlenstoffstahl und Wälzlagerstahl.
Tragfähigkeit und Geschwindigkeit: Horizontale Tragfähigkeit bis zu 60 kg, vertikale Tragfähigkeit bis zu 30 kg und maximale Geschwindigkeit von 500 mm/s.
Wiederholpositioniergenauigkeit: 0,02–0,03 mm.
Motor-Kompatibilität: Kompatibel mit Nema 17- und Nema 23-Schrittmotoren (Motoren nicht im Lieferumfang enthalten).

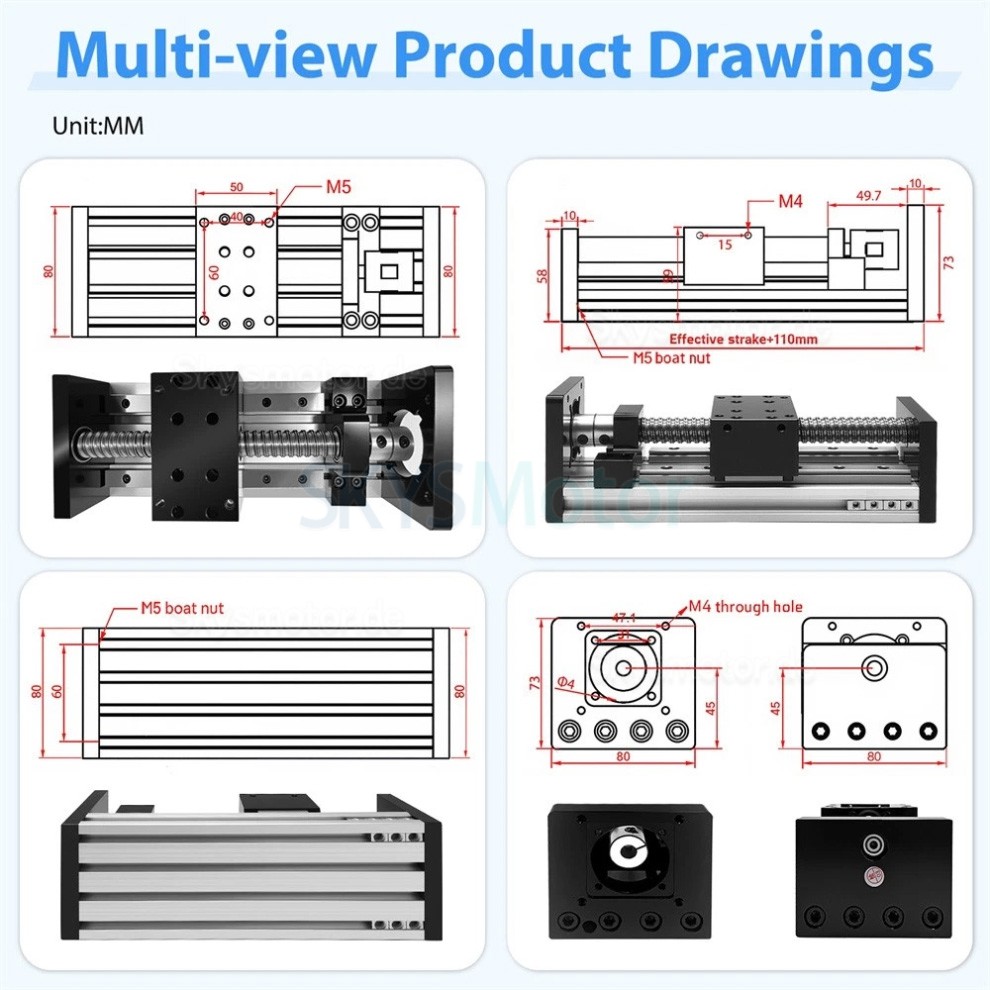

Abmessungen der beweglichen Platte: 50 × 80 mm.

Lieferumfang:
1 × CNC-Schiebetisch
1 × 8-mm-zu-8-mm-Kupplung (für Nema 23 Schrittmotor)

Optionale Konfigurationen:
Benutzerdefinierte Hublängen und alternative Kugelgewindespindeltypen (z. B. SFU1204 oder SFU1610) auf Anfrage erhältlich.
