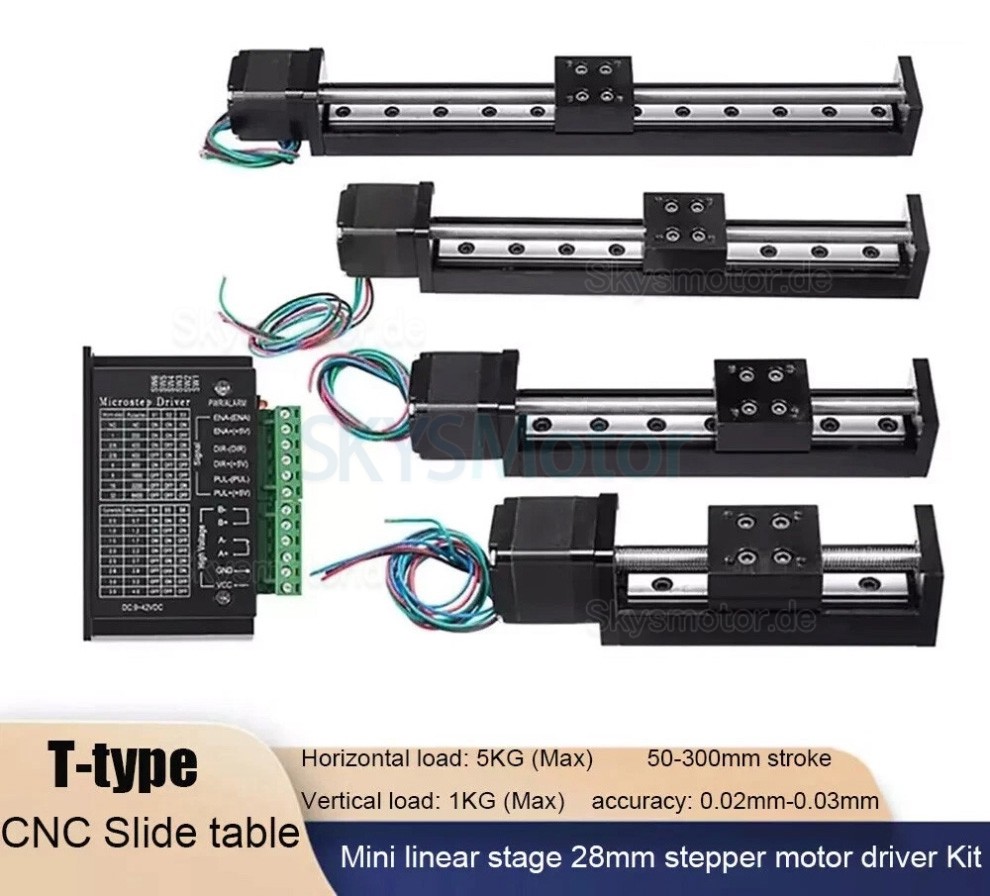

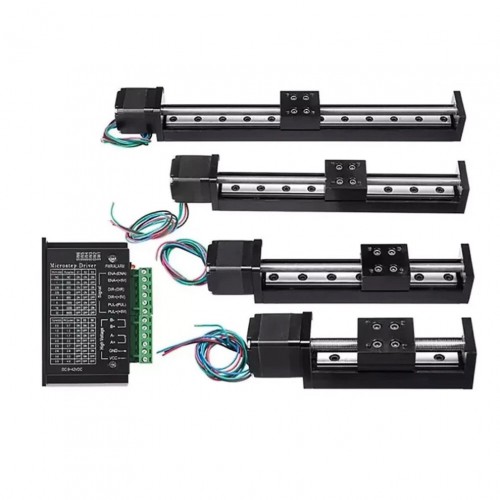

CNC Trapezgewindespindeltisch OSP001607 Motorisierter Lineartisch mit Nema 11 Schrittmotor
CNC Trapezgewindespindeltisch OSP001607 Motorisierter Lineartisch mit Nema 11 Schrittmotor

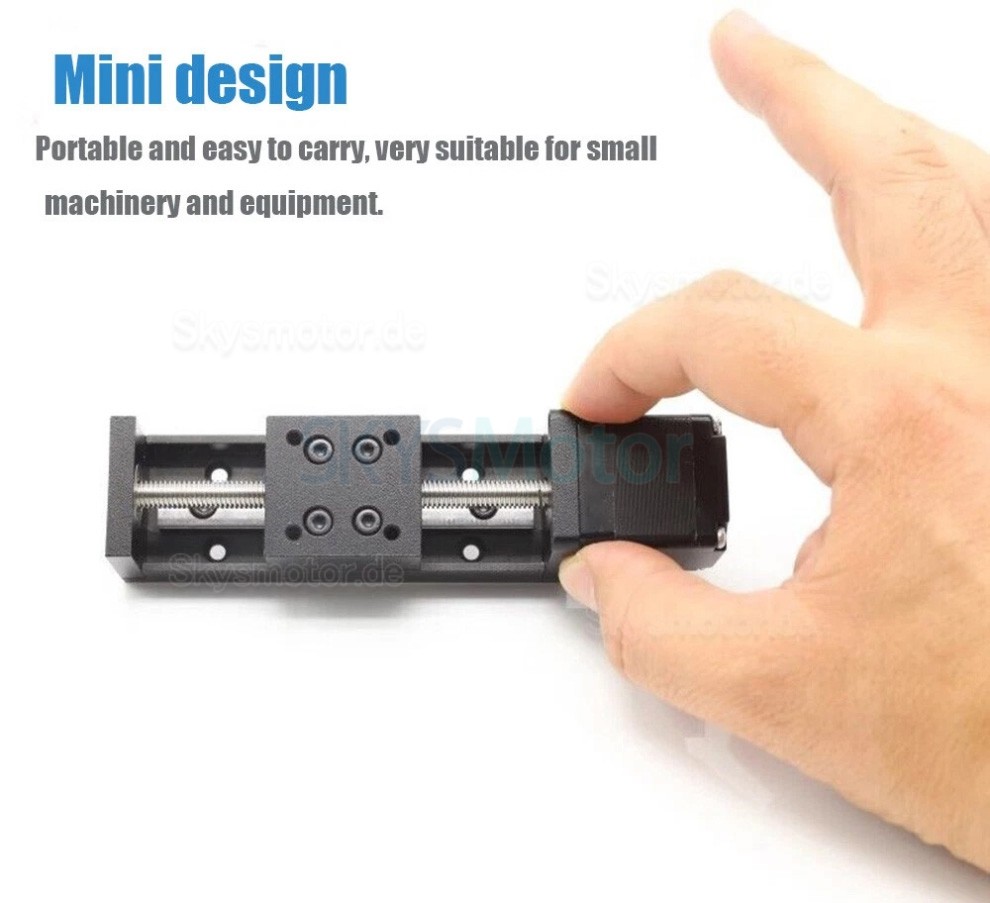

Gleittisch-Merkmale:
Kompaktes Linearführungs-Gleitmodul (Breite: 30 mm).
Grundplatte aus Aluminiumlegierung mit Schienen aus Lagerstahl.
Horizontale Belastbarkeit: 5 kg, vertikale Belastbarkeit: 1 kg. Effektiver Hubbereich: 50–300 mm (einstellbar).
Ausgestattet mit Handrad und Hubskala zur manuellen Verstellung. Verwendet eine Trapezgewindespindel (Durchmesser: 6 mm) mit optionalen Steigungen von 1 mm, 2 mm, 4 mm, 6 mm und 12 mm.
Die Ausführungen mit 1 mm und 2 mm Steigung bieten Selbsthemmung bei stromlosem Zustand.
Integrierter NEMA11 (28 mm) Schrittmotor mit 0,6 A Strom und 0,07 N·m Drehmoment.
Anwendungen:
Einsetzbar in Automatisierungssystemen wie 3D-Druckern, CNC-Geräten, Laserschneidern, Schraubautomaten, Lötmaschinen und Dosiergeräten.

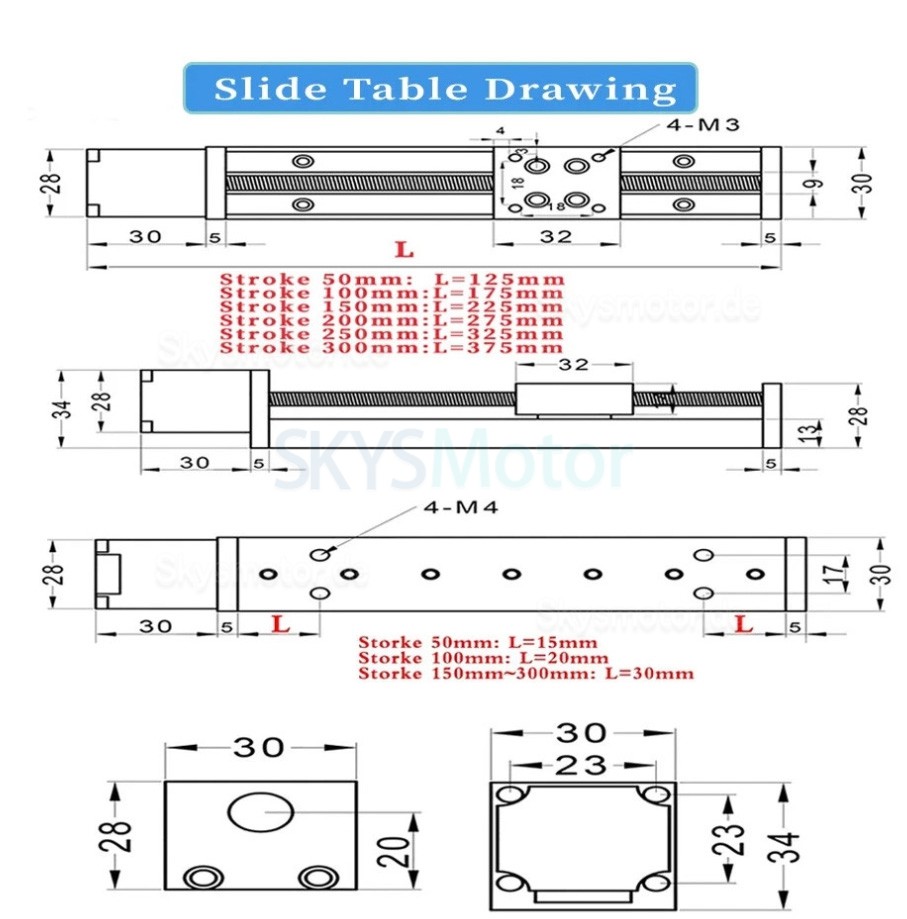

Technische Parameter (Gleittisch):
Modell: T06
Gleittisch-Typ: Trapezgewinde-Gleittisch
Maximale horizontale Belastung: 5 kg
Maximale vertikale Belastung: 1 kg
Effektiver Hub: 50–300 mm
Gesamtlänge: Effektiver Hub + 75 mm
Plattenabmessungen: 30 × 32 mm
Wiederholpositioniergenauigkeit: 0,02–0,03 mm
Maximale Geschwindigkeit: 80 mm/s
Schienenbreite: 6 mm
Schlitten-Typ: MGN8H
Spindelgenauigkeitsklasse: C7
Steigung: 1/2/4/6/12 mm (Eine Umdrehung bewegt die Platte um den jeweiligen Steigungswert)

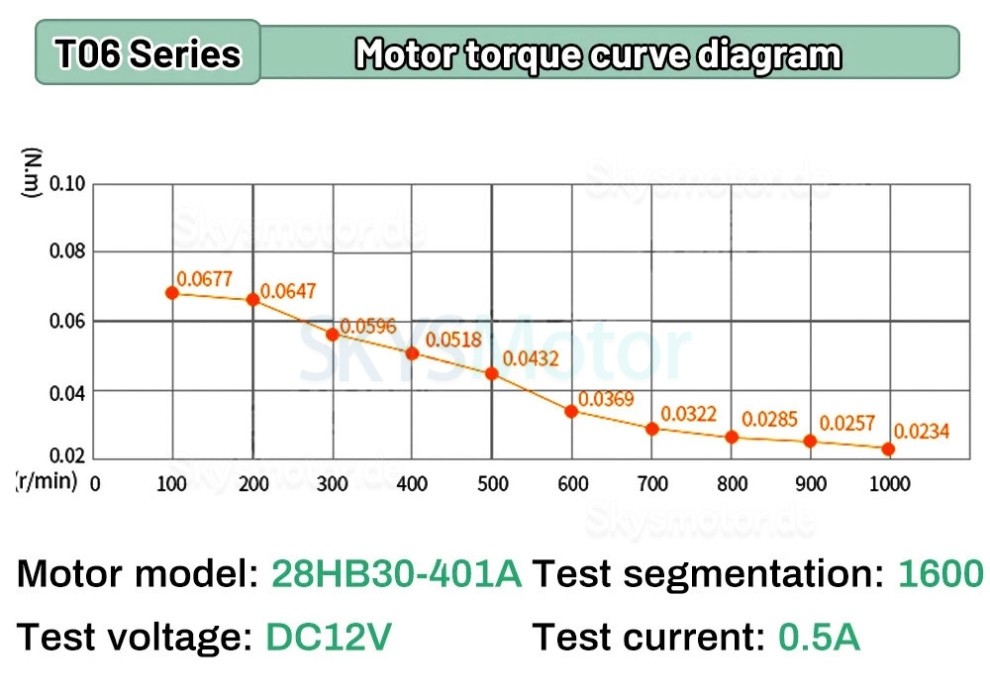

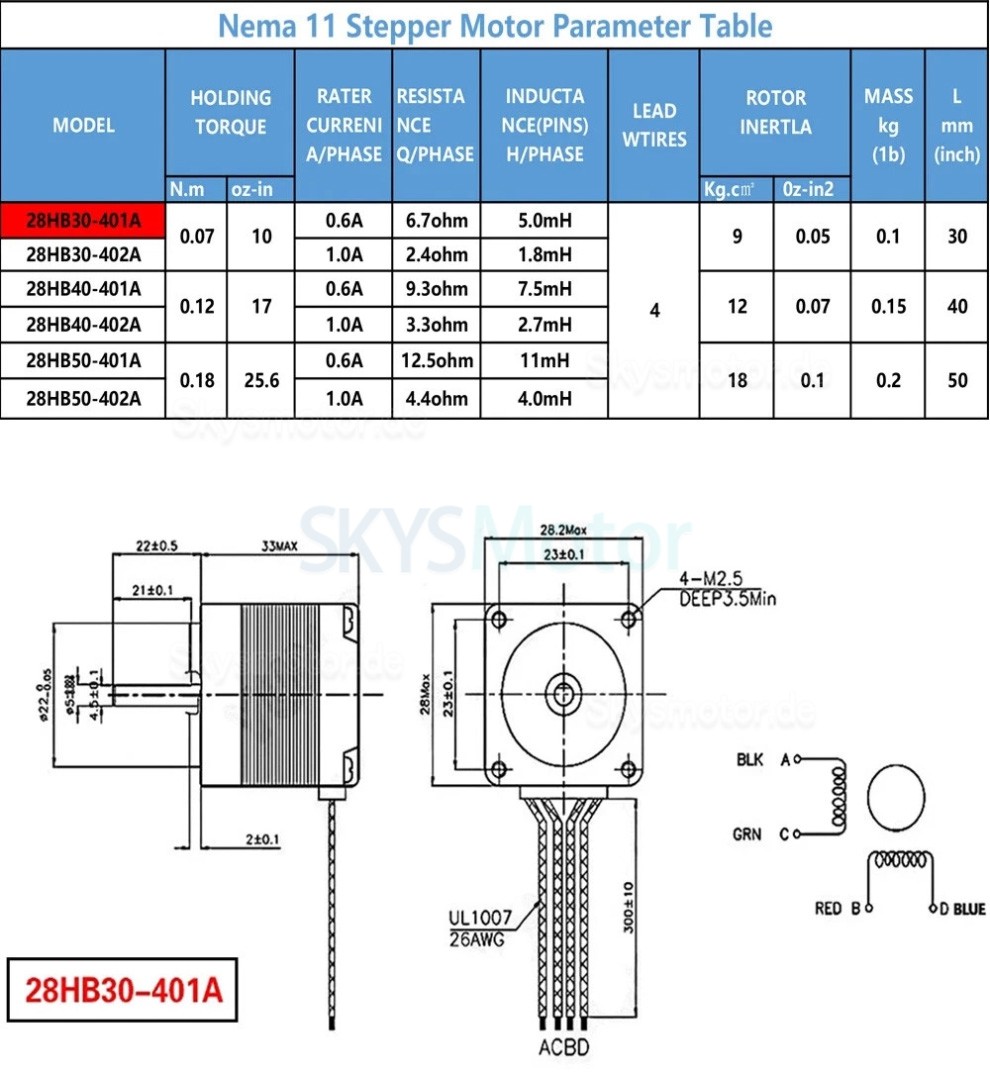

Schrittmotor-Parameter:
Motormodell: 28HB30-401A (unterstützt 28HB40-401A)
Flanschmaße: NEMA11 (28 mm)
Haltemoment: 0,07 N·m
Motorbauklänge: 30 mm
Wellendurchmesser: 5 mm
Motortyp: 2-Phasen-Motor
Strom pro Phase: 0,6 A
Schrittwinkel: 1,8°
