Vollständig abgedichtetes CNC-Linearführungsmodul, Kugelgewindespindel Lineartisch QMF40 mit Schrittmotor und Treiber

Vollständig abgedichtetes CNC-Linearführungsmodul, Kugelgewindespindel Lineartisch QMF40 mit Schrittmotor und Treiber

Elektrisches Linearantriebssystem

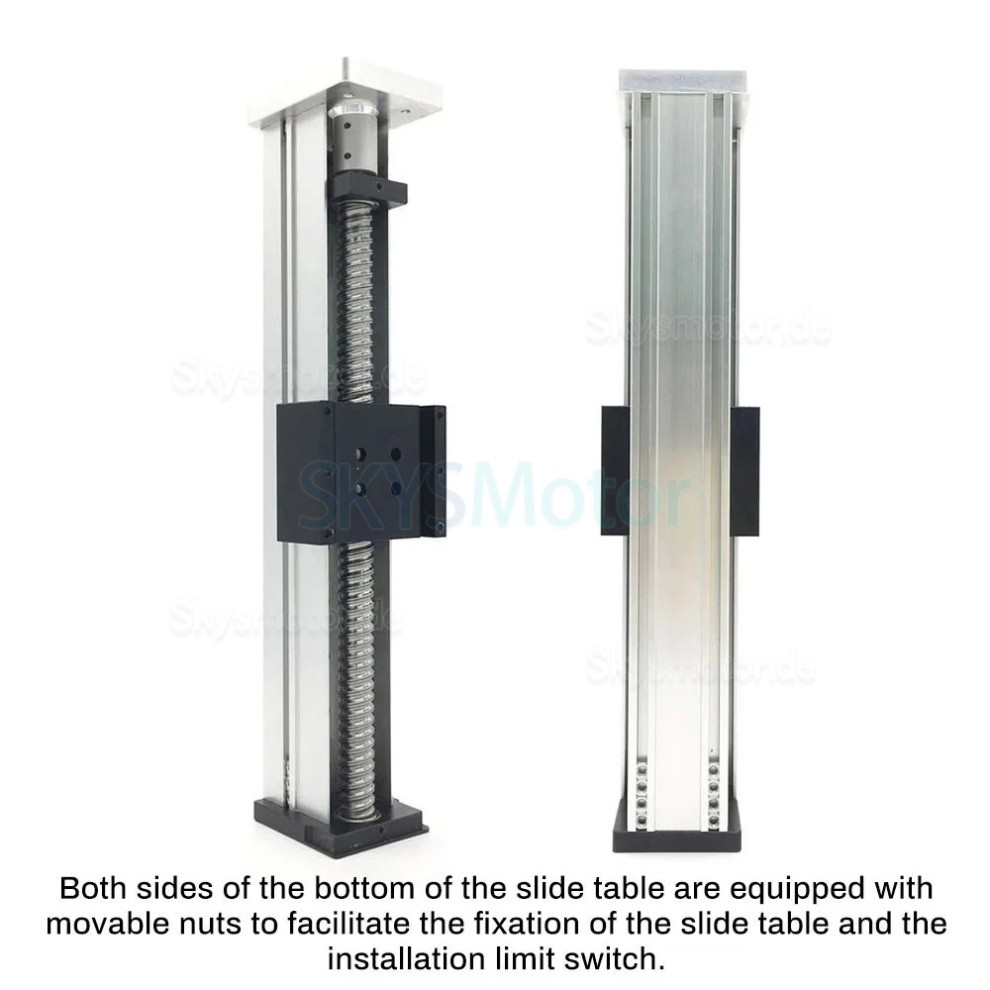

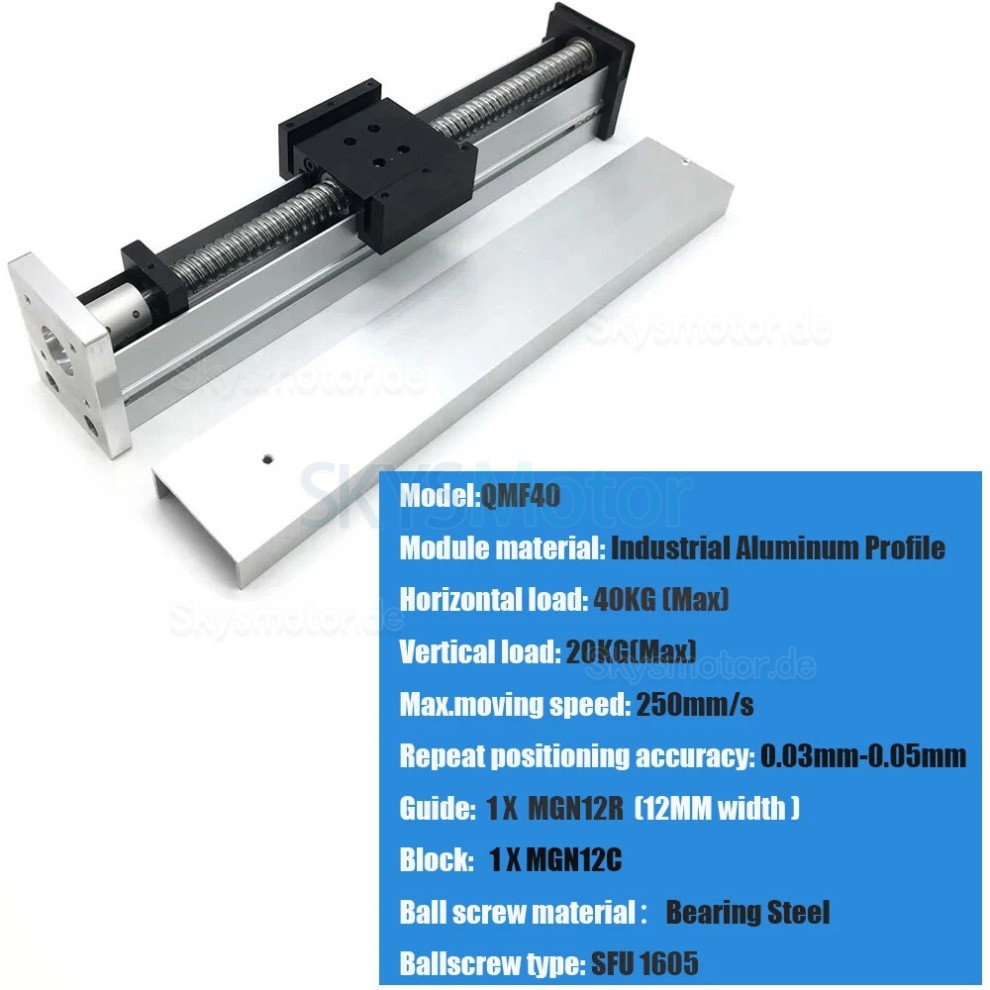

Modell: QMF40

Material: Gehäuse aus Aluminiumlegierung, Kugelgewindetrieb aus Wälzlagerstahl

Hubbereich: 100–500 mm

Horizontale Tragfähigkeit: 40 kg

Vertikale Tragfähigkeit: 20 kg

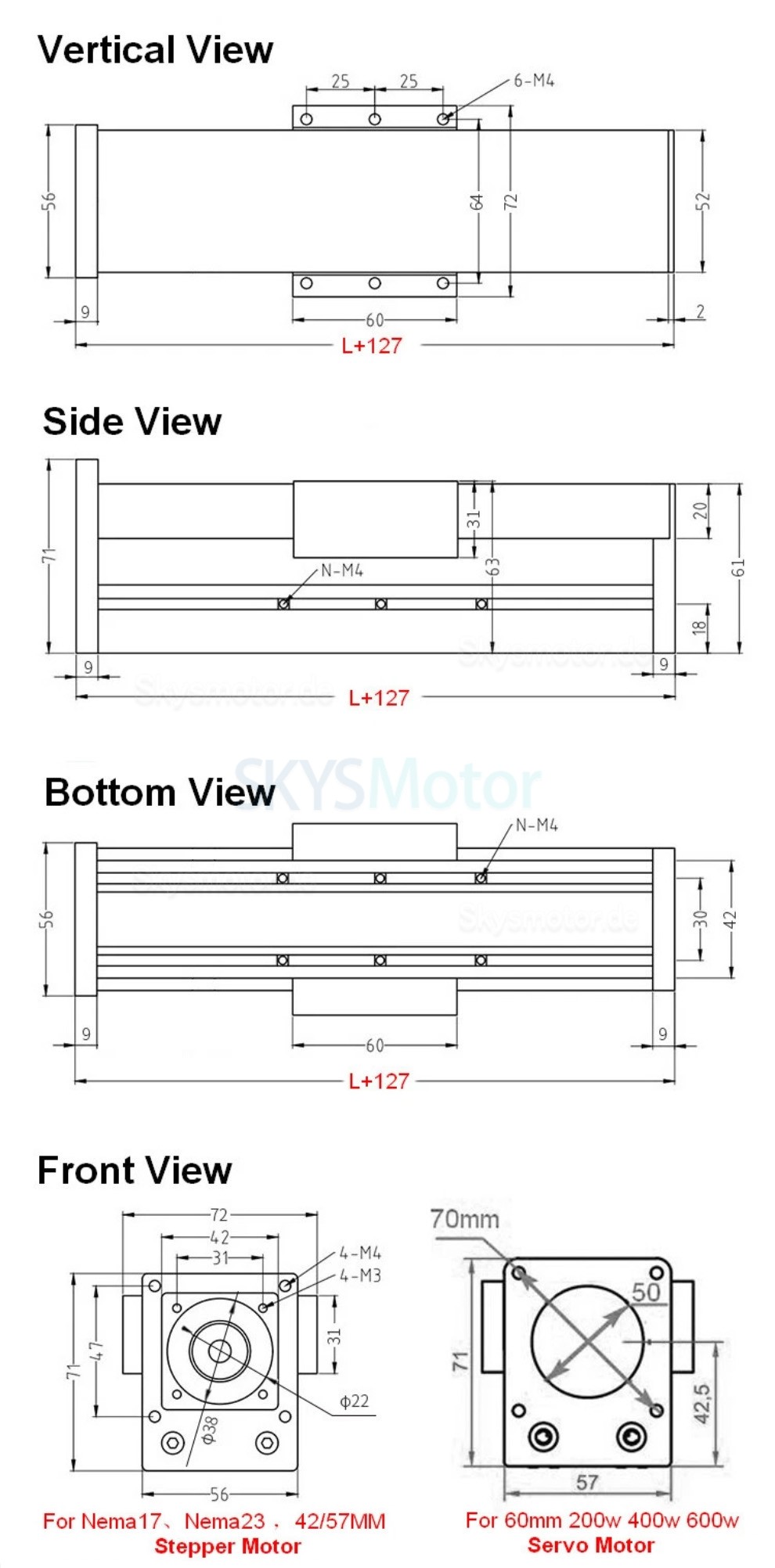

Modulbreite: 42 mm

Wiederholgenauigkeit: 0,03–0,05 mm

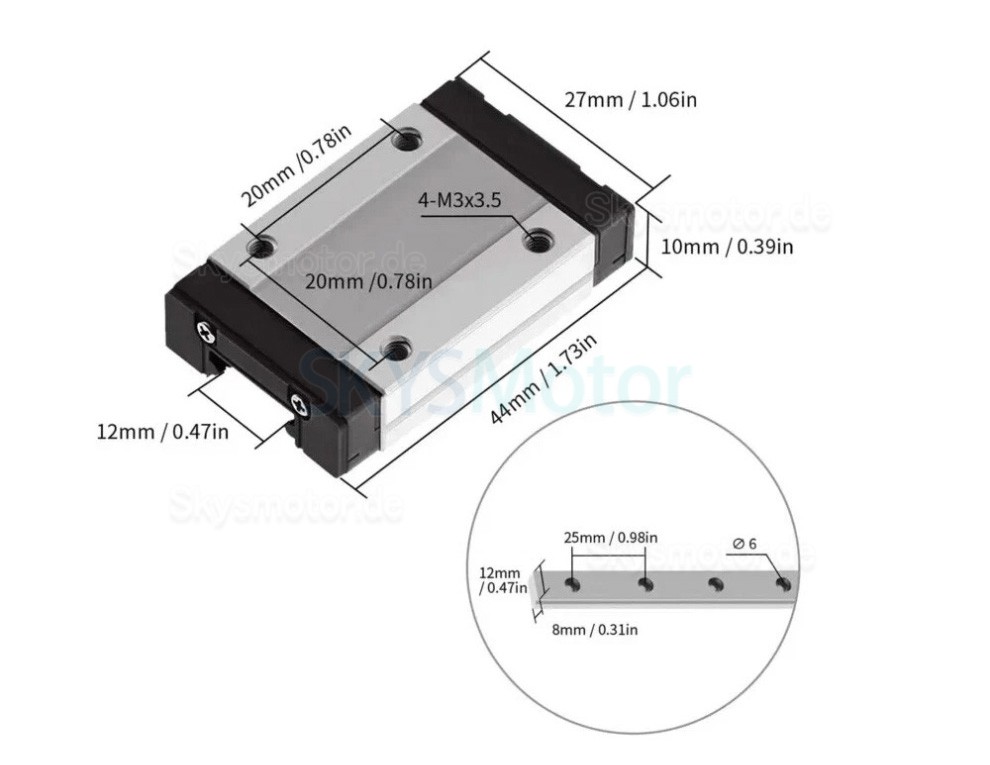

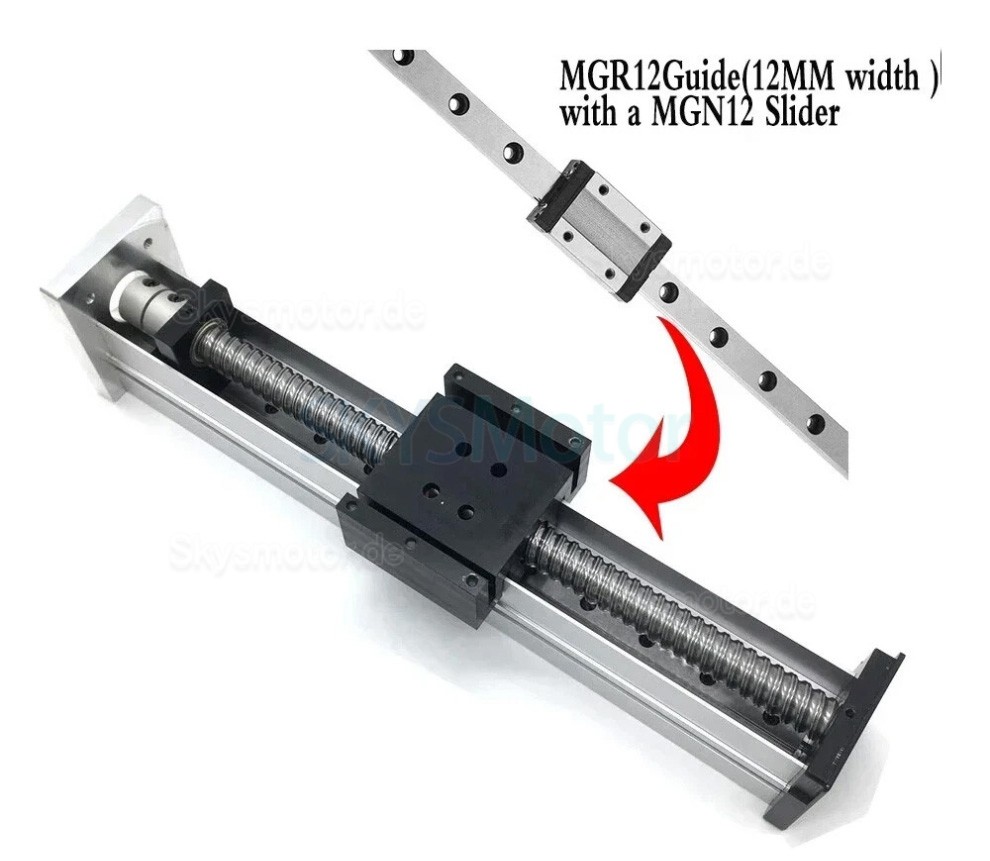

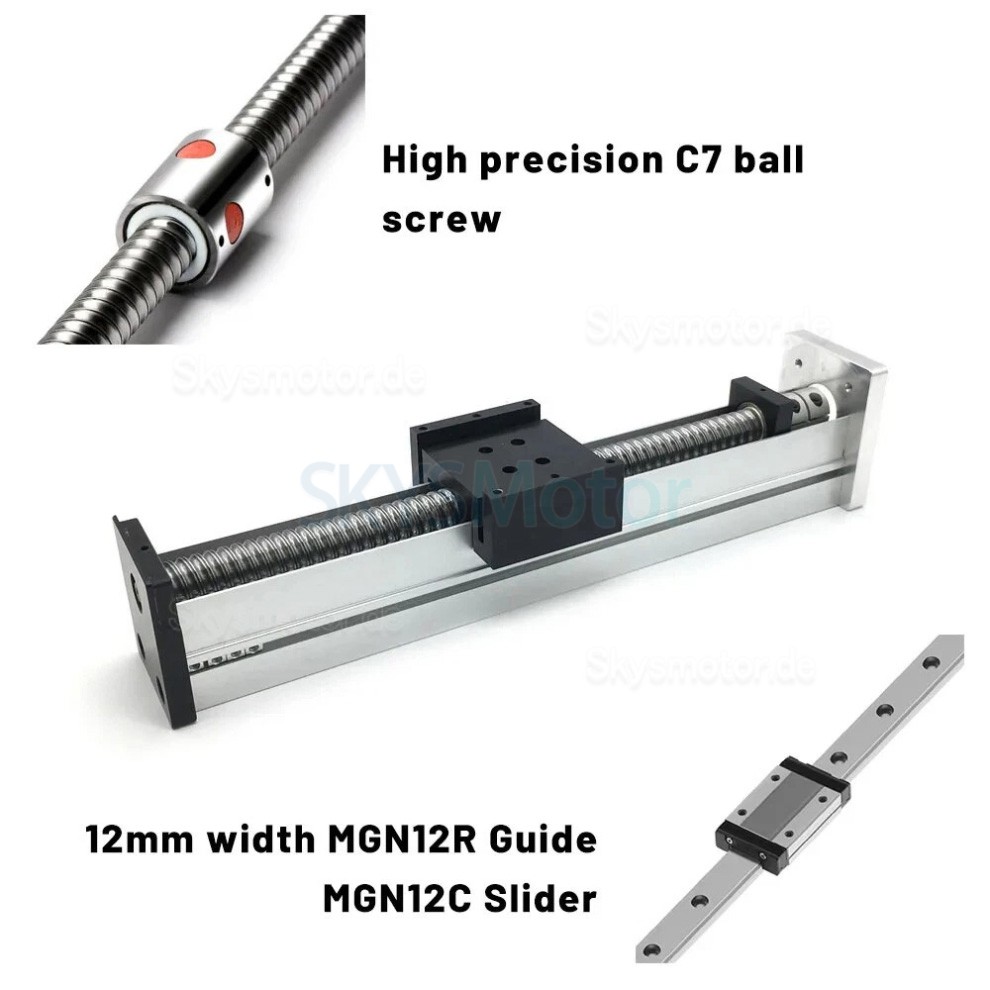

Führung: MGN12R-Schiene, MGN12C-Block

Kugelgewindetrieb: 1605 (16 mm Durchmesser, 5 mm Steigung), Genauigkeit C7

Maximale Geschwindigkeit: 250 mm/s

Motorhalterung: 57-mm-Schrittmotorhalterung

Geräuschpegel: unter 50 dB

Schutz: Geschlossene Bauweise für Schutz vor Staub, Wasser und Korrosion

Anwendungsbereiche:

Automobilindustrie, Möbel, Medizintechnik, Industrie- und Landwirtschaftsanlagen.

Typische Anwendungen: Relaxsessel, Elektrorollstühle, Krankenhausbetten, Massageliegen, elektrische Sofas.

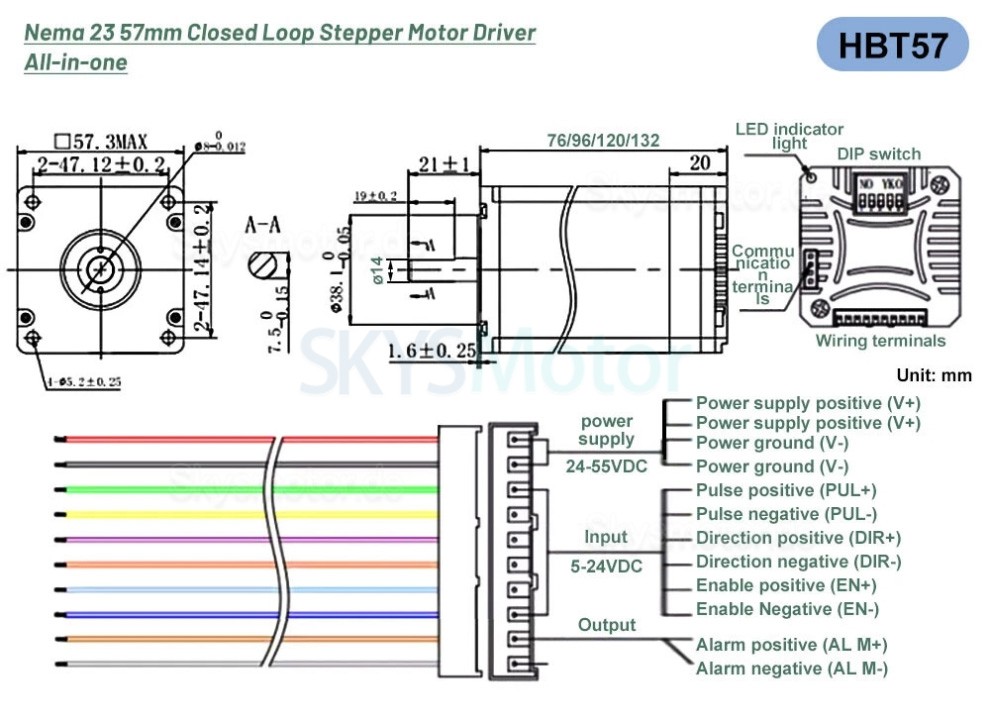

NEMA23-Schrittmotor mit geschlossenem Regelkreis:

Flanschgröße: 57 mm (NEMA23)

Schrittwinkel: 1,8°

Phasen: 2

Haltemoment: 1,2 / 2,0 / 3,0 Nm

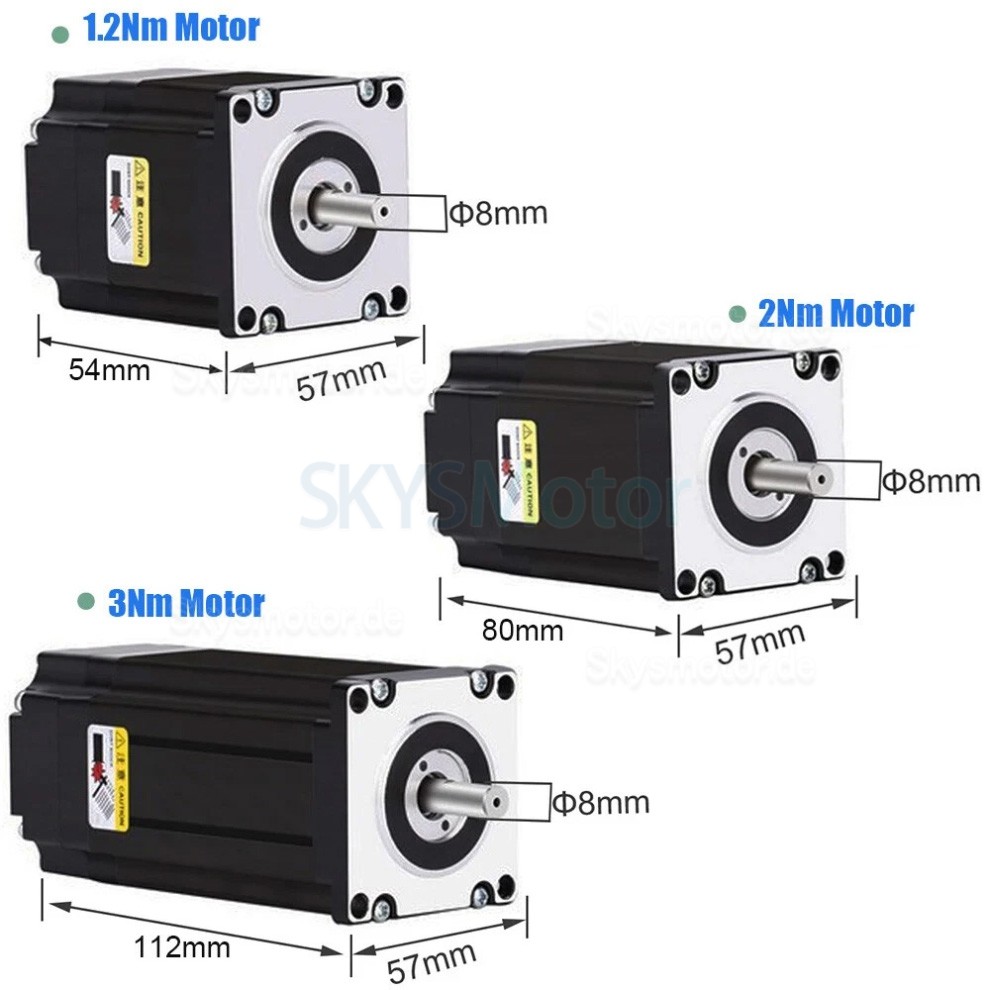

Motorlänge: 56 / 80 / 112 mm

Nenndrehzahl: 1000 U/min

Encoderauflösung: 1000 Linien

Widerstand: 0,4 / 0,7 / 0,8 Ω

Induktivität: 1,2 / 2 / 3,5 mH

Isolationsklasse: B

Motorspezifikationen

Zusätzliche Parameter

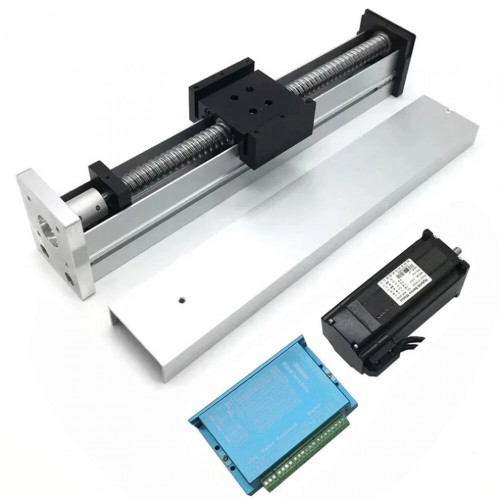

Lieferumfang:

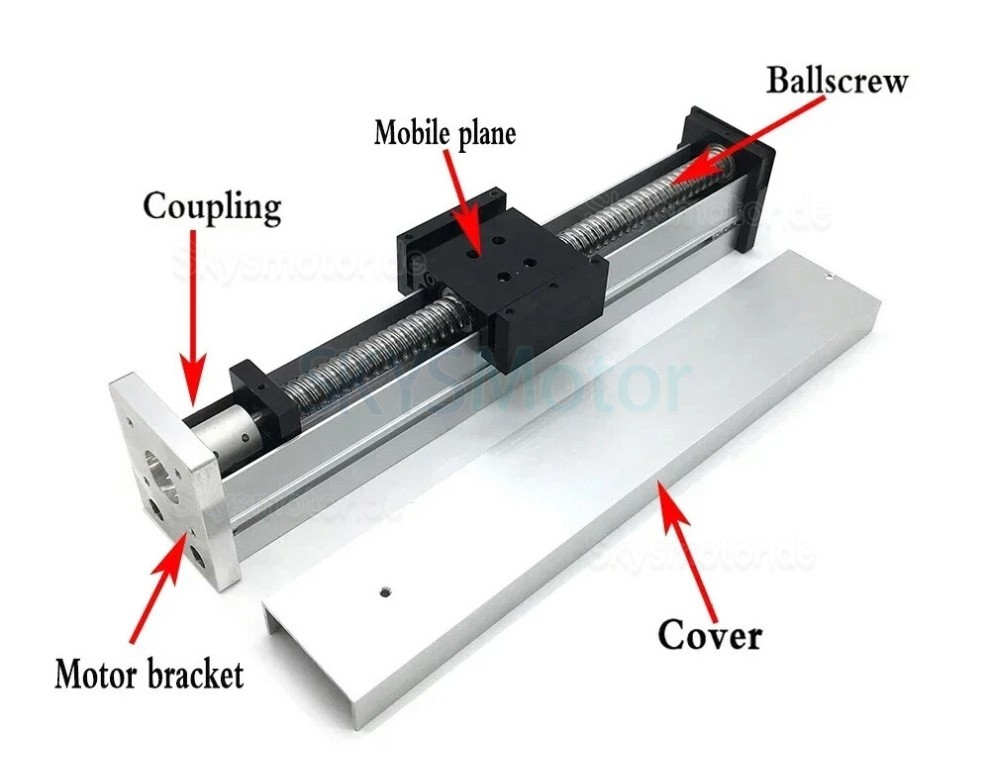

1 × Schiebetisch

1 × Kupplung (8-mm-Bohrung, für 57-mm-Motorhalterung)

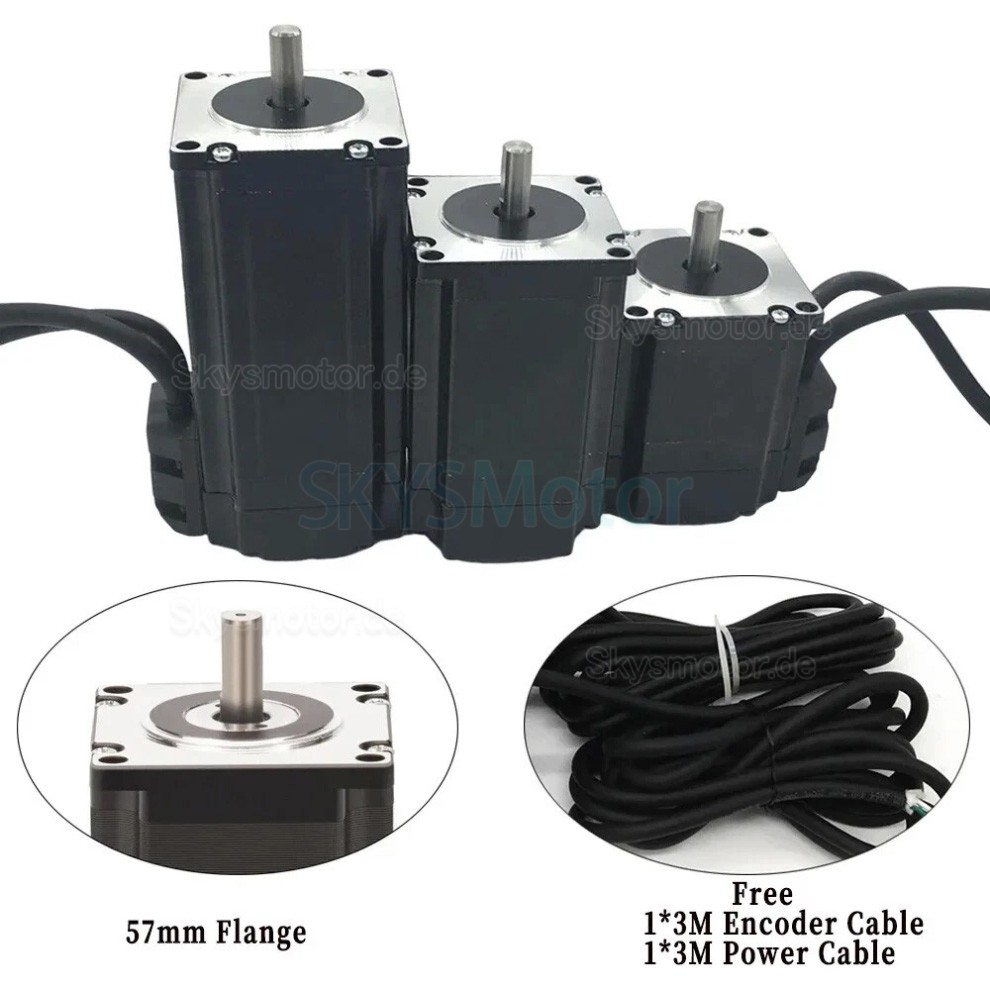

1 × NEMA23-Schrittmotor mit geschlossenem Regelkreis (1,2/2/3 Nm)

1 × HB808C-Treiber

1 × 3 m Encoderkabel

1 × 3 m Netzkabel

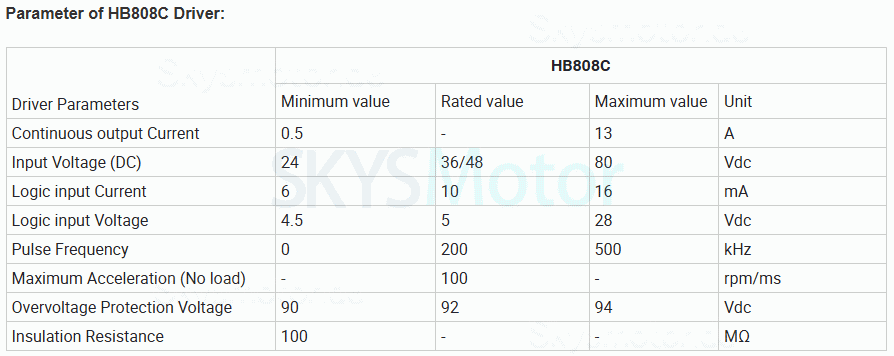

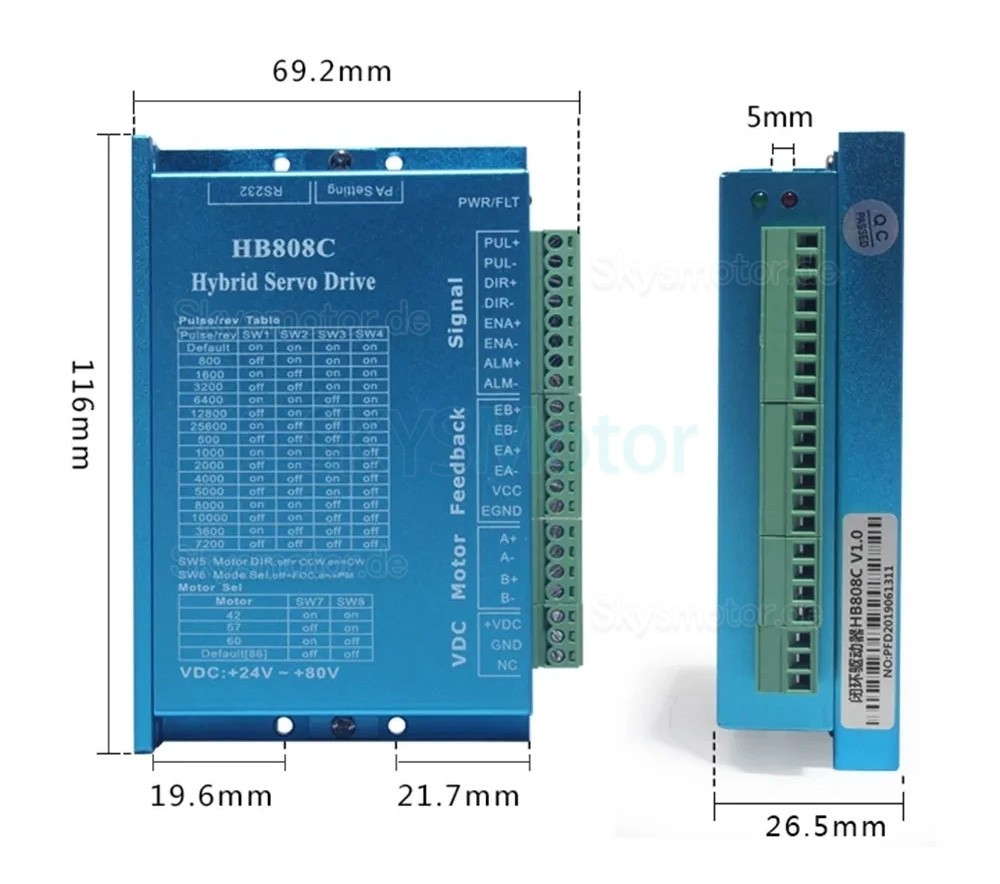

Treiberspezifikation HB808C:

Modell: HB808C

Typ: DSP-gesteuerter Schrittmotortreiber mit geschlossenem Regelkreis;

Maximaler Spitzenstrom: 8 A;

Impulsantwortfrequenz: 200 kHz;

Mikroschritttreiber: 200–51200 Schritte pro Rad;

Eingangsspannung: 20–80 V AC / 30–110 V DC;

Schutzfunktionen: Überspannung, Überstrom, Nachführfehler, Überhitzung;

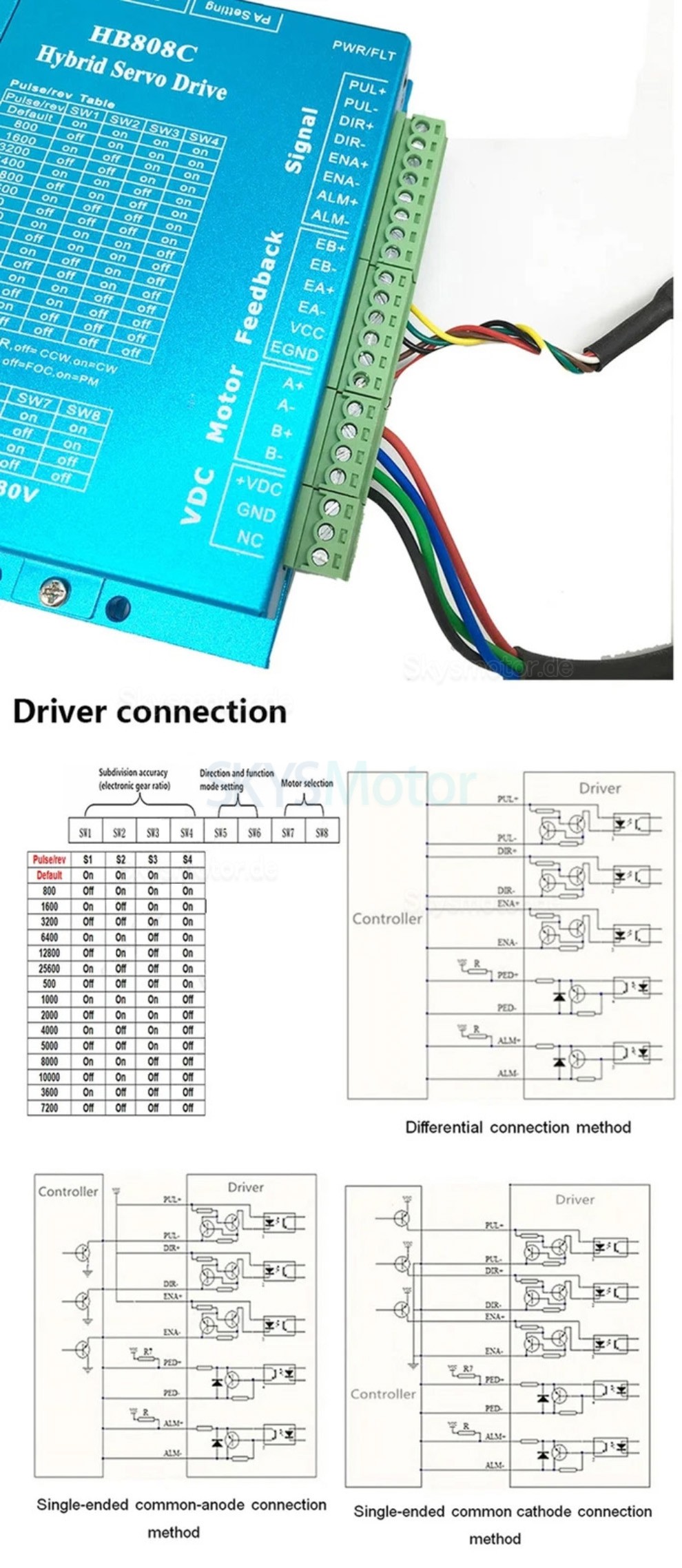

Signaleingang: Unterstützt die Modi PUL/DIR und CW/CCW (Differenz);

Kompatibilität: 5–24 V Signal (kein Vorwiderstand erforderlich);

Kühlung: Luftkühlung;

Logiksignalstrom: 7–16 mA
