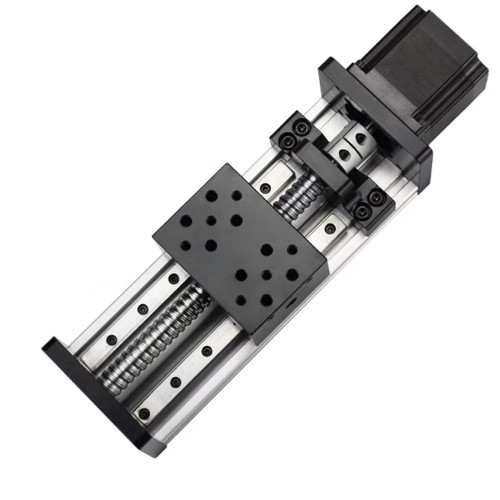

Motorisierter Lineartisch OSP001593 Doppelführung CNC-Schlitten Kugelgewindetrieb Lineartisch

Motorisierter Lineartisch OSP001593 Doppelführung CNC-Schlitten Kugelgewindetrieb Lineartisch

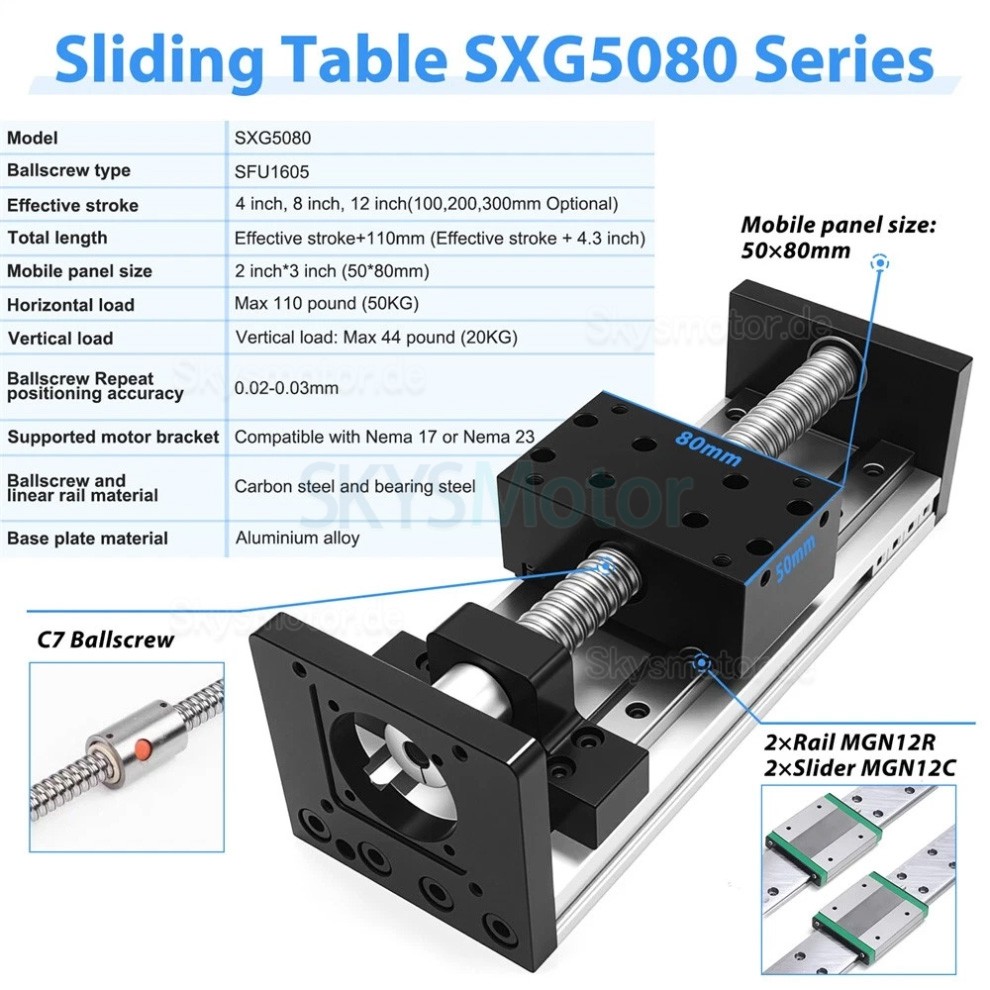

Schiebetisch-Spezifikationen:

Modell: SXG5080 (Tisch 50×80 mm)

Kugelgewindespindeltyp: SFU1605 (16 mm Durchmesser, 5 mm Steigung, eine Umdrehung bewegt die Platte 5 mm); optional SFU1204- oder SFU1610-Typen

Kugelgewindespindelgenauigkeit: C7-Stufe

Effektiver Hub: 300 mm (wahlweiser Bereich verfügbar)

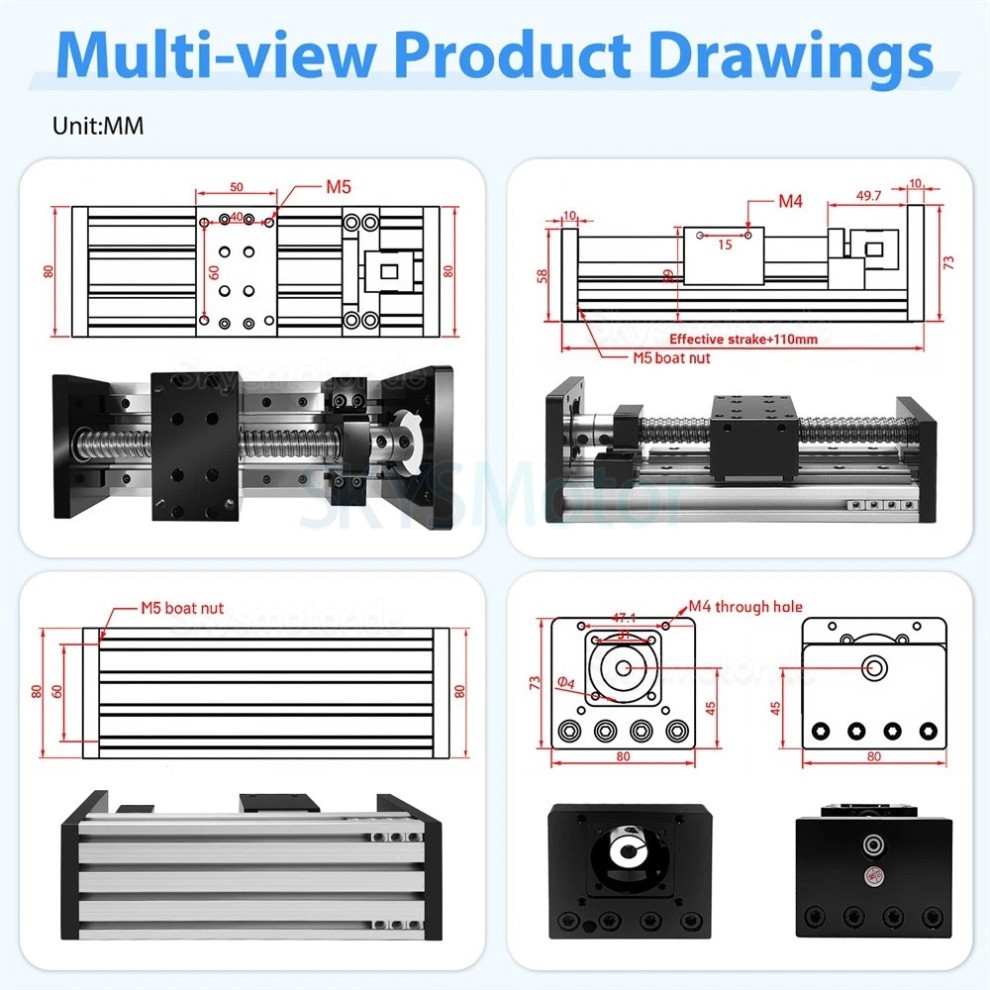

Gesamtlänge: Effektiver Hub + 110 mm (für Tisch 50×80 mm)

Abmessungen der beweglichen Platte: 50 × 80 mm

Führungsdurchmesser: 12 mm

Führungstyp: 2 × MGN12R

Schlittentyp: 2 × MGN12C (für Tisch 50×80 mm)

Horizontale Tragfähigkeit: bis zu 60 kg (132,28 lb)

Vertikale Tragfähigkeit: bis zu 30 kg (66,14 lb)

Maximale Geschwindigkeit: 500 mm/s

Wiederholpositioniergenauigkeit: 0,02–0,03 mm

Material der Kugelgewindespindel und Linearschienen: Kohlenstoffstahl und Wälzlagerstahl

Material der Grundplatte: Aluminiumlegierung
