Kugelgewindetrieb Motorisierter Lineartisch Bausatz 1,2Nm/2Nm/3Nm Hub 100 mm – 300 mm mit Nema-23-Motor, Treiber und Netzteil

Kugelgewindetrieb Motorisierter Lineartisch Bausatz 1,2Nm/2Nm/3Nm Hub 100 mm – 300 mm mit Nema-23-Motor, Treiber und Netzteil

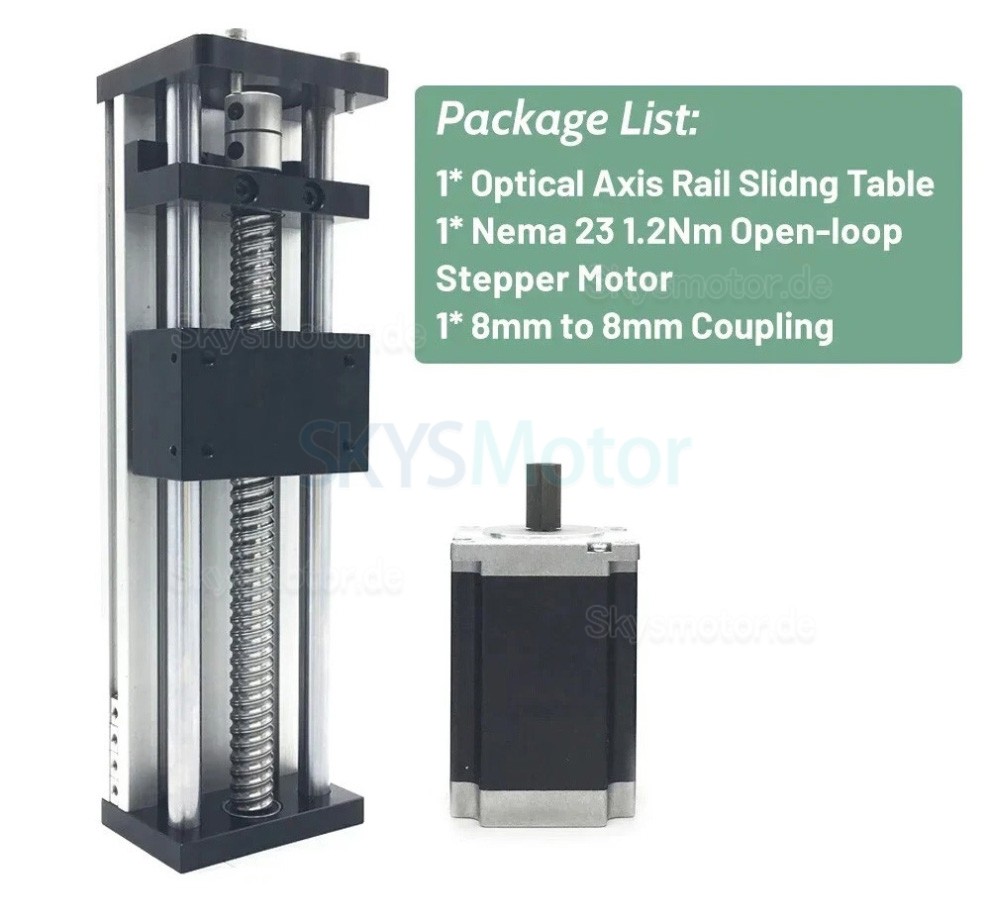

Technische Daten des Schiebetisches GGP5080:

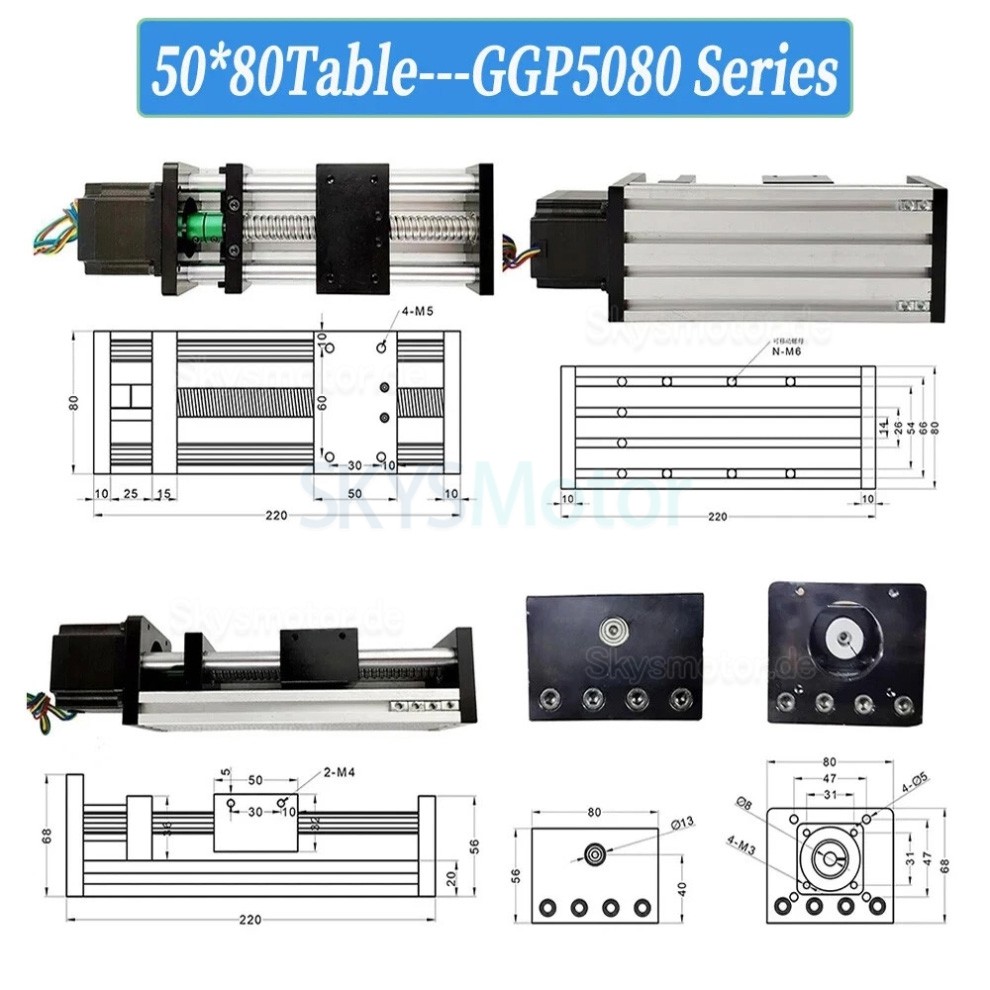

Modell: GGP5080 (50 × 80 mm bewegliche Platte)

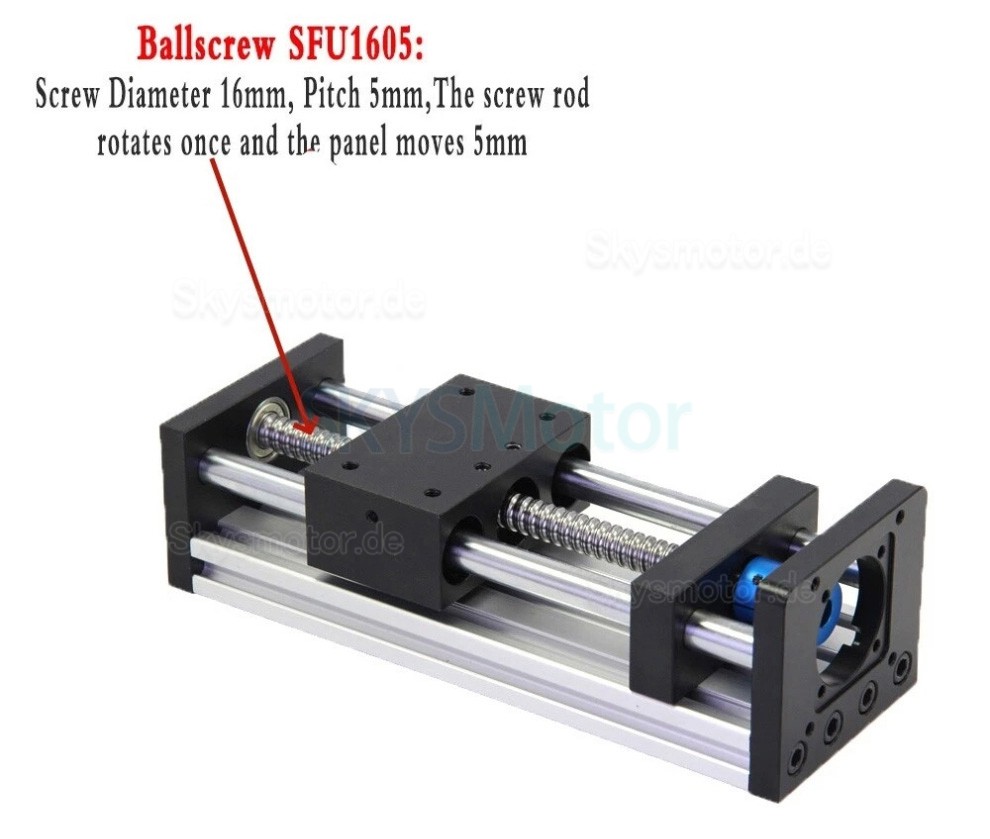

Kugelgewindetrieb: SFU1605 (Ø 16 mm, 5 mm Steigung; 1 Umdrehung ≈ 5 mm Verfahrweg)

Kugelgewindetrieb-Genauigkeit: C7

Effektiver Hub (optional): 50–300 mm

Gesamtlänge: Hub + 120 mm

Führungen: 2 × optische Wellenstangen, Ø 12 mm

Nenngeschwindigkeit: bis zu 100 mm/s

Nennlast: 40 kg horizontal; 20 kg vertikal

Wiederholgenauigkeit (Kugelgewindetrieb): 0,02–0,05 mm

Material: Industrielles Aluminiumprofil

Motorbefestigung: kompatibel mit NEMA 17 / NEMA 23 Schrittmotoren

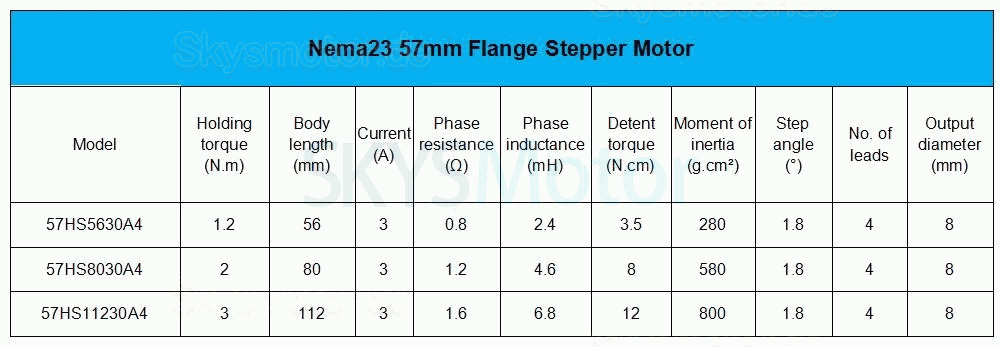

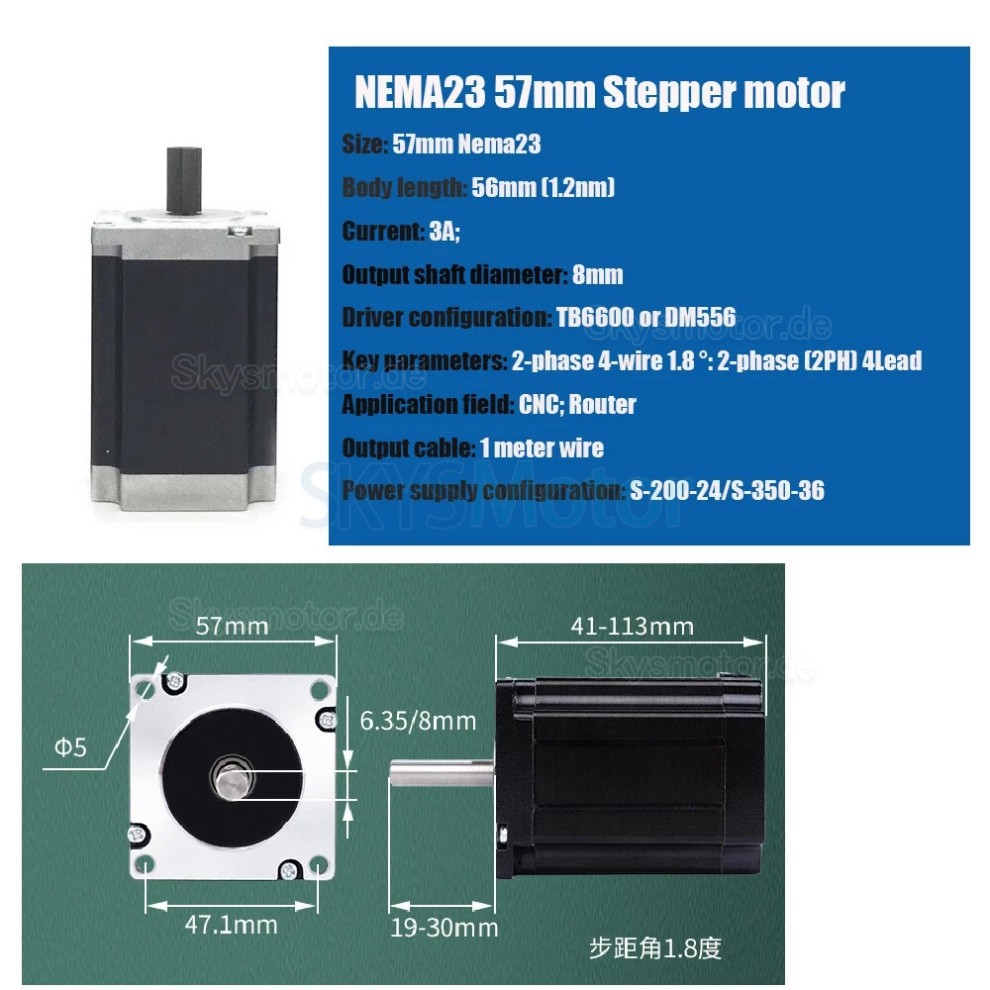

Spezifikation des Nema 23 Schrittmotors:

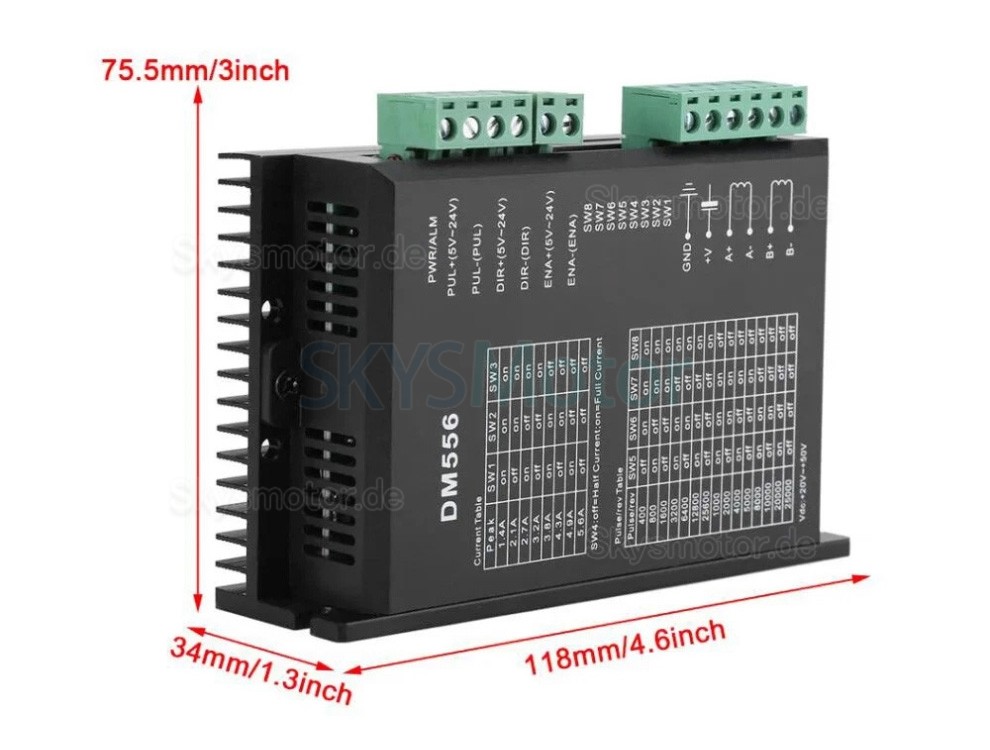

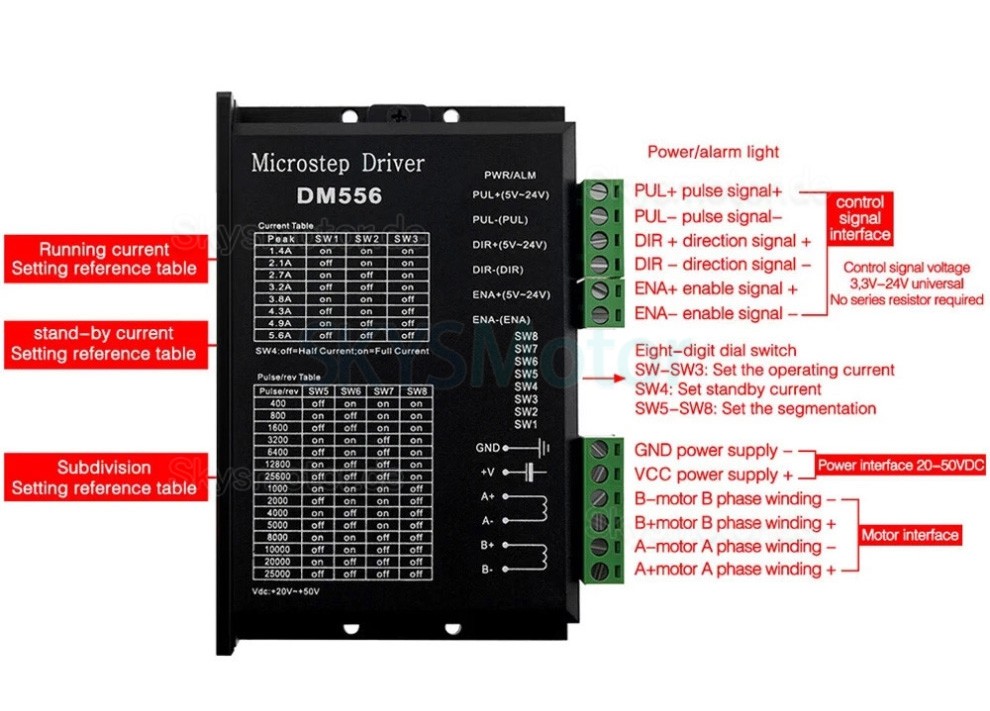

Technische Daten des Treibers DM556:

Unterstützte Motoren: 42 mm / 57 mm / 86 mm Flansch-Schrittmotoren

Eingangsspannung: 20–50 V DC

Ausgangsstrom: 1,0–5,6 A; 8-stufig einstellbar (0,5 A Auflösung)

Ansteuerverfahren: Bipolare Konstantstrom-PWM

Impulsfrequenzgang: bis zu 200 kHz

Isolationswiderstand: 500 MΩ

Durchschlagsfestigkeit: 500 V/min

Abmessungen: 118 × 75,5 × 34 mm

Gewicht: ca. 270 g

Kühlung: natürliche oder Zwangsluftkühlung

Betriebstemperatur: −5 °C bis +50 °C

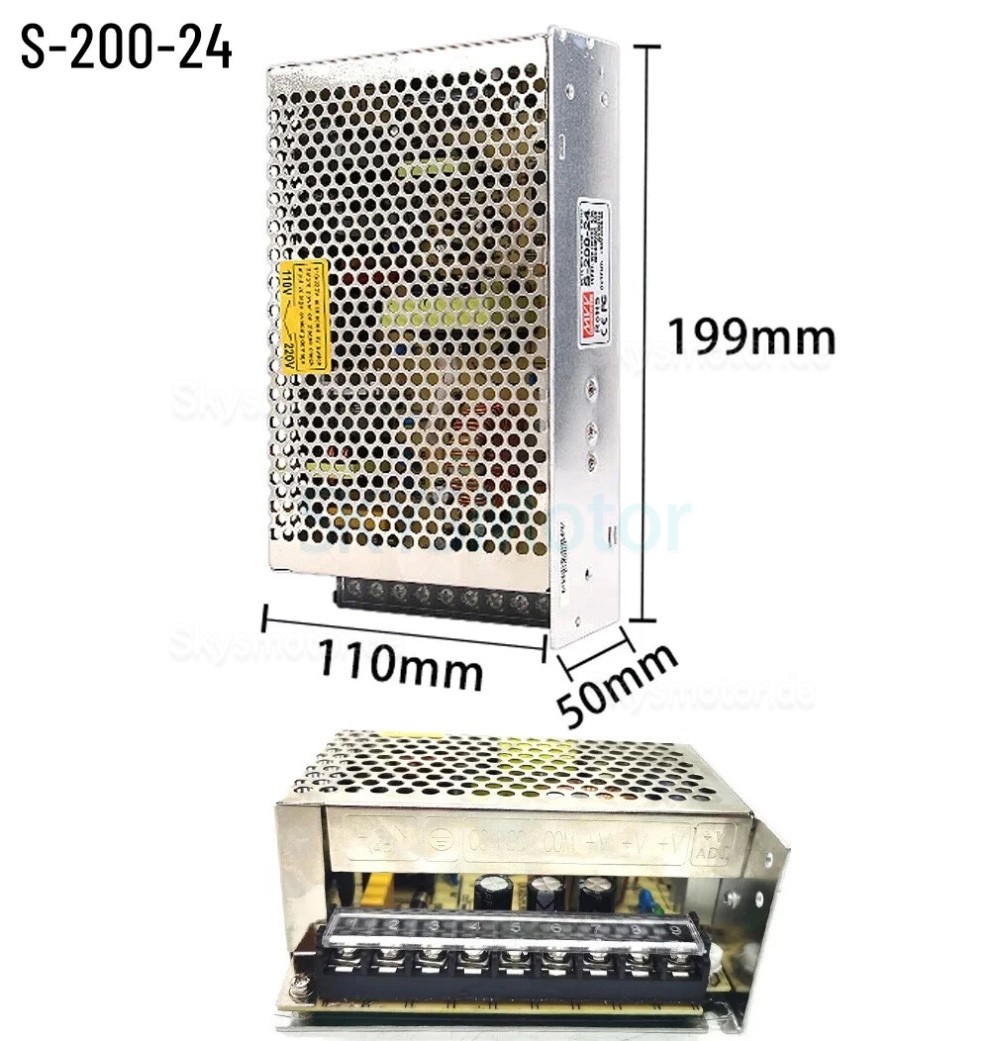

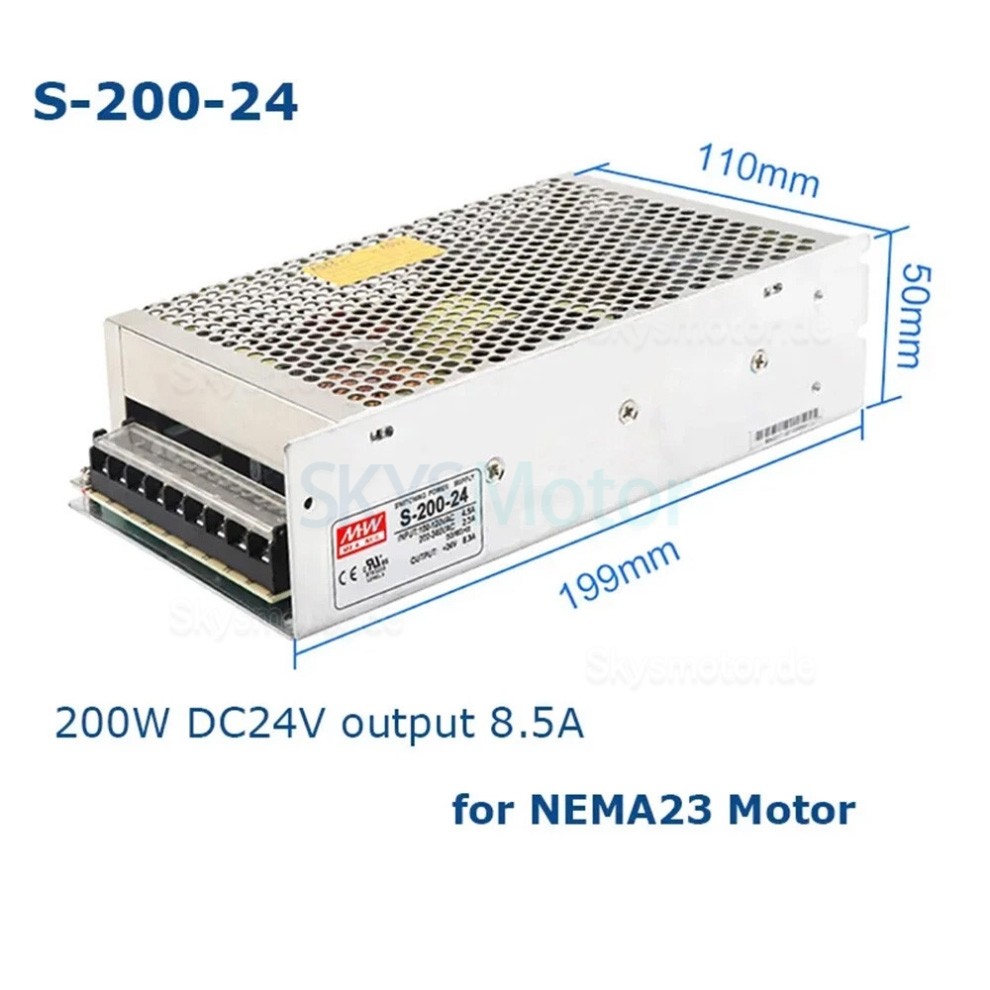

Netzteil (S-200-24) – Technische Daten:

Nennleistung: 200 W

Eingang: 100–120 V AC / 200–245 V AC, 50/60 Hz

Ausgang: 24 V DC (geregelt), 8,5 A

Wirkungsgrad: ≥ 80 %

Betriebstemperatur: −30 °C bis +50 °C

Schutzart: IP20

Kennzeichnung: CE, RoHS

Garantie: 1 Jahr

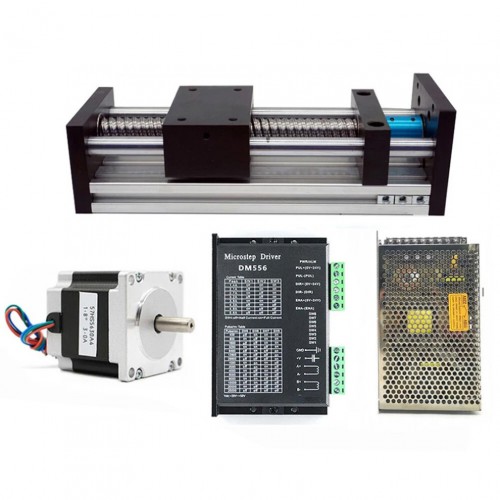

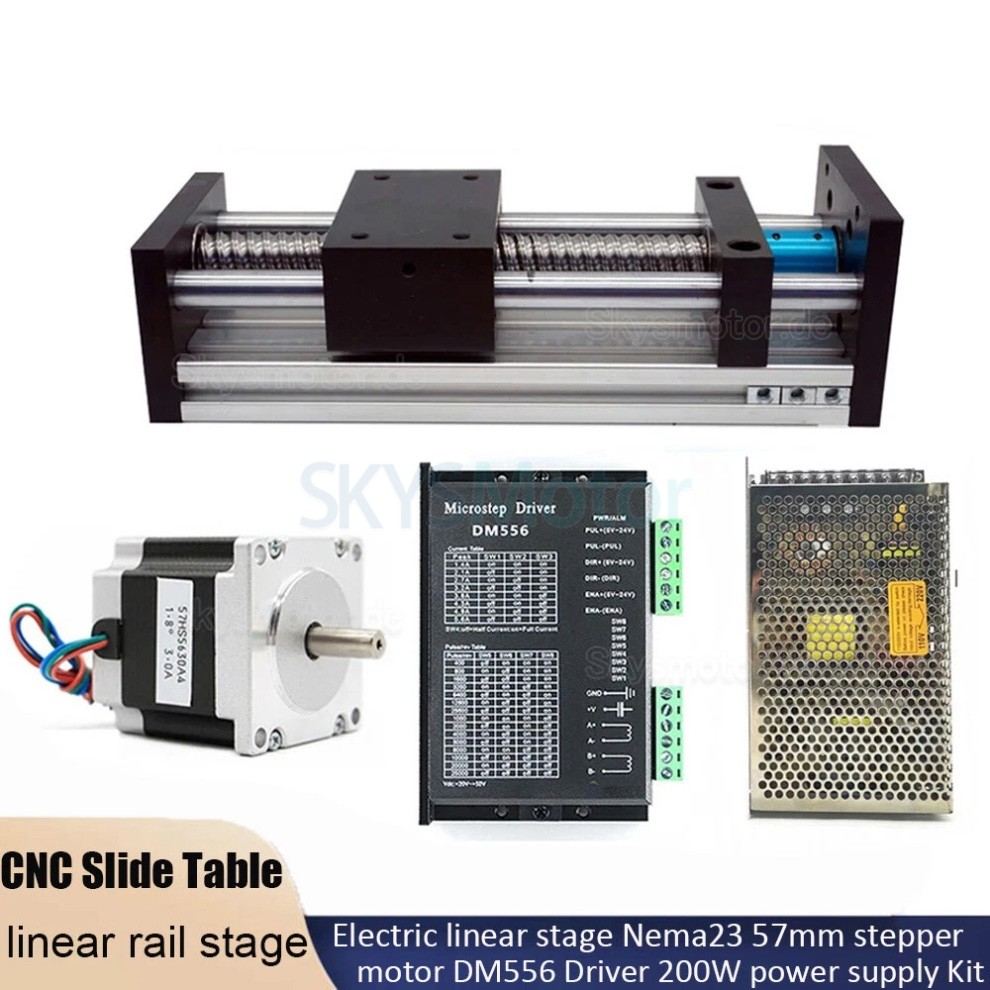

Lieferumfang:

1 × Motorisierter Schiebetisch GGP5080

1 × 8-mm-Kupplung (im Lieferumfang enthalten)

1 × Schrittmotor NEMA 23 (57 mm)

1 × Schrittmotortreiber DM556

1 × Netzteil (200 W)
