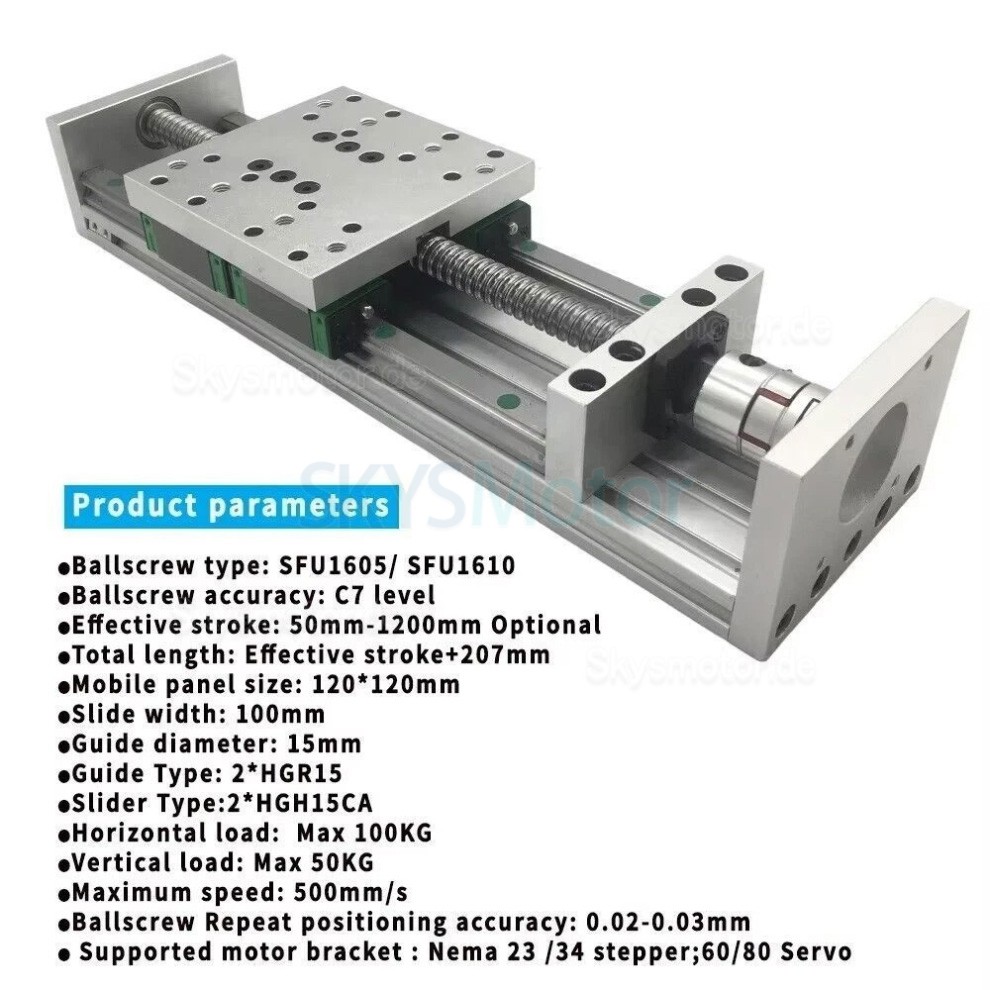

Spezifikationen – SXG120×120 Gleittisch
Modell: SXG120×120
Mobile Platte: 120 × 120 mm
Schlittenbreite: 100 mm
Kugelgewindespindel: SFU1605 (Ø16 mm, 5 mm Steigung; ≈5 mm Vorschub pro Umdrehung)
Genauigkeit der Kugelgewindespindel: C7
Effektive Huboptionen: 50–1200 mm

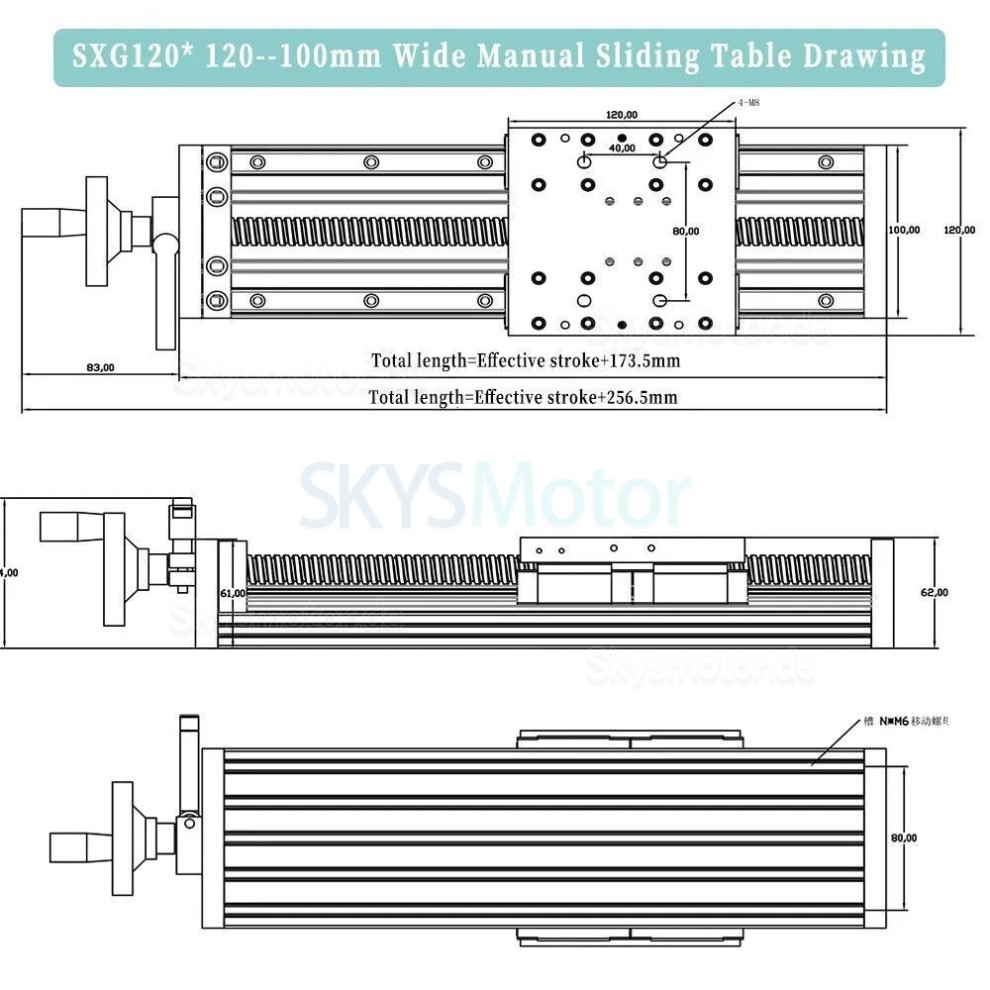

Gesamtlänge: Effektiver Hub + 207 mm

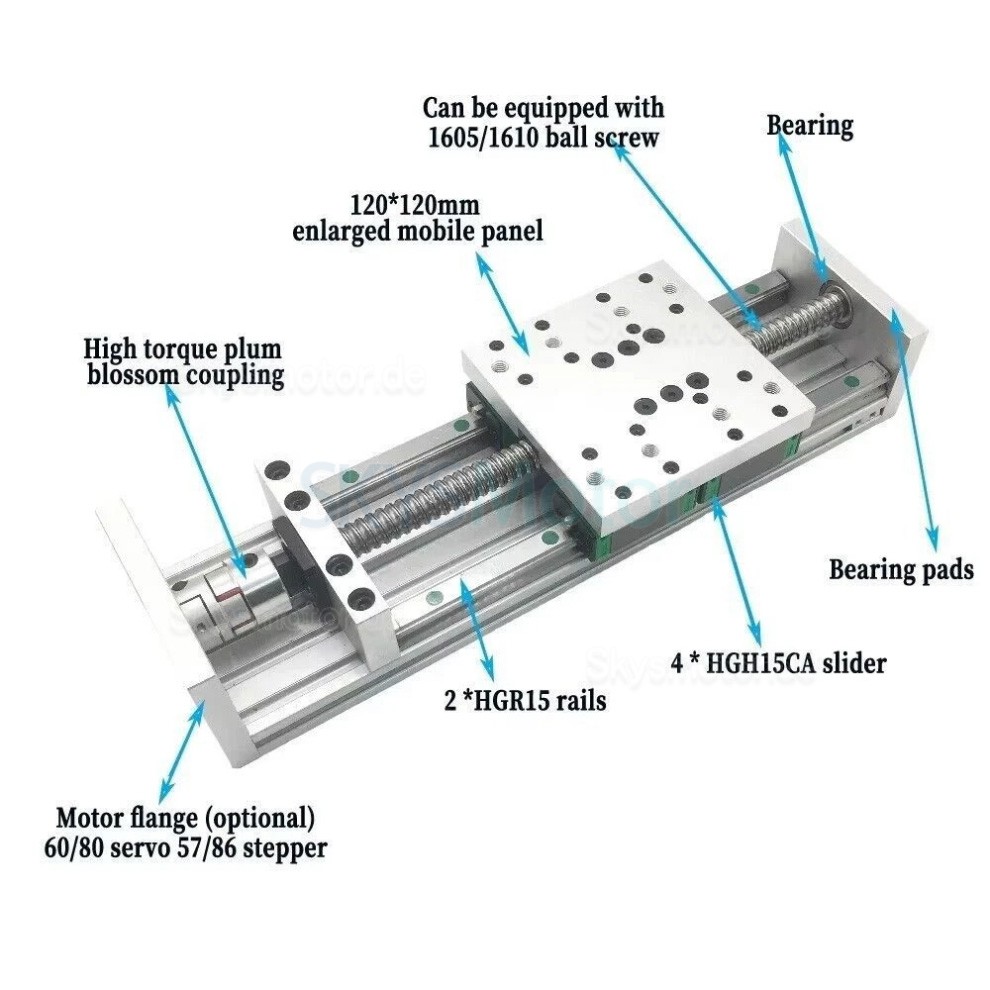

Führungen: 2 × HGR15 Schienen, 2 × HGH15CA Schlitten
Führungsdurchmesser (Schienenspezifikation): 15 mm
Nenngeschwindigkeit: bis zu 500 mm/s
Nennbelastungen: Horizontal 100 kg; Vertikal 50 kg
Wiederholpositioniergenauigkeit (Kugelgewindespindel): 0,02–0,03 mm
Motorhalterungskompatibilität: NEMA 23 / NEMA 34 Schrittmotor; 60 mm / 80 mm Servomotor
Materialien: Kugelgewindespindel und Schienen – Kohlenstoff-/Lagerstahl; Grundplatte – Aluminiumlegierung
Hinweis:
Vor der Bestellung den gewünschten Hub, die Motoraufnahme und die Kupplungsgröße bestätigen. Innerhalb der angegebenen mechanischen und umgebungsbedingten Grenzwerte installieren und betreiben.
Paketoptionen
Für NEMA 23 Halterung:
1 × SXG120×120 Gleittisch
1 × 8 mm Kupplung (für NEMA 23, 57 mm Schrittmotor)
Für NEMA 34 Halterung:
1 × SXG120×120 Gleittisch
1 × 14 mm Kupplung (für NEMA 34, 86 mm Schrittmotor)

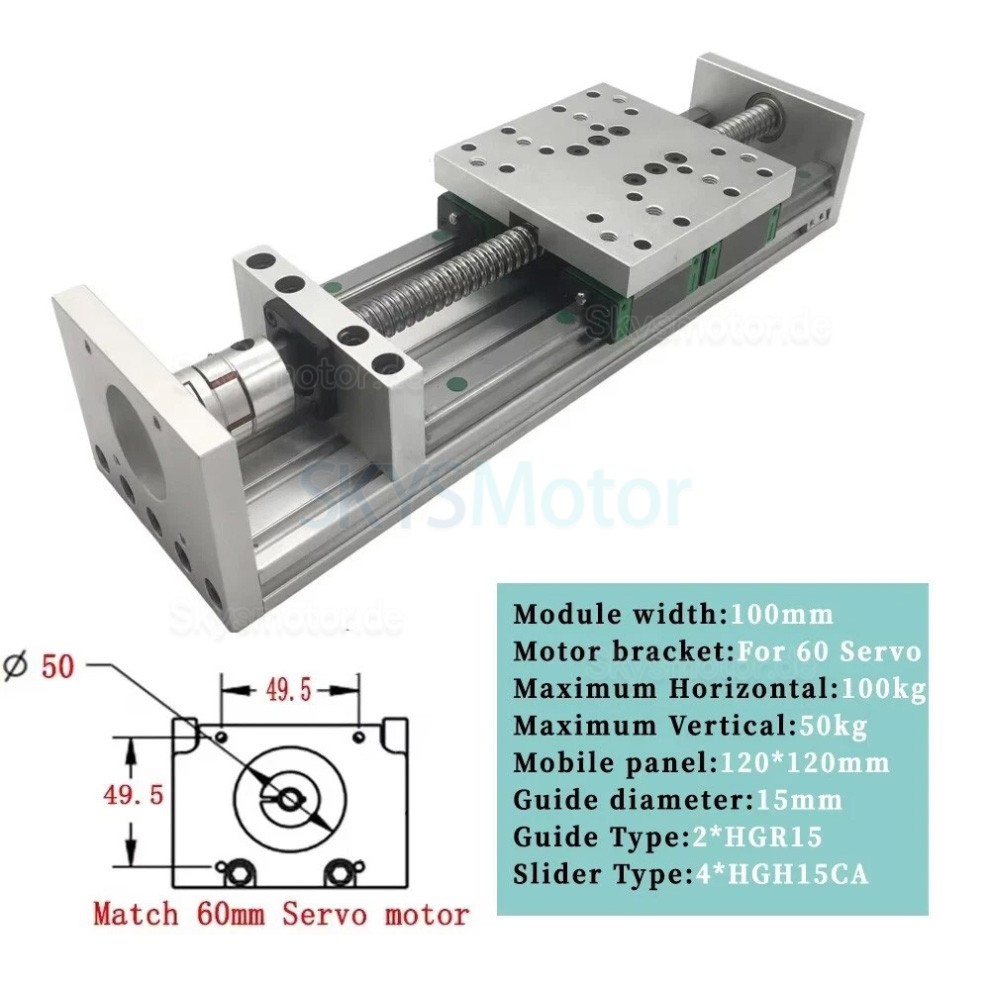

Für 60 mm Servomotor-Halterung:
1 × SXG120×120 Gleittisch
1 × 14 mm Kupplung (für 60 mm Servomotor)
Für 80 mm Servomotor-Halterung:
1 × SXG120×120 Gleittisch
1 × 19 mm Kupplung (für 80 mm Servomotor)
