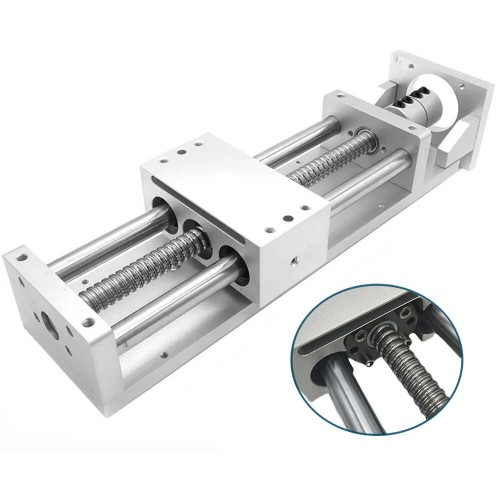

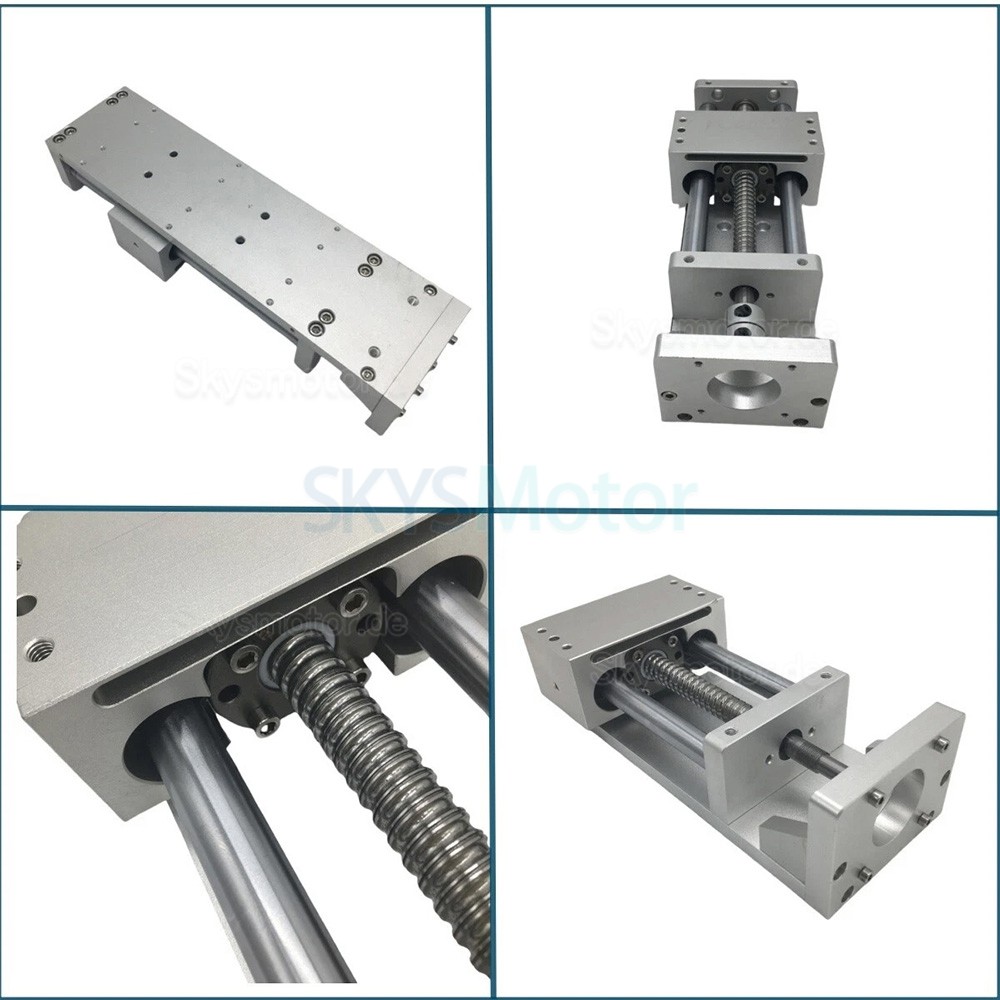

Linearführung OSP001612 CNC Schlitten für Nema 23/34 Schrittmotor
Linearführung OSP001612 CNC Schlitten für Nema 23/34 Schrittmotor
Verfügbare Modelle:
Gleittisch + 8 mm Kupplung (für Nema23)
Gleittisch + 14 mm Kupplung (für Nema34)

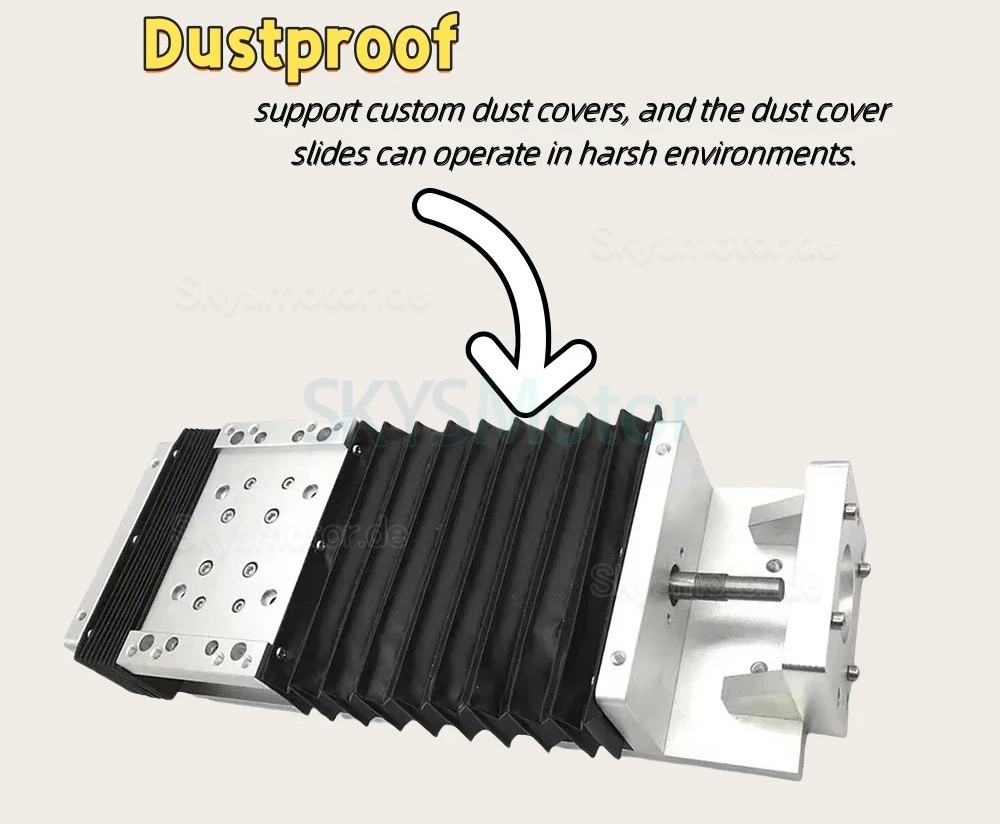

Gleittisch + 8 mm Kupplung + Staubschutz
Gleittisch + 14 mm Kupplung + Staubschutz
Merkmale:
Material: Die Grundplatte besteht aus Flugzeugaluminium 6061.
Die 14 mm dicke Motorhalterung reduziert Vibrationen während des Betriebs.

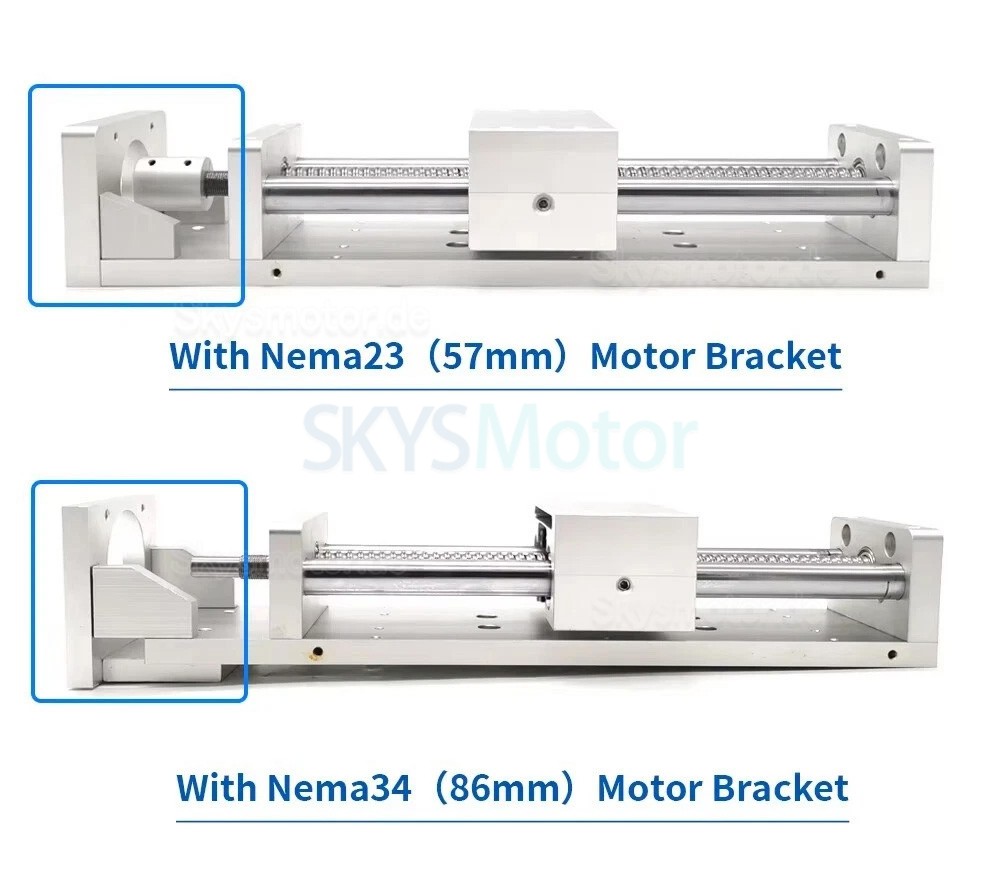

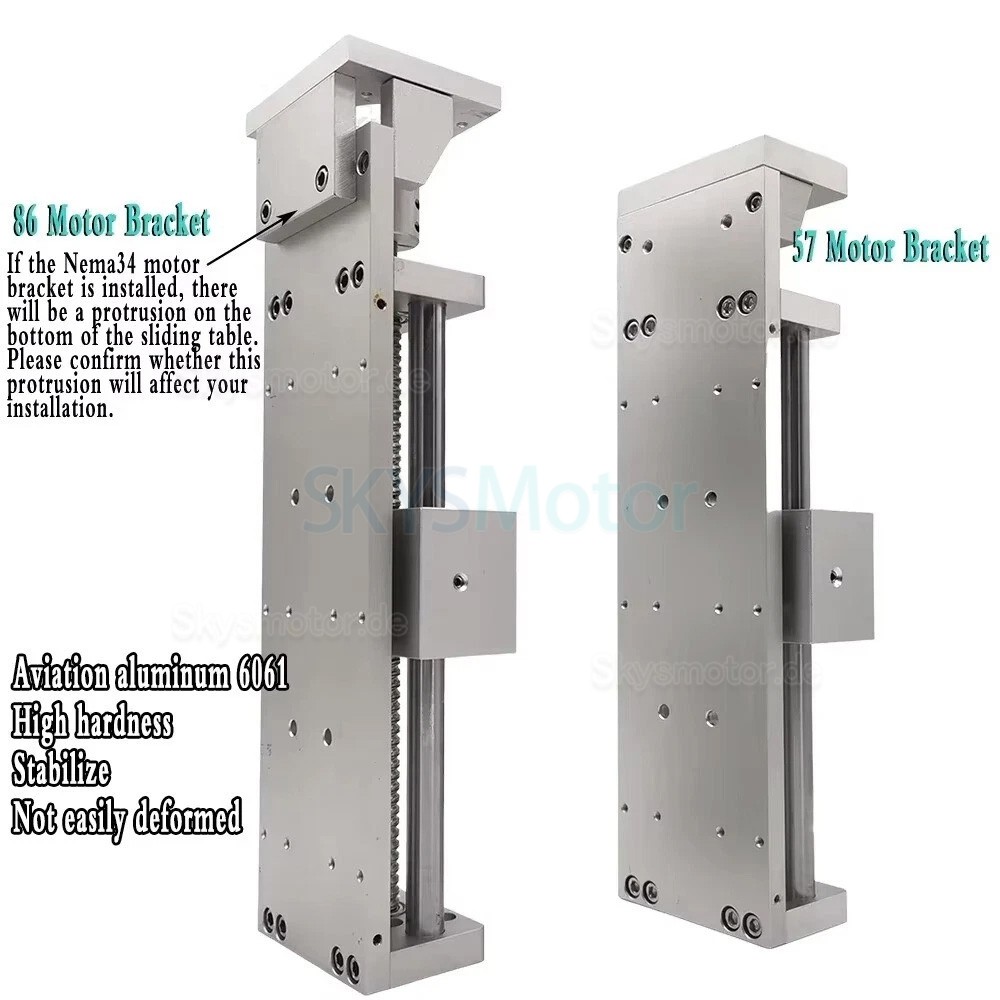

Das System unterstützt verschiedene Motorhalterungen, wie Nema23- und Nema34-Schrittmotoren sowie 60-mm- oder 80-mm-Servomotoren. Für Servomotorhalterungen kontaktieren Sie uns bitte.

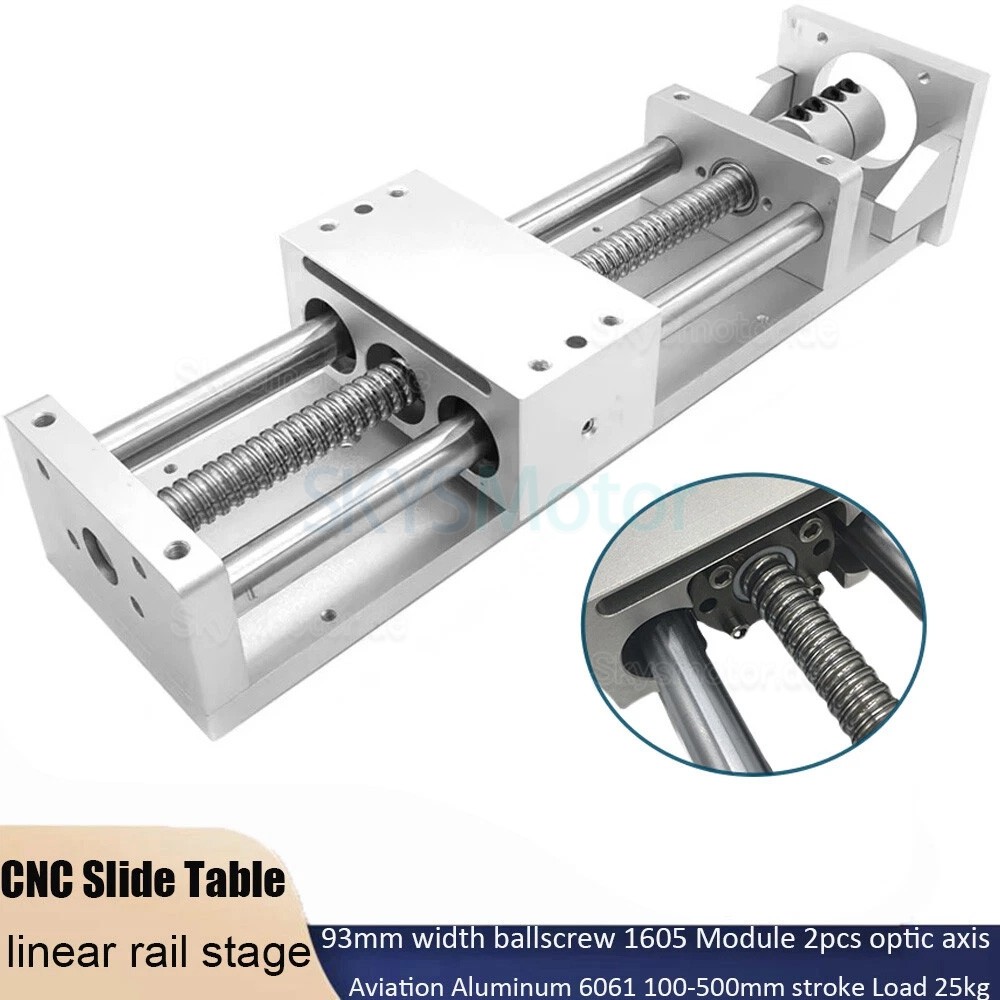

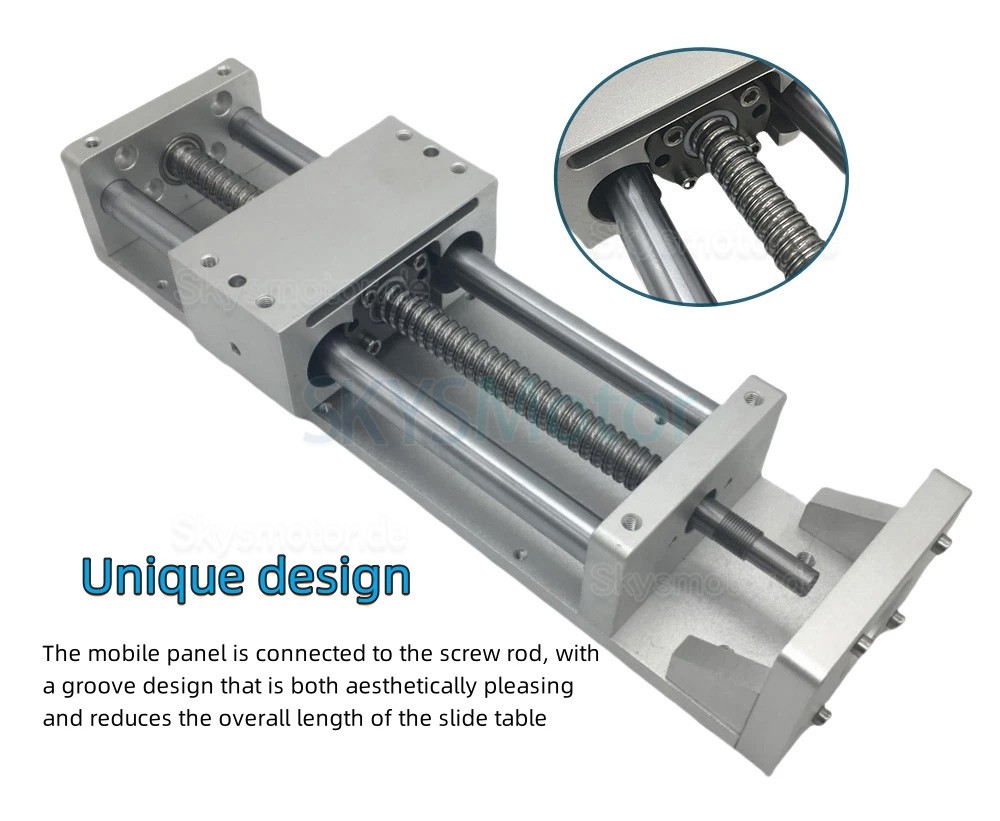

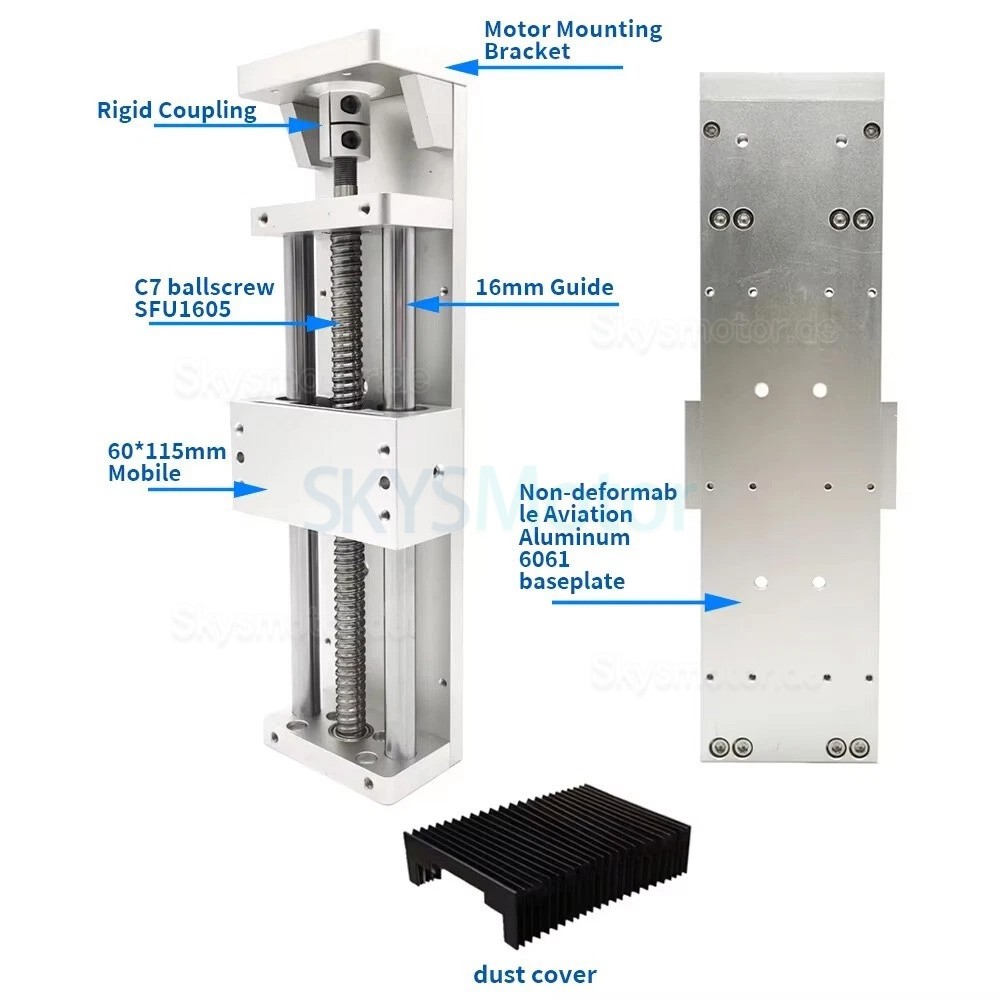

SFU1605-Kugelgewindespindel mit 16 mm Durchmesser und 5 mm Steigung. Bei jeder vollen Umdrehung bewegt sich die mobile Platte um 5 mm.
Die Kugelgewindespindel hat eine Wiederholpositioniergenauigkeit von ±0,02 mm.
Spezifikationen:

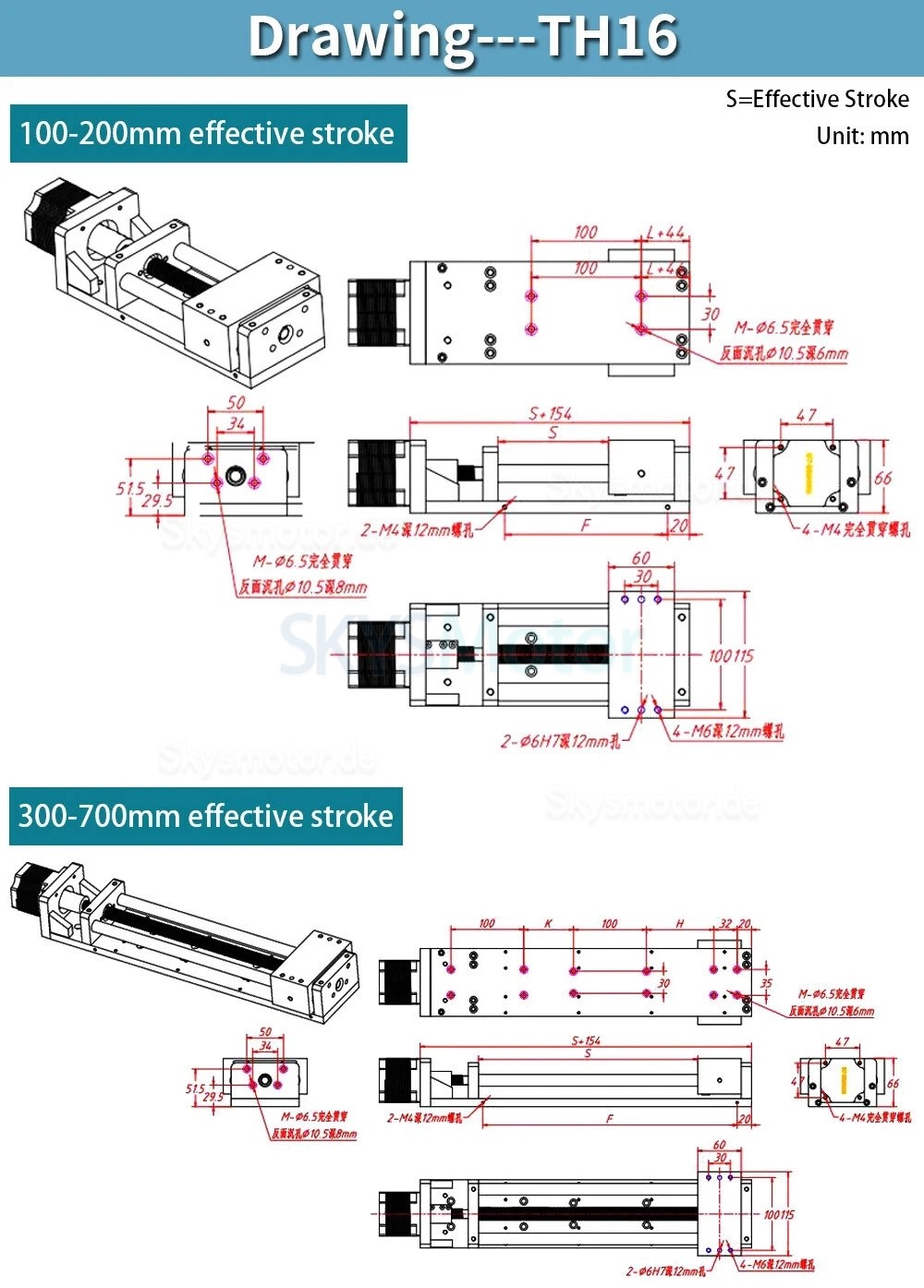

Modell: TH16
Genauigkeit der Kugelgewindespindel: Güteklasse C7
Effektiver Hub: 100 mm – 500 mm (Hinweis: Die Montage eines Staubschutzes kann den Hub verringern.)
Abmessungen der mobilen Platte: 60 x 115 mm
Führungsdurchmesser: 16 mm
Führungstyp: Optische Achsenführung
Maximale horizontale Belastung: 30 kg
Maximale vertikale Belastung: 25 kg
Material: Flugzeugaluminium 6061 (Oberfläche sandgestrahlt und oxidiert für Rostschutz)
Paketoptionen:
Variante 1:
1 x Gleittisch
1 x Kupplung
1 x Nema 23 / Nema 34 Motorhalterung
Variante 2:
1 x Gleittisch
1 x Kupplung
1 x Nema 23 / Nema 34 Motorhalterung
1 x Staubschutz (Hinweis: Die Montage eines Staubschutzes kann den Hub verringern.)
