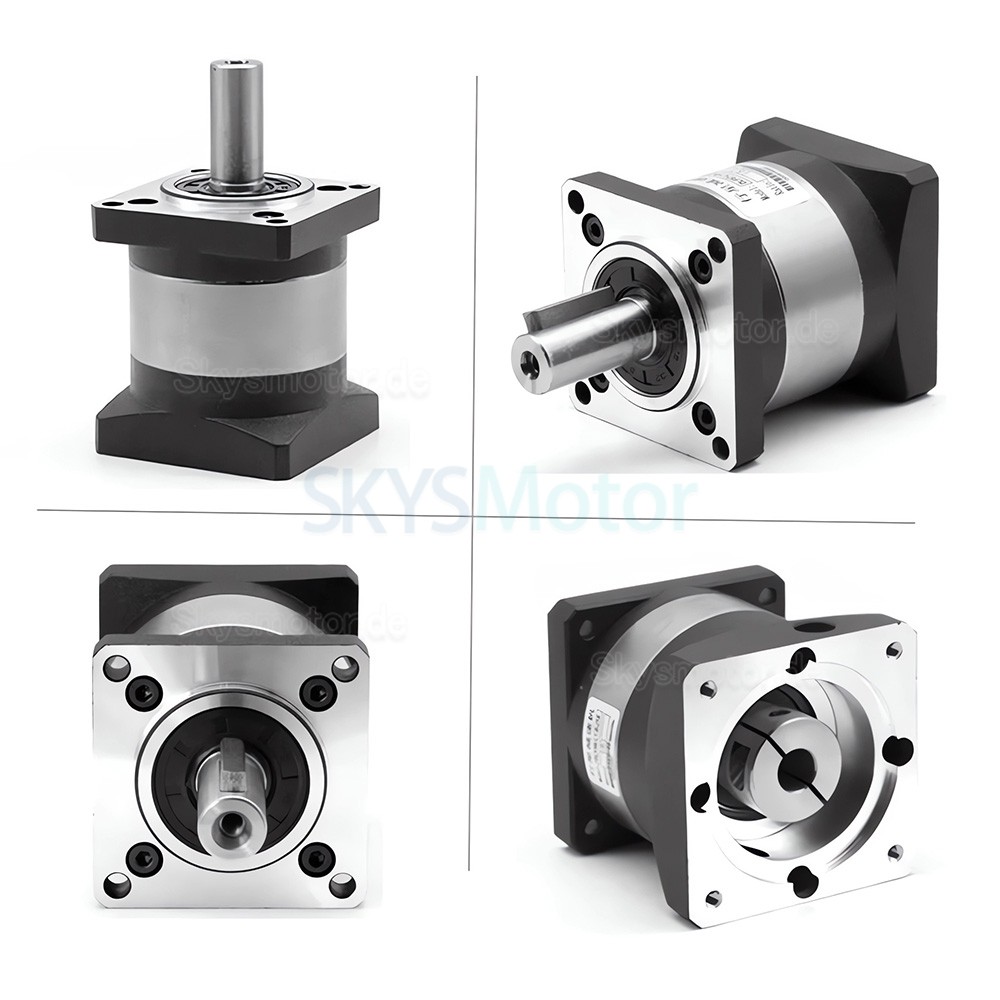

DLF-Serie Nema 23 Planetengetriebe, Übersetzung 4:1 - 100:1, 1/4"-Eingang 6,35 mm 8 mm
- Handbücher und Dokumentation:
DLF-Serie Nema 23 Planetengetriebe, Übersetzung 4:1 - 100:1, 1/4"-Eingang 6,35 mm 8 mm
Spezifikationen:
Übersetzungsverhältnisse:
1-Phase (L1): 4:1, 5:1, 7:1, 10:1
2-Phase (L2): 16:1, 20:1, 25:1, 35:1, 40:1, 50:1, 70:1, 100:1
Gegenreaktion (Spiel):
L1: ≤20 Bogenminuten
L2: ≤40 Bogenminuten
Nenndrehmoment:
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1, 20:1, 40:1)
33 Nm (25:1, 35:1, 50:1)
Wirkungsgrad und Abmessungen:
Volllastwirkungsgrad: L1 ≥95%, L2 ≥90%
Gehäuselänge: L1 = 66 mm, L2 = 81 mm
Belastbarkeit und Drehzahl:
Maximale Radialkraft: 320 N
Maximale Axialkraft: 240 N
Maximale Eingangsdrehzahl: 4000 U/min
Nenneingangsdrehzahl: 3000 U/min
Anschlüsse:
Ausgangswelle: 14 mm

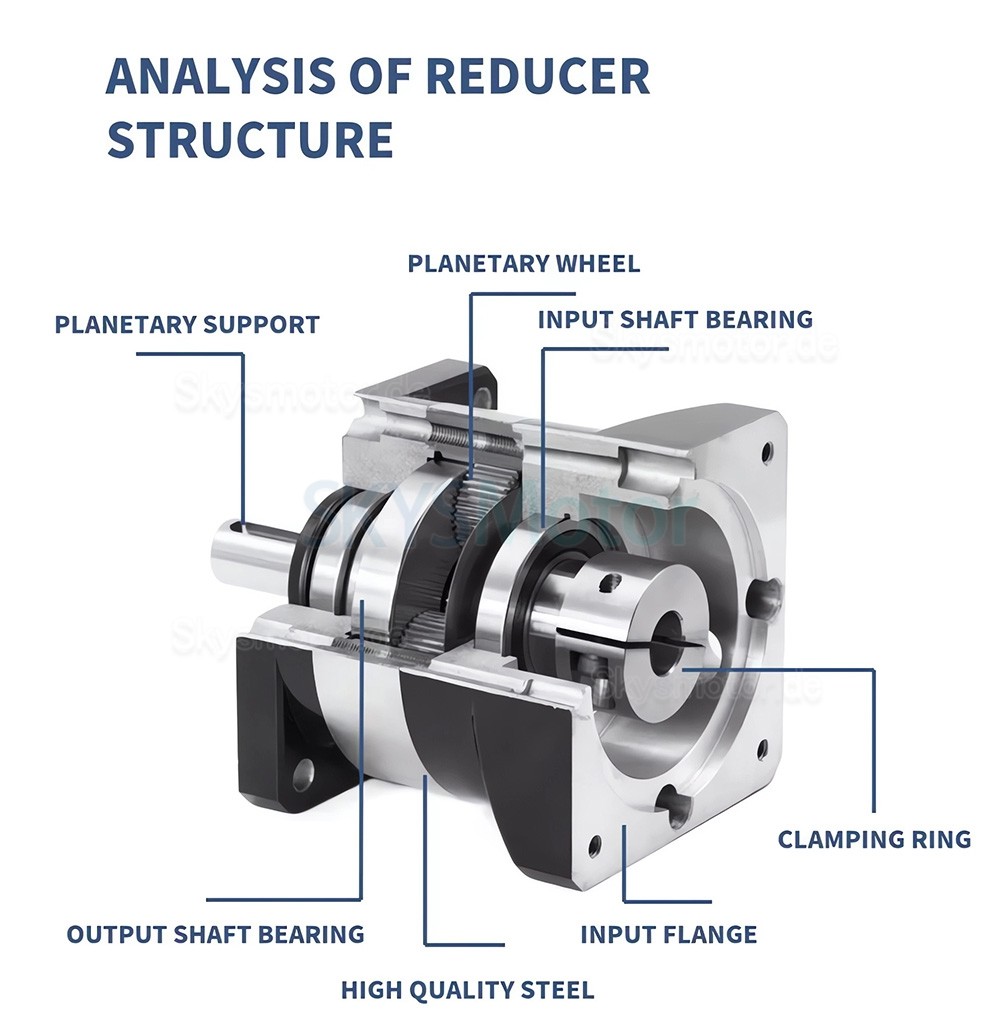

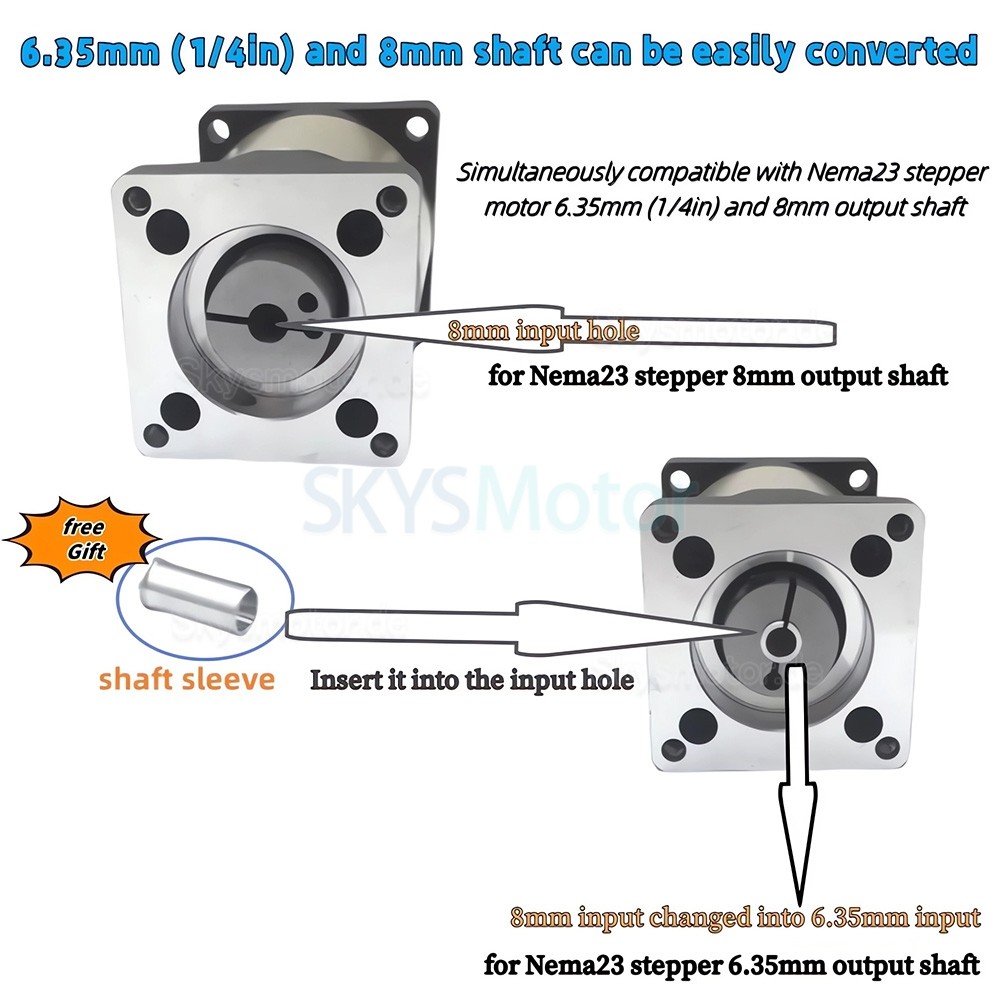

Adapterbuchse (mitgeliefert): 8 mm auf 6,35 mm (für Geräte mit 6,35 mm Eingangsbohrung)

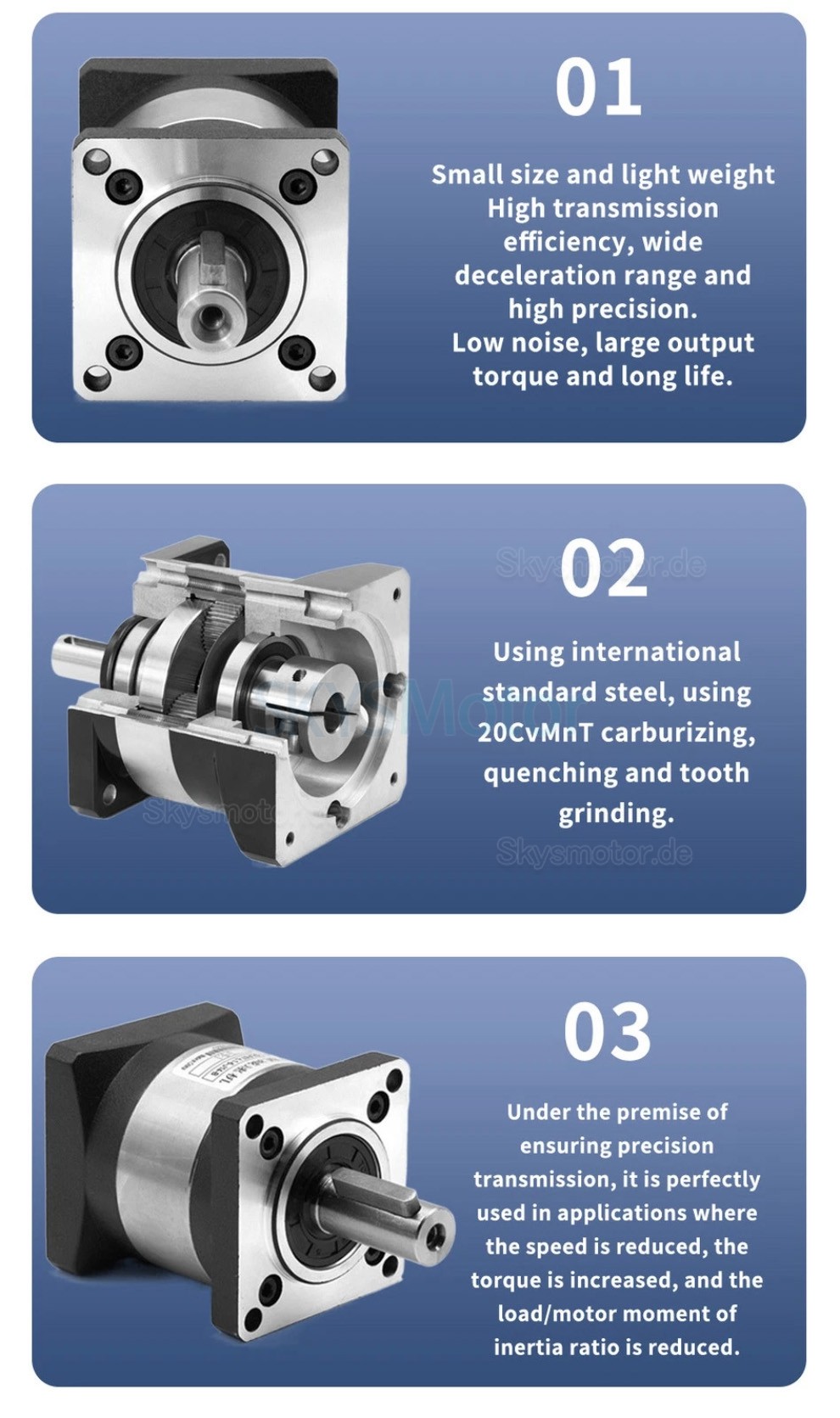

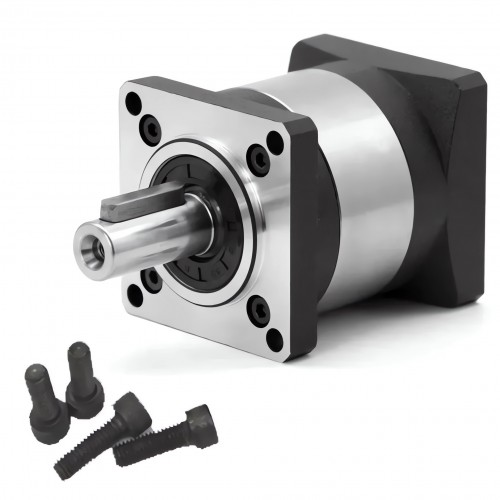

Paketinhalt:
1 × Planetengetriebe
1 × Passfeder
4 × Montageschrauben
1 × Adapterbuchse (8 mm auf 6,35 mm)
.jpg "DLF-Serie Nema 23 Planetengetriebe, Übersetzung 4:1 - 100:1, 1/4")
.jpg "DLF-Serie Nema 23 Planetengetriebe, Übersetzung 4:1 - 100:1, 1/4")

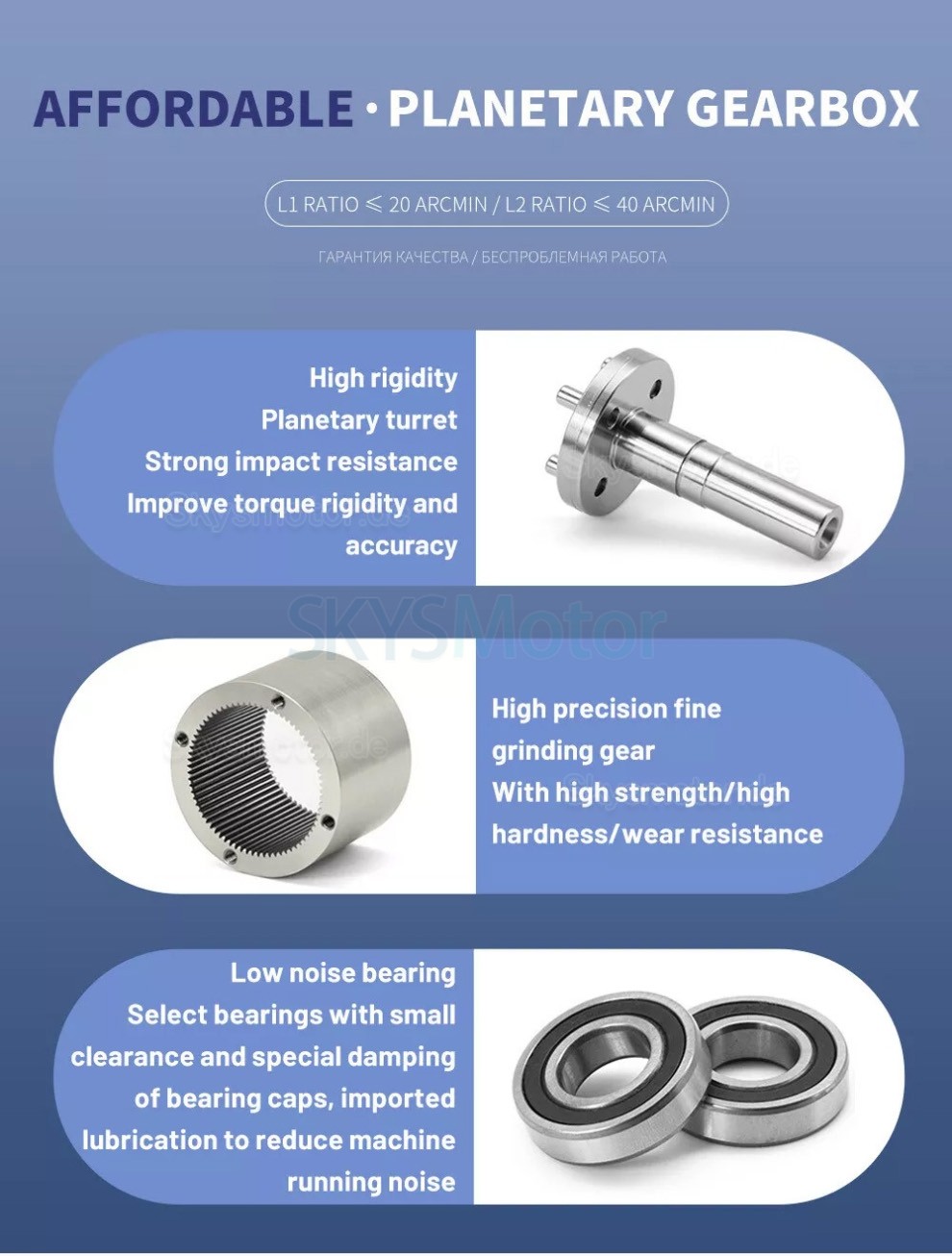

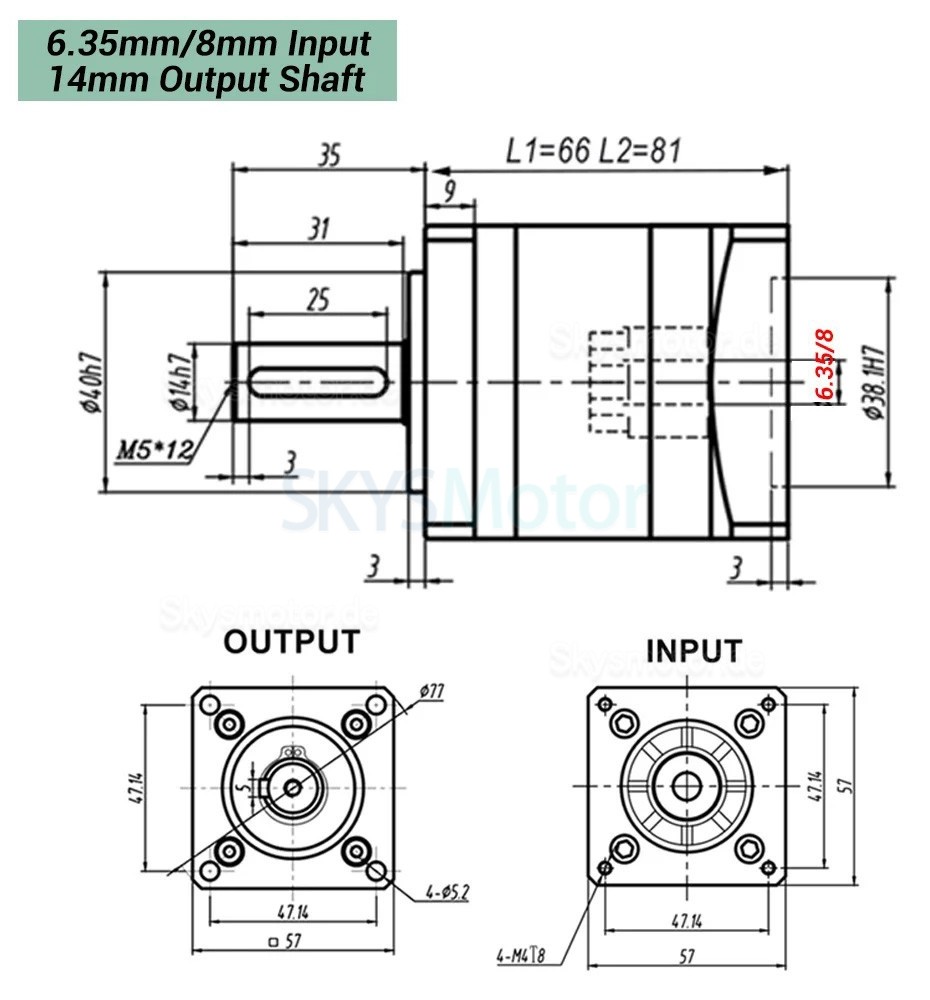

| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 6.35 / 8 |
| Wellentyp | Passfeder |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Anzug für Motor | Nema 23 Schrittmotor |
| Untersetzung | 4:1 / 5:1 / 10:1 / 20:1 / 25:1 / 40:1 / 50:1 / 100:1 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Getriebelänge (mm) | 66 / 81 |
| Länge der Ausgangswelle (mm) | 25 |
| Getriebeart | Planetengetriebe |
| Produkttyp | Getriebe |
| Produktserie | DLF-Serie |
| Passfedernutlänge | 31 |
| Verdrehspiel im Leerlauf | ≤20' / ≤40' |
