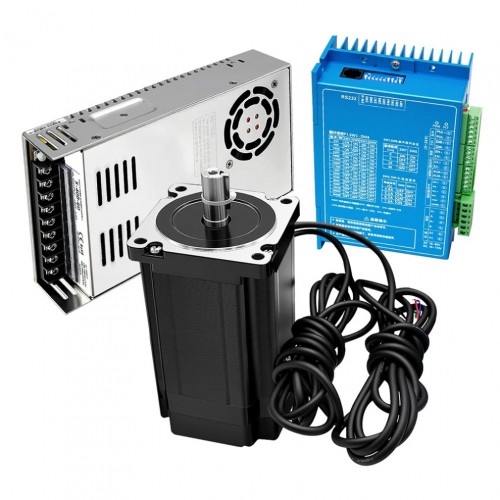

Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil
-
Handbücher und Dokumentation:
Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil
Merkmale:
Closed-Loop-System: Nema 23 Closed-Loop-Schrittmotoren mit 1000-Line-Encodern.
Motor-Drehmoment: Verfügbar in 1,2 Nm, 2 Nm, 3 Nm.
DSP-Treiber: HB8080C Treiber mit einem Spitzenstrom von 13 A und einer Ansprechfrequenz von 200 kHz für dynamische Steuerung. Unterstützen 24-80 V DC Eingang und PUL/DIR- oder CW/CCW-Signale. Bieten 200 bis 25.600 Mikroschritte.

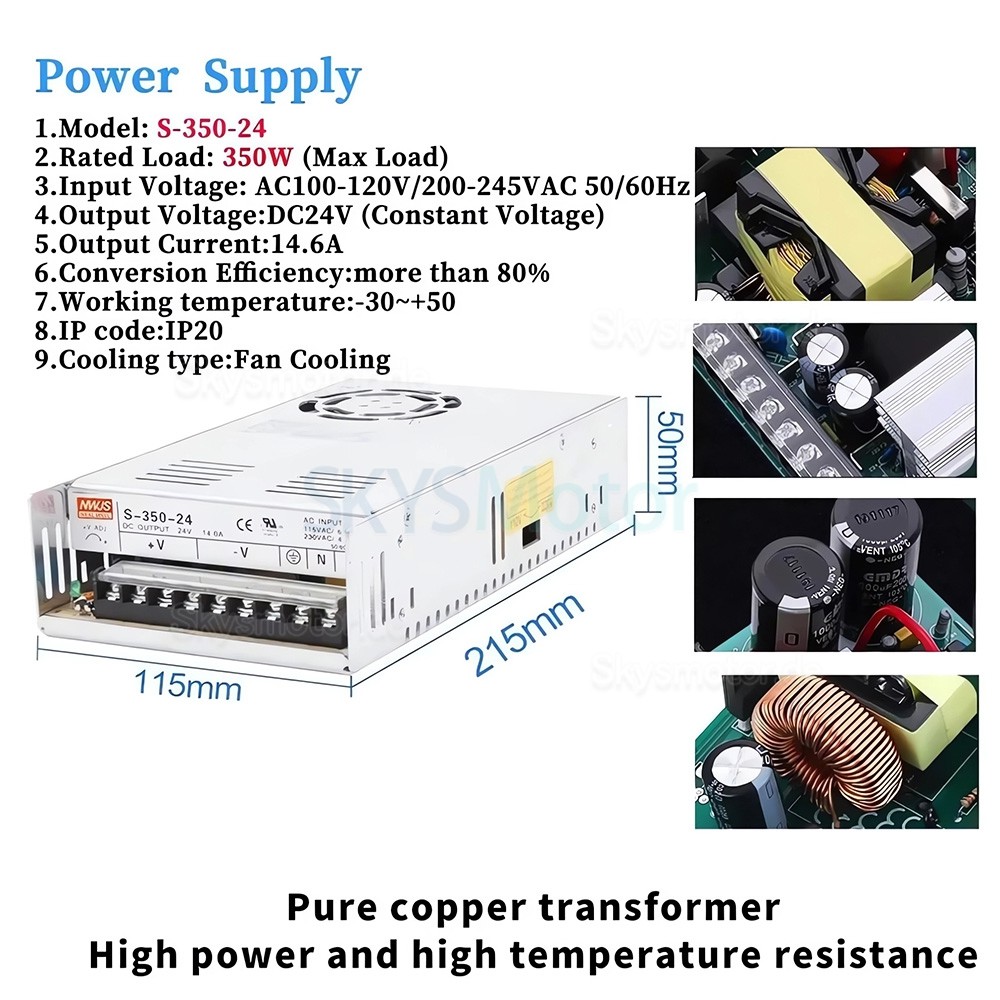

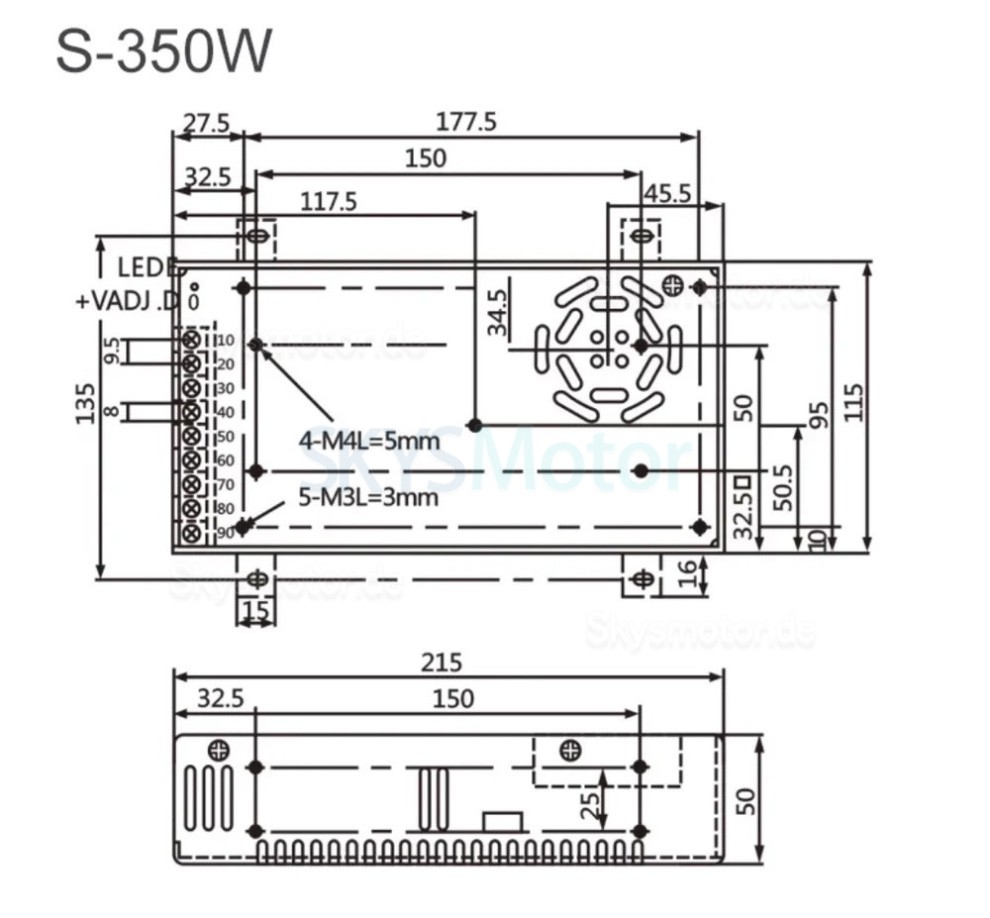

Netzteil: 350 W 24 V DC Netzteil mit Überstrom-, Überspannungs- und Lastschutz. Dualer AC-Eingang (110 V / 220 V umschaltbar).

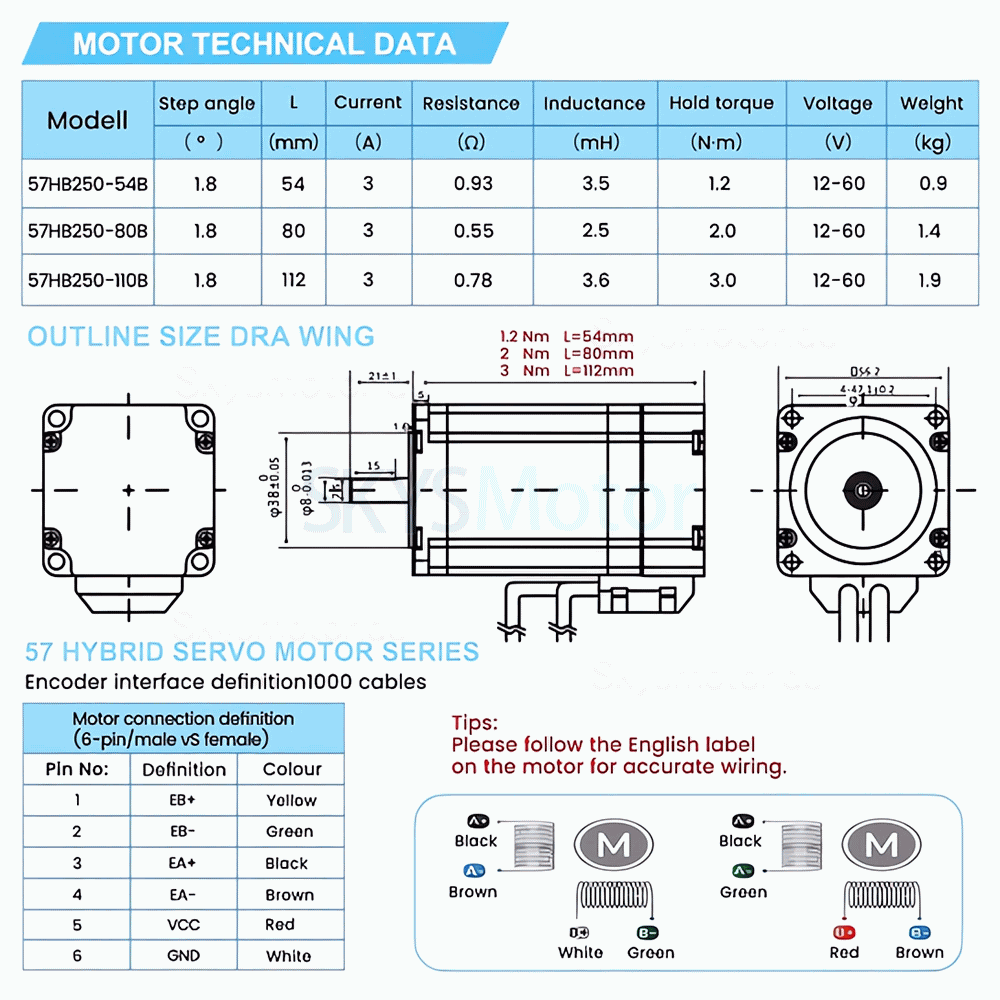

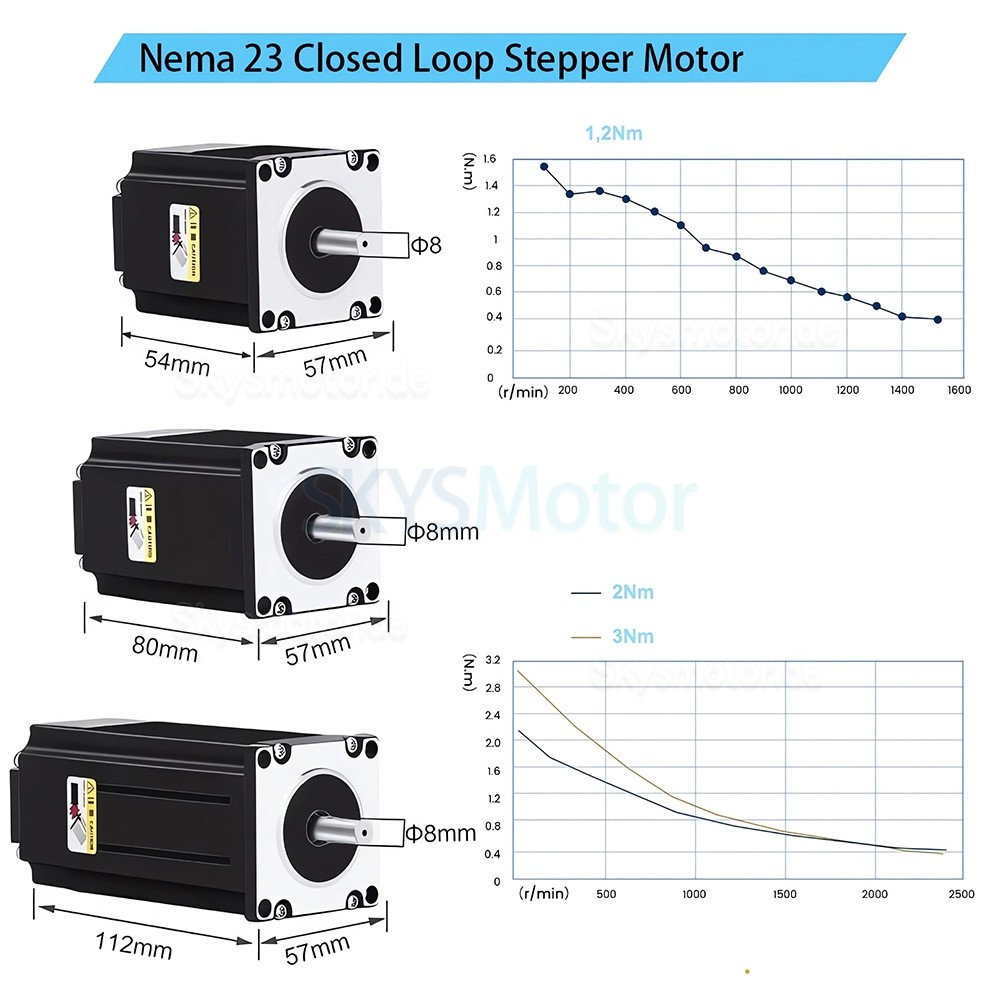

Motorabmessungen:
57HB250-54B-1,2Nm: 57 × 57 × 54 mm
57HB250-80B-2Nm: 57 × 57 × 80 mm
57HB250-110B-3Nm: 57 × 57 × 112 mm
Anwendungen:
CNC-Maschinen: Fräsen, Gravieren, Schneiden und Drehoperationen.
Automatisierte Fertigung: Einsatz in Roboterarmen, Fördersystemen und Montagelinien.
3D-Druck & Laserschneiden: Bietet stabile Positionierung für präzise Schichtübergänge.
DIY-CNC-Projekte: Für Hobbyisten zur Aufrüstung von Bewegungsssteuerungssystemen.
Industrielle Automatisierung: Geeignet für Verpackungs-, Textilmaschinen und Rundtisch-Indexiersysteme.

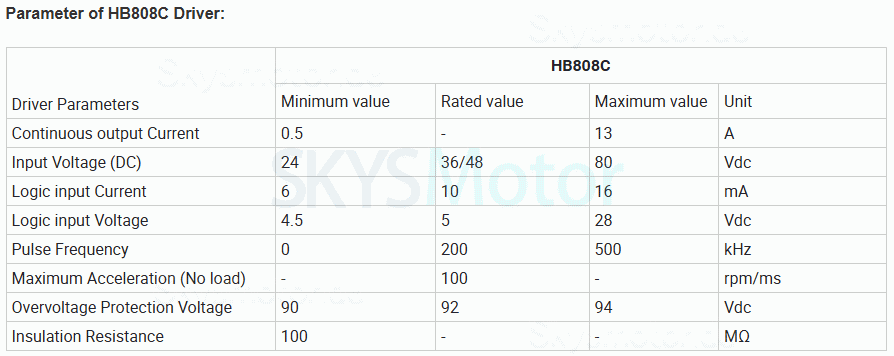

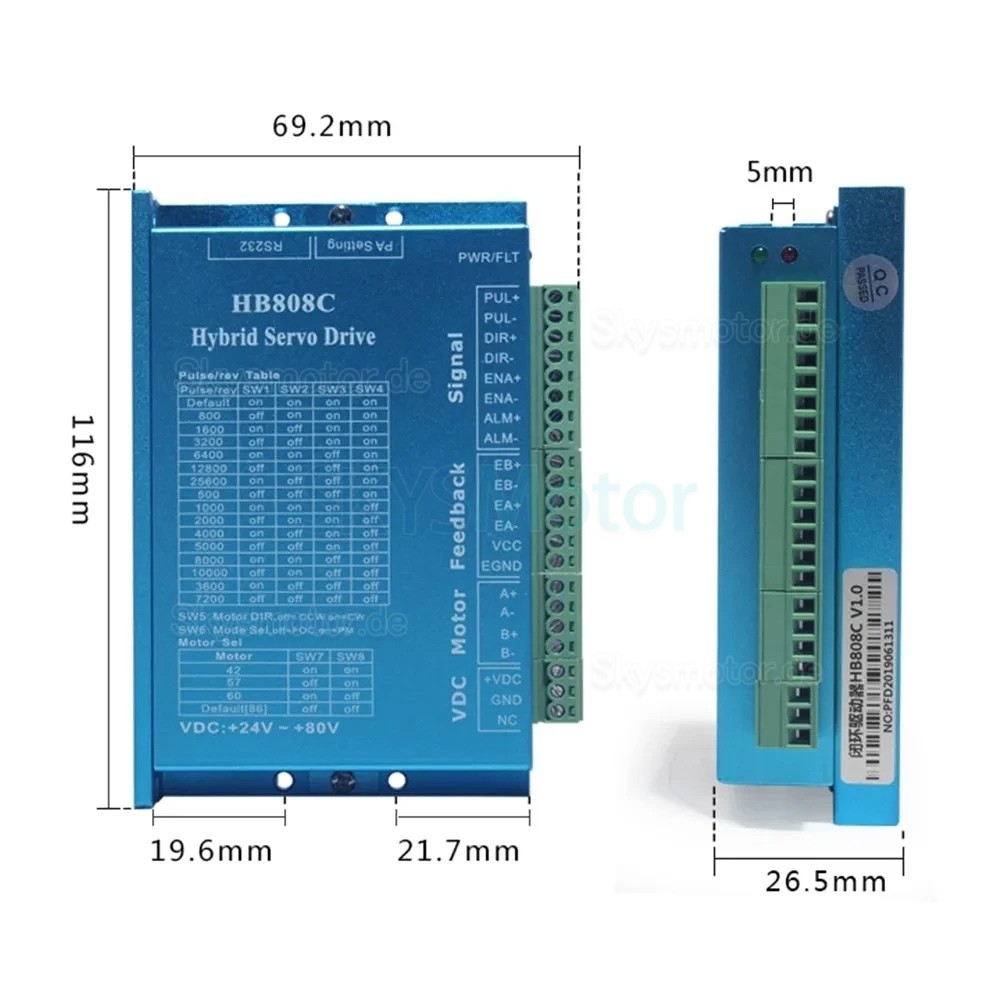

HB808C 2-Phasen Closed-Loop Schrittmotortreiber für Nema 17/23/24 Motoren
Merkmale:
Verwendet digitalen Steuerchip mit vektorieller Closed-Loop-Regelung.
Geringes Drehmomentabfallen, unterstützt Drehzahlen bis zu 3000 U/min.
Unterstützt AC 18–80 V oder DC 20–110 V Eingangsspannung.

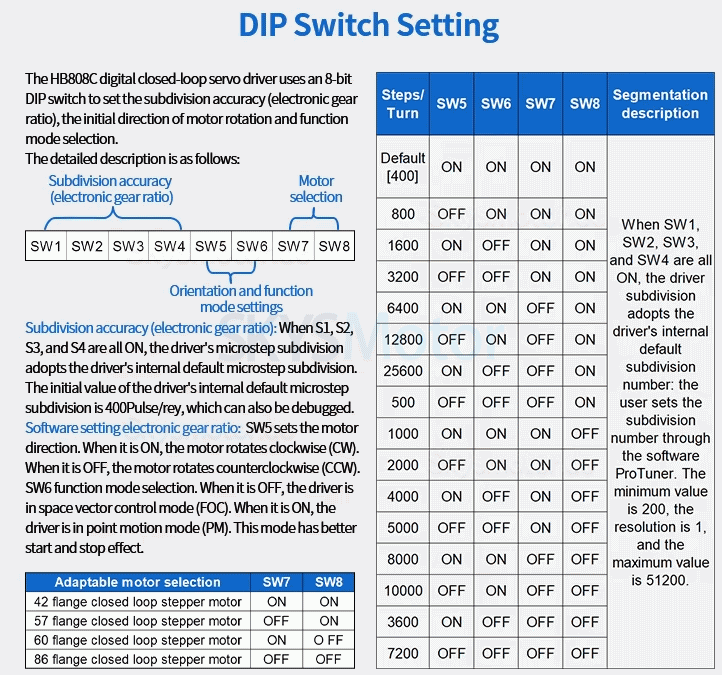

16-stufige Mikroschritt-Unterteilung, auf Anfrage anpassbar.
Kompatibel mit 5–24 V Eingangssignal, kein externer Vorwiderstand erforderlich.
Maximale Ansprechfrequenz: 400 kHz.
Intelligente Stromregelung reduziert den Leistungsverbrauch bei geringer Last und verbessert das Drehmoment bei hoher Last.
Externe Alarm- und Positionsausgangsanschlüsse zur Systemüberwachung und -steuerung.
Unterstützt Einzel- oder Doppelimpulsmodi; Standard: Impuls + Richtungssteuerung.
Impulsverzögerung einstellbar über Drehschalter; werkseitig voreingestellt auf 40 ms.
Enthält Schutzfunktionen gegen Überstrom und Überlast.
Kompatibel mit 2-Phasen Nema 17, 23 und 24 Hybrid-Servomotoren (Schrittmotor mit Encoder) mit in Echtzeit geschlossenem Positionsregelkreis.
.jpg "Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil")
(2).png "Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil")
.png "Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil")
.png "Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil")
.jpg "Nema 23 Closed Loop Schrittmotor Kit 57HB250 + HB8080C + S350-24 mit Motor, Schrittmotor Treiber und Netzteil")
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einachsig |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 120 / 200 / 300 |
| Haltemoment (oz.in) | 170 / 283.22 / 424.83 |
| Motorlänge (mm) | 54 / 80 / 112 |
| Motor NEMA Größe | NEMA 23 |
| Phasenwiderstand (ohm) | 0.93 / 0.55 / 0.78 |
| Nennstrom (A) | 3 |
| Wellendurchmesser (mm) | 8 |
| Schrittwinkel (°) | 1.8 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
-
