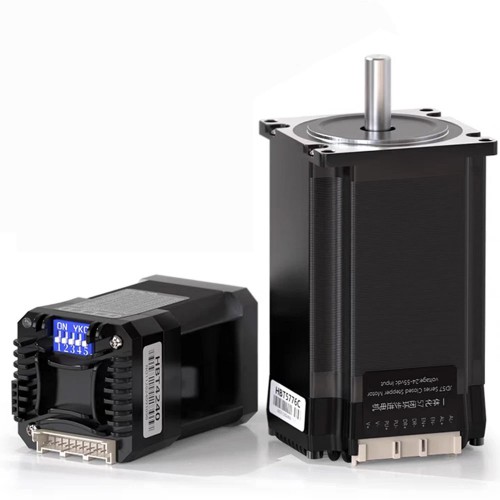

Nema 23 Integrierter Closed Loop Schrittmotor Serie HBT57 1,2 Nm/2 Nm/3 Nm mit Treiber und 1000 Zeilen Encoder
- Handbücher und Dokumentation:
Nema 23 Integrierter Closed Loop Schrittmotor Serie HBT57 1,2 Nm/2 Nm/3 Nm mit Treiber und 1000 Zeilen Encoder
Beschreibung:

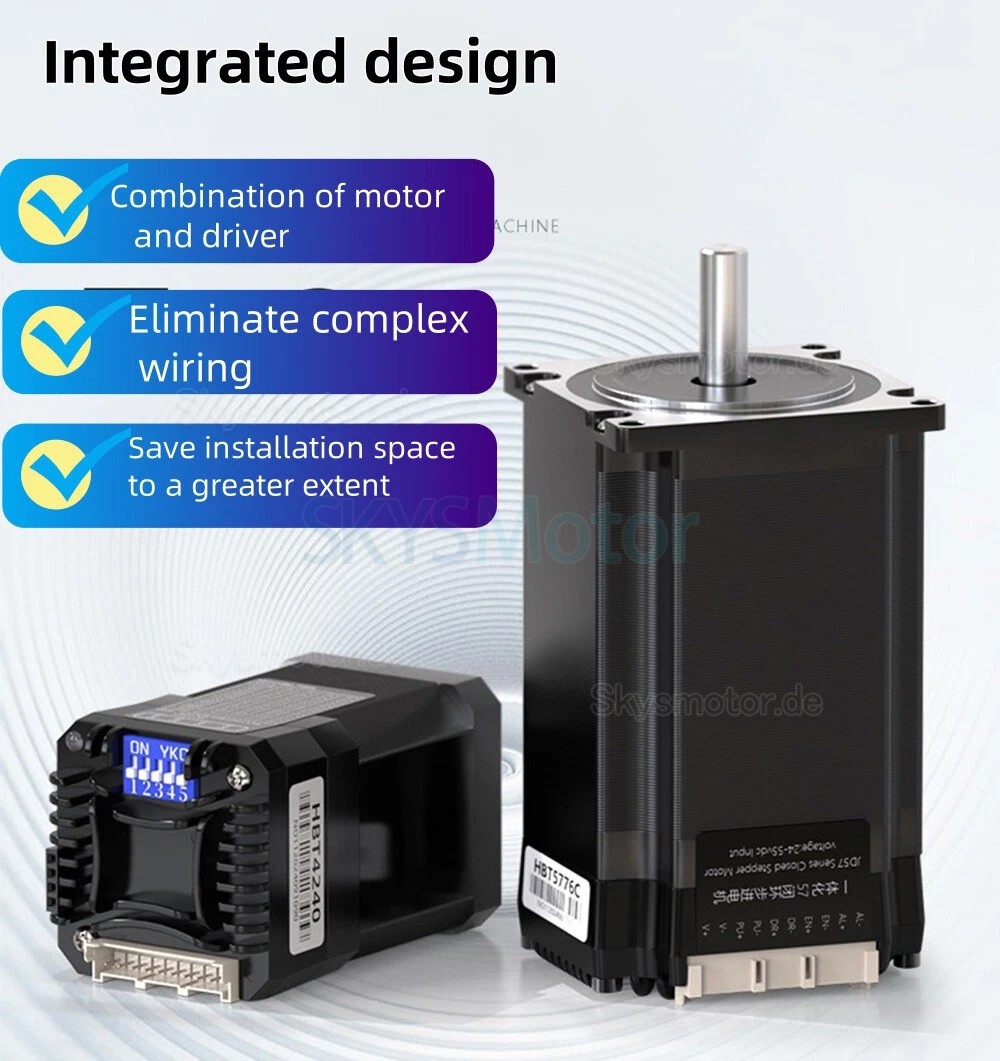

Dieses Produkt ist eine integrierte Motor- und Treibereinheit. Es enthält einen Positions-Encoder und Vektorregelungstechnologie und wurde entwickelt, um das bei traditionellen Schrittmotoren häufige Problem von Schrittverlusten zu beheben.

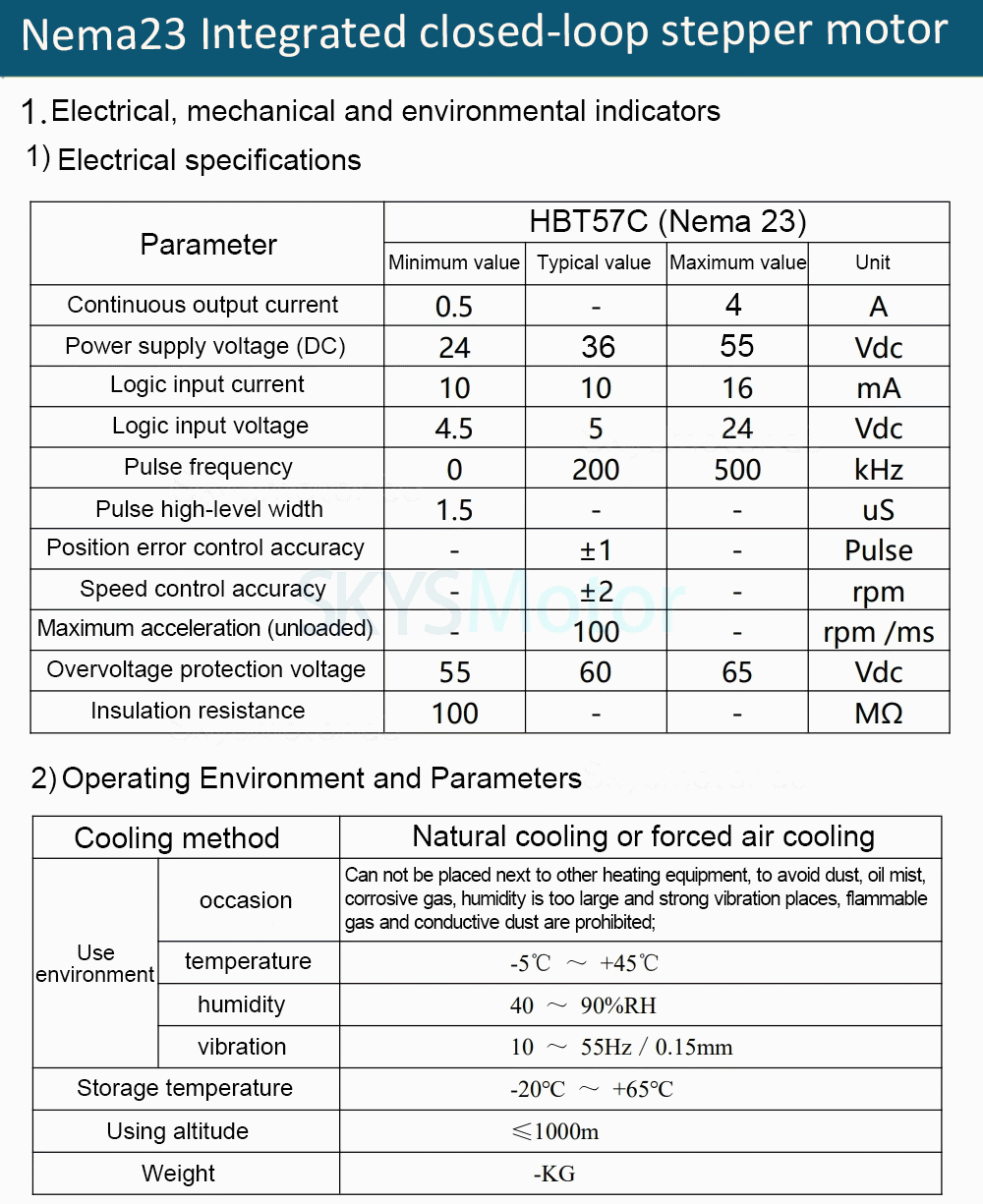

Spezifikationen:
Motor & Treiber: Integrierte Bauweise
Steuerungstechnologie: FOC- und SPWM-Closed-Loop-Regelung
Strom: Spitzenstrom 5,0 A, Durchschnittsstrom 3,8 A
Eingangsspannung: 24 V DC bis 55 V DC

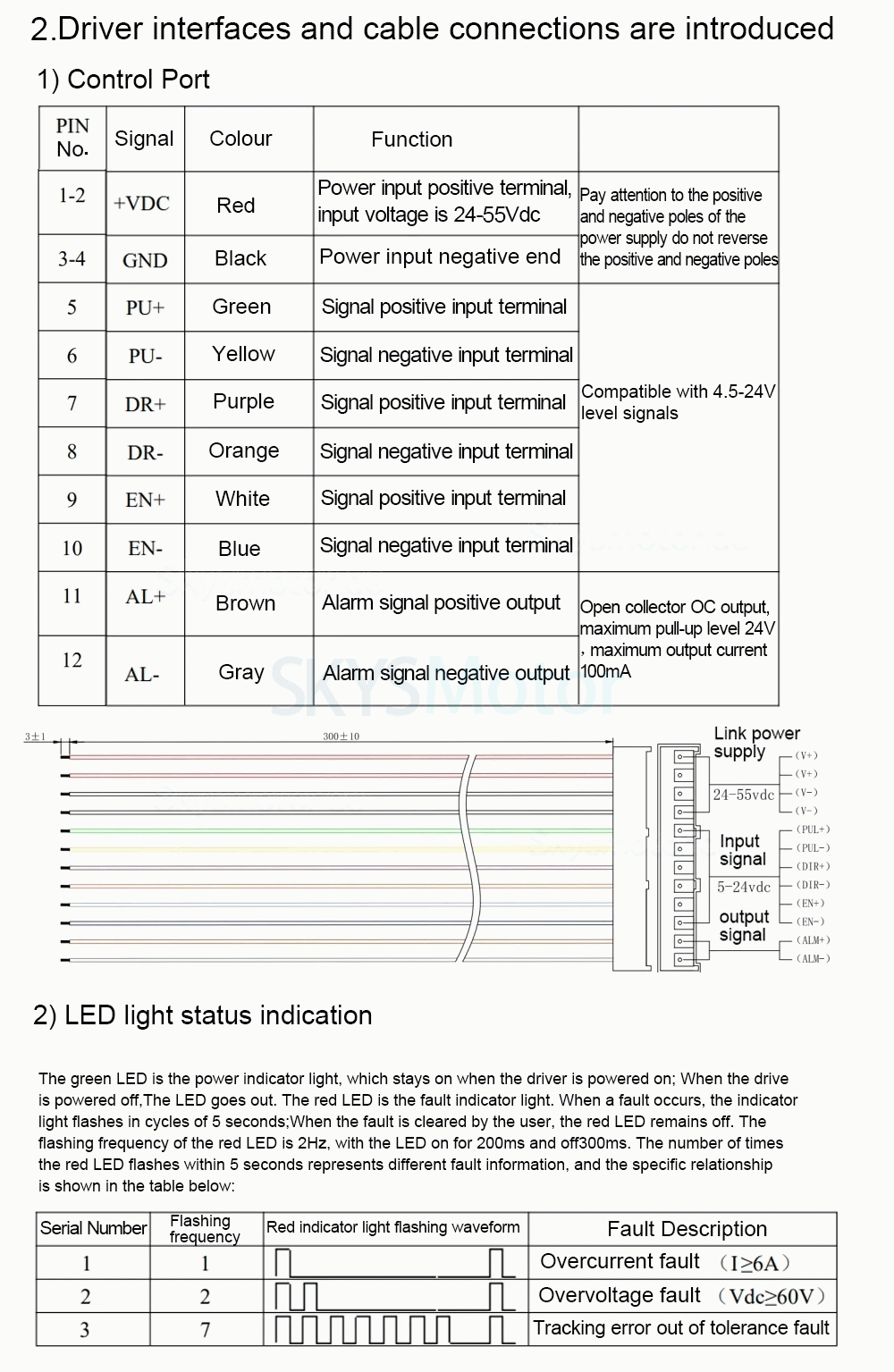

Befehleingang: Akzeptiert differenzielle und single-ended Impuls-/Richtungsbefehle
Schutzfunktionen: Überspannungs-, Unterspannungs-, Überstrom- und Positionsabweichungsschutz
Signalkompatibilität: 3,3 V bis 28 V Eingangssignal
Technische Parameter:
Modell: HBT57
Nenndrehmoment: 1,2 N·m, 2 N·m, 3 N·m
Motorwellendurchmesser: 8 mm
Gehäuselänge: 55 mm, 76 mm, 112 mm
Eingangsspannung: 20 V DC bis 48 V DC
Ausgangsstrom: 3,0 bis 4,2 A
Schrittmotor-Signalfrequenz: 200 kHz
Steuersignaleingangsstrom: 7 bis 16 mA
Überspannungsschutz: 55 V DC
Eingangssignalspannung: 5 V DC
Isolationswiderstand: 100 MΩ
Encodertyp: 1000-Line-Magnet-Encoder
.jpg "Nema 23 Integrierter Closed Loop Schrittmotor Serie HBT57 1,2 Nm/2 Nm/3 Nm mit Treiber und 1000 Zeilen Encoder")

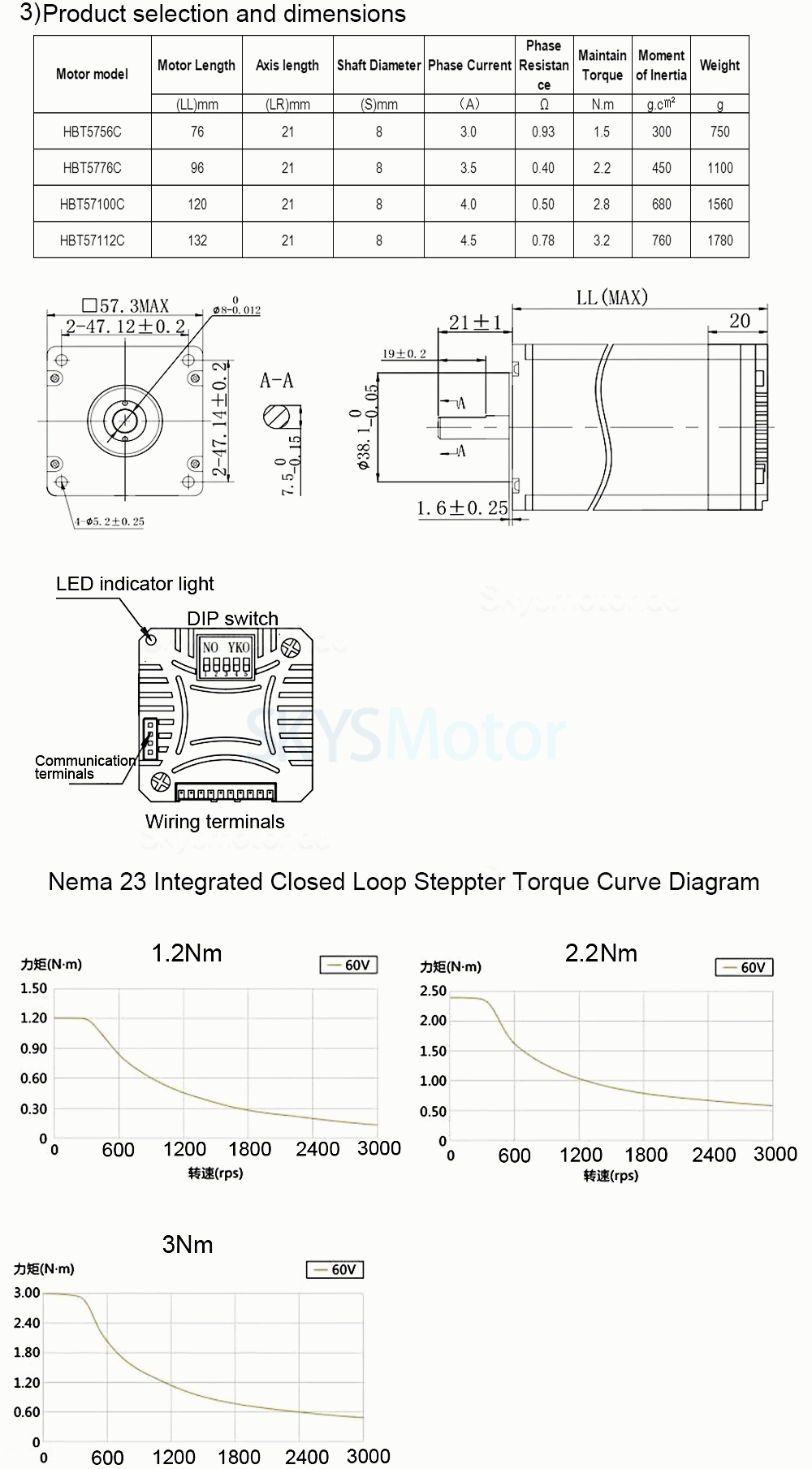

| Physikalische Spezifikation | |
|---|---|
| Motorlänge (mm) | 75 / 96 / 132 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 19.4 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1000 / 1200 / 1500 |
| Länge der D-Flachwelle | 15 |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 1.2 / 2 / 3 |
| Haltemoment (oz.in) | 169.93 / 283.22 / 424.83 |
| Nennstrom (A) | 4 |
| Schrittwinkel (°) | 1.8 |
| Motortyp | Closed-loop Schrittmotor |
| Anzahl der Phasen | 2 |
| Phasenspannung (V) | 2.25 / 3.4 |
-
