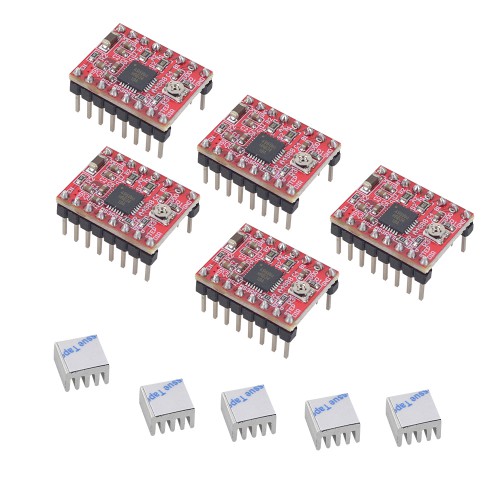

5 Teile/paket A4988 Schrittmotor Treiber Modul mit Kühlkörper für 3d Drucker Reprap

5 Teile/paket A4988 Schrittmotor Treiber Modul mit Kühlkörper für 3d Drucker Reprap

Lieferumfang:5 x A4988

A4988 ist ein DMOS-Mikroschritttreiber mit Konverter und Überstromschutz.

Hauptmerkmale:

• Dieses Produkt kann bipolare Schrittmotoren in den Modi Voll-, Halb-, Viertel-, Achtel- und Sechzehntelschritt betreiben.
• Ausgangsleistung bis zu 35 V und 2 A.
• Der A4988 verfügt über einen Stromregler mit fester Ausschaltzeit, der im langsamen oder gemischten Abklingmodus arbeitet.
• Der Konverter ist der Schlüssel zur einfachen Implementierung des A4988. Geben Sie einfach einen Impuls in den Schritteingang ein, um den Motor anzutreiben und Mikroschritte zu erzeugen.
• Keine Phasenfolgetabelle, Hochfrequenz-Steuerleitung oder komplizierte Schnittstellenprogrammierung erforderlich.
• Die A4988-Schrittmotor-Treibereignet sich ideal für Anwendungen, bei denen komplexe Mikroprozessoren nicht verfügbar oder überlastet sind.

Elektrische Spezifikation:

• Geeignet für den Antrieb von Schrittmotoren unter 8 V bis 35 V, 2 A.

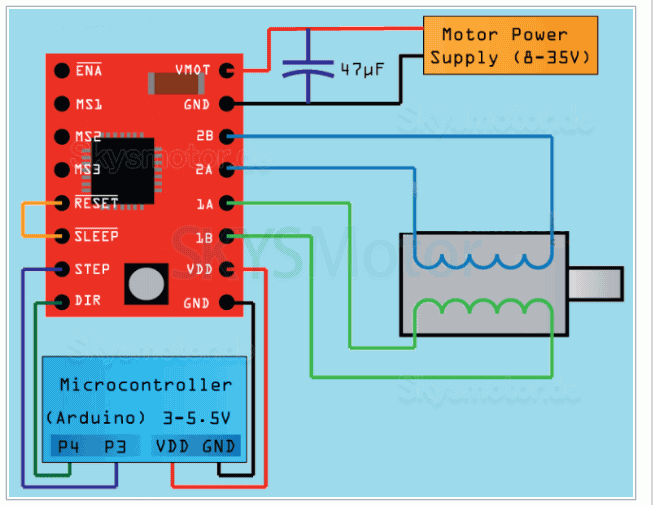

• Einfache Schritt- und Richtungssteuerung.
• Fünf verschiedene Schrittmodi: Voll, Halb, Viertel, Achtel und Sechzehntel.
• Ein einstellbares Potentiometer ermöglicht die Einstellung der maximalen Stromabgabe für eine höhere Schrittfrequenz.
• Automatische Erkennung/Auswahl des Stromdämpfungsmodus.
• Übertemperatur-Abschaltung, Unterspannungsabschaltung, Querstromschutz;
• Kurzschlussschutz gegen Masse und Kurzschluss gegen Last
• 3,3 V und 5 V kompatibler Logikstrom
• Treiberstromalgorithmus: I = V * 0,8. Das Potentiometer verfügt über drei Pins. Mit einem Multimeter die Spannung zwischen dem Pin mit 4988-Kontakt und Masse prüfen. Der Strom lässt sich über das Potentiometer einstellen. Drehen im Uhrzeigersinn erhöht den Strom. Drehen gegen den Uhrzeigersinn erhöht den Strom.
