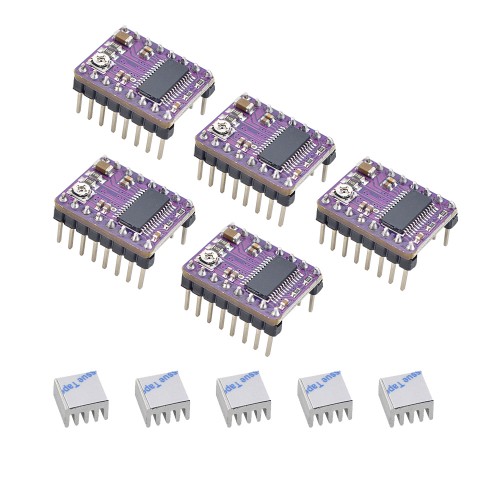

5 Teile/paket DRV8825 Schrittmotor Treiber Modul mit Kühlkörper für 3d Drucker Reprap

5 Teile/paket DRV8825 Schrittmotor Treiber Modul mit Kühlkörper für 3d Drucker Reprap

Lieferumfang:5 x DRV8825

Der DRV8825 ist ein DMOS-Mikroschritttreiber mit Wandler und Überstromschutz.

Hauptmerkmale:

• Dieses Produkt kann bipolare Schrittmotoren in den Modi Voll-, Halb-, Viertel-, Achtel-, Sechzehntel- und Dreizack-Schritt betreiben.
• Die Ausgangsleistung beträgt bis zu 45 V und 2,5 A.
• Der DRV8825 verfügt über einen Stromregler mit fester Ausschaltzeit, der im langsamen oder gemischten Abklingmodus arbeitet.

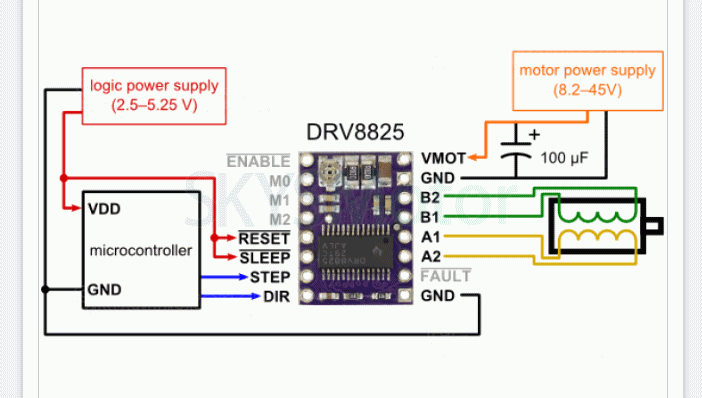

• Der Konverter ist der Schlüssel zur einfachen Implementierung des DRV8825. Geben Sie einfach einen Impuls in den Schritteingang ein, um den Motor anzutreiben und Mikroschritte zu erzeugen.
• Keine Phasenfolgetabelle, Hochfrequenz-Steuerleitung oder komplizierte Schnittstellenprogrammierung erforderlich.
• Die Schnittstelle des DRV8825 eignet sich für Anwendungen, bei denen komplexe Mikroprozessoren nicht verfügbar oder überlastet sind.

Elektrische Spezifikation:

• Geeignet für Schrittmotoren mit Spannungen unter 8 V bis 45 V und 2,5 A.
• Einfache Schritt- und Richtungssteuerung.
• Fünf verschiedene Schrittmodi: Voll, Halb, 1/4, 1/8, 1/16 und 1/32.
• Ein einstellbares Potentiometer ermöglicht die Einstellung der maximalen Stromabgabe für eine höhere Schrittfrequenz.
• Automatische Erkennung/Auswahl des Stromdämpfungsmodus.
• Übertemperatur-Abschaltkreis, Unterspannungsabschaltung, Querstromschutz.
• Kurzschlussschutz gegen Masse und Kurzschluss gegen Last
• 3,3 V und 5 V kompatibler Logikstrom
• Treiberstromalgorithmus: I = V * 2. Das Potentiometer verfügt über drei Pins. Messen Sie die Spannung zwischen dem dem DRV8825 zugewandten Pin und GND mit einem Multimeter. Der Strom lässt sich über das Potentiometer einstellen. Drehen im Uhrzeigersinn erhöht den Strom. Drehen gegen den Uhrzeigersinn erhöht den Strom.
