Nema 14 External Linear Schrittmotor 14LS13-05749-150E Linearhub 1,27mm Hublänge 150mm

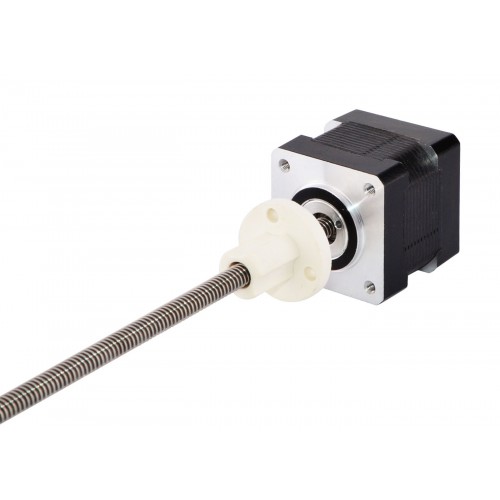

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 35000-Serie, Größe 14. Der Motor besteht aus einem 35 mm großen, 1,8 Grad NEMA 14 Schrittmotor mit 0,57 A und integrierter Leitspindel mit 6,35 mm Durchmesser und 150 mm Länge sowie einer POM-Gewindemutter. Der lineare Hub beträgt 1,27 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS13-05749-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 168N (300pps)
- Nennstrom/Phase: 0,57A
- Phasenwiderstand: 8,8ohms
- Stromspannung: 5V
- Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 35mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00635mm
- Linearhub pro Umdrehung: 1,27mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 162g
Anschluss
A+
|
A-
|
B+
|
B-
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
Elektrische Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Induktivität (mH) | 13 |
Minimaler Schub (N) | 168 |
Motortyp | Extern |
Phasenwiderstand (ohm) | 8,8 |
Nennstrom (A) | 0,57 |
Schrittwinkel (°) | 1,8 |
Physikalische Spezifikation | |
Motorlänge (mm) | 34,5 |
Flanschdurchmesser (mm) | 35x35 |
Spindeldurchmesser (mm) | 6,35 |
Hublänge (mm) | 150 |
Linearhub pro Umdrehung (mm) | 1,27 |
Linearhub pro Schritt (mm) | 0,00635 |
Anzahl der Leitungen | 4 |
Leitungslänge (mm) | 300 |
