E Serie Nema 34 Schrittmotor 34HE31-6004S 4 Drähte 1,8 Grad 4,8 Nm 6,0A

E Serie Nema 34 Schrittmotor 34HE31-6004S 4 Drähte 1,8 Grad 4,8 Nm 6,0A

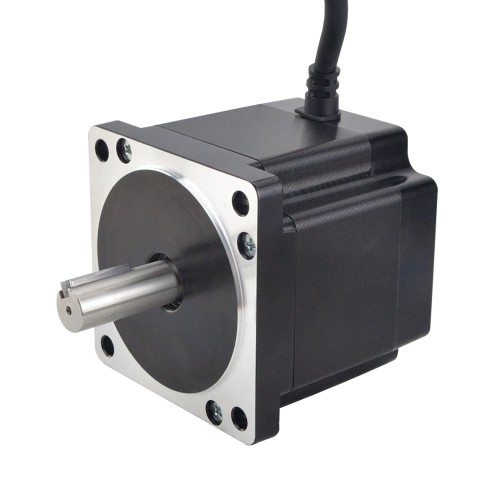

Dieser bipolare Schrittmotor vom Typ 34HE31-6004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,8 Nm. Der Motor arbeitet mit einem Nennstrom von 6,0 A pro Phase, einem Phasenwiderstand von 0,42 Ohm und einer Induktivität von 3,5 mH. Die Bauform beträgt 86 x 86 mm bei einer Motorlänge von 80 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und ist mit einer 25 mm langen Passfedernut ausgestattet.

Elektrische Spezifikation

Herstellerteilenummer: 34HE31-6004S

Anzahl der Phasen: 2

Schrittwinkel: 1,8 Grad

Haltemoment: 4,8 Nm

Nennstrom/Phase: 6,0 A

Phasenwiderstand: 0,42 ohms± 10%

Induktivität: 3,5 mH ± 20%(1KHz)

Physikalische Spezifikation

Bauform: 86 x 86 mm

Motorlänge: 80 mm

Wellendurchmesser: Φ14 mm

Länge der Welle: 37 mm

Länge der Passfedernut: 25 mm

Anzahl der Leitungen: 4

Leitungslänge: 500 mm

Gewicht: 2,3 kg

Anschluss
