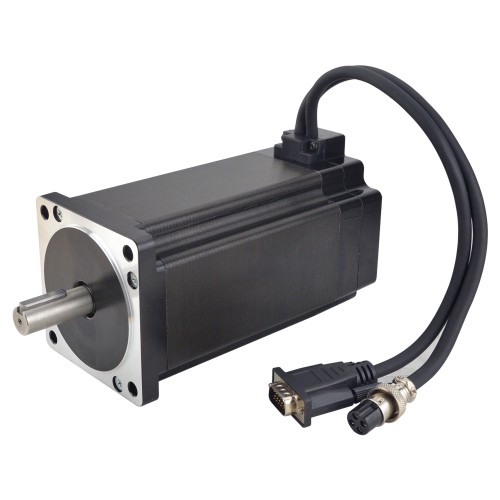

Nema 34 E-Serie Closed Loop Schrittmotor 34HE59-6004D-E1000 12,0Nm Encoder 1000CPR

Nema 34 E-Serie Closed Loop Schrittmotor 34HE59-6004D-E1000 12,0Nm Encoder 1000CPR

Dieser Closed-Loop-Schrittmotor vom Typ 34HE59-6004D-E1000 hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12,0 Nm. Der Motor arbeitet mit einem Nennstrom von 6,0 A pro Phase, einem Phasenwiderstand von 0,7 Ohm und einer Induktivität von 7,9 mH. Die Bauform beträgt 86 x 86 mm bei einer Motorlänge von 150,5 mm. Die Welle ist 14 mm im Durchmesser, 37 mm lang und mit einer 25 mm langen Passfedernut versehen. Ein integrierter Encoder liefert Zwei-Kanal-Ausgangssignale bei 1000 CPR und 5 V Versorgungsspannung. Die Leitungslänge beträgt 300 mm.

Elektrische Spezifikation

• Herstellerteilenummer: 34HE59-6004D-E1000
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12,0 Nm
• Nennstrom/Phase: 6,0 A
• Phasenwiderstand: 0,7 ohms± 10%
• Induktivität: 7,9 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 86 x 86 mm
• Motorlänge: 150,5 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 37 mm
• Länge der Passfedernut: 25 mm
• Leitungslänge: 300 mm
• Gewicht: 5,5 kg

Encoder Spezifikation

• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000 CPR (Counts per Revolution)
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min
• Schutzart: IP20

Anschluss
