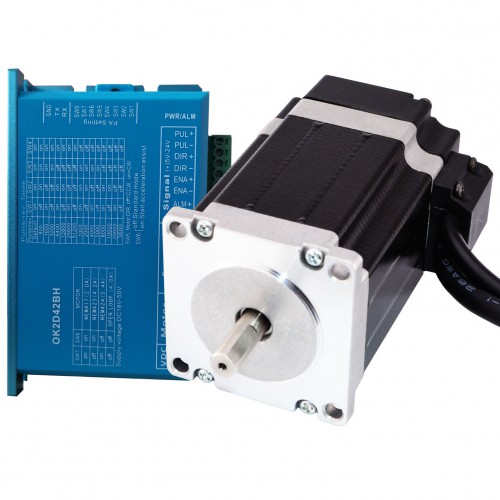

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS30 1,9Nm 1 Achse Closed Loop CNC Kit

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS30 1,9Nm 1 Achse Closed Loop CNC Kit

Art. Nr.:1-OK2D42BH-23HS30
0 Bewertungen
Kaufen Sie jetzt:€119,98
Preise für Großabnahmen:
5 - 9 10 - 49 50 - 99 100 - Max
€113,98 €112,78 €111,58 €110,38
Menge -+

Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS30 1,9Nm 1 Achse Closed Loop CNC Kit



Dieses CNC-Kit enthält:

  • 1 x  Closed-Loop-Schrittmotortreiber OK2D42BH 0–5,6 A, 18–70 VDC für Nema 17-, Nema 23- und Nema 24-Schrittmotoren
  • 1 x 1,9 Nm Nema 23 Closed-Loop-Schrittmotor mit Encoder 1000 CPR

Motorspezifikation

  • Herstellerteilenummer: 23HS30-2804D-E1000
  • Motortyp: Bipolar Schrittmotor
  • Schrittwinkel: 1,8 Grad
  • Haltemoment: 1,9Nm
  • Nennstrom/Phase: 2,8A
  • Stromspannung: 3,2V
  • Phasenwiderstand: 1,13ohms
  • Induktivität: 5,4mH ± 20%(1KHz)
  • Bauform: 57 x 57mm
  • Motorlänge: 76mm
  • Wellendurchmesser: Φ6,35mm
  • Länge der Welle: 21mm
  • Länge der D-Flachwelle: 15mm
  • Anzahl der Leitungen: 4
  • Leitungslänge: 500mm
  • Gewicht: 1,2kg

Anschluss

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Treiberspezifikation

    • Modell:OK2D42BH
    • Ausgangsspitzenstrom: 0~5,6A
    • Eingangsspannung: +18~70VDC (Typisch 36VDC)
    • Logiksignalstrom: 7~16mA (Typisch 10mA)
    • Impulseingangsfrequenz: 0~200kHz
    • Mikroschritt (Schritte/Umdrehung):200~51200ppr
    • Encoderstrom:50mA
    • Isolationswiderstand: 500MΩ
    • Gewicht:580g
Zurück: Nema 23 Closed Loop Schrittmotor E Serie 23HE30-5004D-E1000 2,0Nm Encoder 1000CPR
Weiter: Nema 23 Closed Loop Schrittmotor Kit 1-OK2D42BH-23HS45 3,0Nm 1 Achse Closed Loop CNC Kit
Motorspezifikation
Schrittwinkel (°) 1,8 / 1,8
Motorlänge (mm) 76
Haltemoment (Ncm) 189
Haltemoment (oz.in) 267,6
Induktivität (mH) 5,4
Leitungslänge (mm) 500
Motor NEMA Größe Nema 23
Anzahl der Leitungen 4
Phasenwiderstand (ohm) 1,13
Nennstrom (A) 2,8
Wellendurchmesser (mm) 8
Länge der Welle (mm) 21
Elektrische Spezifikation
Ausgangsfrequenz (MHz) ≤1
Schrittmotortreiber-Spezifikation
Mikroschritt (Schritte/Umdr.) 400 - 51200
Max. Impulseingang (kHZ) 200
Impulsbreite (μs) 2,5
Betriebsspannung (mm) 18 - 70
Ausgangsstrom (A) 0 - 5,6
Encoderspezifikation
Nennspannung (V) 5
Ausgangsstrom (A) 55
Auflösung (CPR) 1000
Ausgangssignalkanäle 2 Kanäle
Laufgeschwindigkeit (U/min) ≤5000
Schutzart IP20
Physikalische Spezifikation
Gewicht (g) 2000
