Nema 11 External Linearantribe 11LS13-04243-150E Linearhub 2,54mm Hublänge 150mm 0,42A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€71,62
Nema 11 External Linearantribe 11LS13-04243-150E Linearhub 2,54mm Hublänge 150mm 0,42A

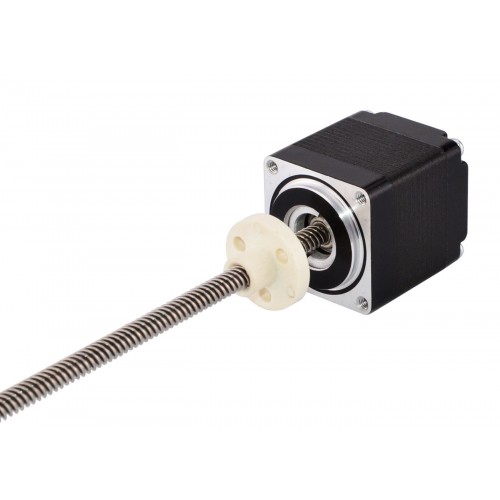

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 28000-Serie, Größe 11. Der Motor besteht aus einem 32-mm-Körper, einem 1,8 Grad 0,42 A NEMA 11 Schrittmotor und ist mit einer Leitspindel mit 4,76 mm Durchmesser und 150 mm Länge sowie einer POM-Gewindemutter ausgestattet. Der lineare Hub beträgt 2,54 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS13-04243-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 29N (300pps)
- Nennstrom/Phase: 0,42A
- Phasenwiderstand: 11,9ohms
- Stromspannung: 5V
- Induktivität: 6,7mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 32mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Schritt: 0,0127mm
- Linearhub pro Umdrehung: 2,54mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 119g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 6 |
| Minimaler Schub (N) | 29 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 11,4 |
| Nennstrom (A) | 0,42 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 32,2 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 2,54 |
| Linearhub pro Schritt (mm) | 0,0127 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
