Nema 11 External Linearaktuatoren 11LS18-0754E-101A 0,75A Linearhub 0,635mm 9,5Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€36,10
Nema 11 External Linearaktuatoren 11LS18-0754E-101A 0,75A Linearhub 0,635mm 9,5Ncm

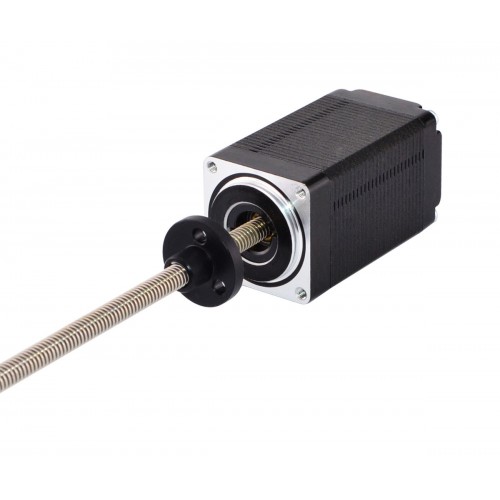

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 11 externer Linearaktuator. Der Motorteil ist ein 45 mm 1,8 Grad 0,75 A Nema 11 Schrittmotor. Er ist mit einer 101 mm Tr4.76x0.635 Gewindestange und einer POM-Schraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS18-0754E-101A
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 9,5Ncm
- Nennstrom/Phase: 0,75A
- Phasenwiderstand: 6,7ohms
- Stromspannung: 3V
- Induktivität: 3,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 45mm
- Hublänge: 101mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Schritt: 0,003175mm
- Linearhub pro Umdrehung: 0,635mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 200g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Gelb
|
Grau
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 9,5 |
| Haltemoment (oz.in) | 13,5 |
| Induktivität (mH) | 3 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 6,7 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 45 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 101,6 |
| Linearhub pro Umdrehung (mm) | 0,635 |
| Linearhub pro Schritt (mm) | 0,003175 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 304 |
