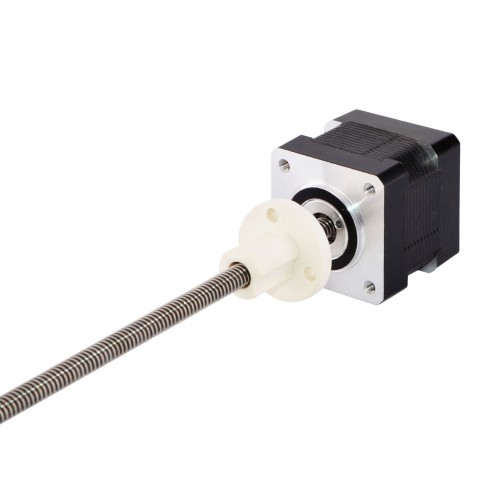

Nema 14 External Linear Schrittmotor Aktuator 14LS13-0574Q-150E Linearhub 4,877mm Hublänge 150mm
Dieses Modell entspricht in weiten Teilen dem Linearantrieb der Haydon Kerk Serie 35000 in Baugröße 14 mit externem Schrittmotor. Der Motorteil ist ein Nema 14 Schrittmotor mit 35 mm Gehäuselänge, 1,8 Grad Schrittwinkel und einem Nennstrom von 0,57 A. Er ist mit einer Trapezgewindespindel mit einem Durchmesser von 5,54 mm und einer Länge von 150 mm ausgestattet. Eine Gewindemutter aus POM ist integriert. Der lineare Vorschub beträgt 4,877 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS13-0574Q-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 70N (300pps)
- Nennstrom/Phase: 0,57A
- Phasenwiderstand: 8,8ohms
- Stromspannung: 5V
- Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 35mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,024384mm
- Linearhub pro Umdrehung: 4,877mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 162g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 13 |
| Minimaler Schub (N) | 70 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 8,8 |
| Nennstrom (A) | 0,57 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34,5 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 5,54 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 4,8768 |
| Linearhub pro Schritt (mm) | 0,024384 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
