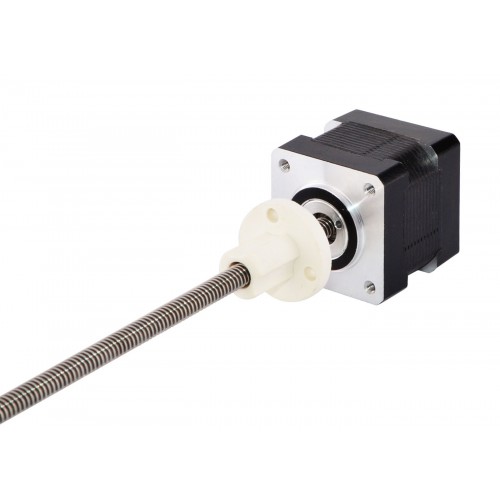

Nema 14 External Linear Schrittmotor Aktuator 14LS13-0574J-150E Linearhub 2,438mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€68,93
Nema 14 External Linear Schrittmotor Aktuator 14LS13-0574J-150E Linearhub 2,438mm Hublänge 150mm
Dieses Modell entspricht weitgehend dem Linearantrieb der Haydon Kerk Serie 35000 in Baugröße 14 mit externem Schrittmotor. Der Motor besteht aus einem Nema 14 Schrittmotor mit 35 mm Gehäuselänge, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 0,57 A. Integriert ist eine Trapezgewindespindel mit einem Durchmesser von 5,54 mm und einer Länge von 150 mm sowie eine Gewindemutter aus POM. Der lineare Vorschub beträgt 2,438 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS13-0574J-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1，8°
- Minimaler Schub: 140N (300pps)
- Nennstrom/Phase: 0,57A
- Phasenwiderstand: 8,8ohms
- Stromspannung: 5V
- Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 35mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,012192mm
- Linearhub pro Umdrehung: 2,438mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 162g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 13 |
| Minimaler Schub (N) | 140 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 8,8 |
| Nennstrom (A) | 0,57 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34,5 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 5,54 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 2,4384 |
| Linearhub pro Schritt (mm) | 0,012192 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
