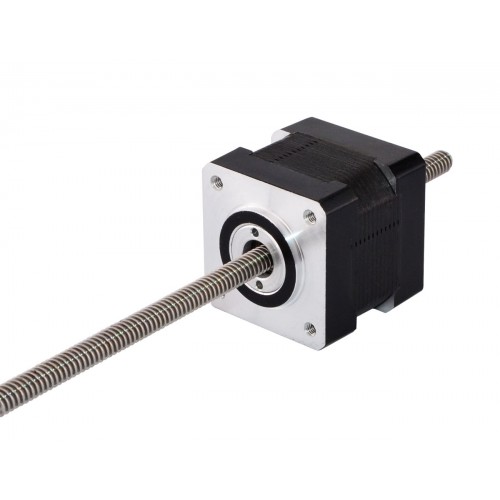

Nema 14 Non Captive Linearantribe 14LS13-0574P-150N Linearhub 0,794mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€74,33
Nema 14 Non Captive Linearantribe 14LS13-0574P-150N Linearhub 0,794mm Hublänge 150mm
Dieses Modell entspricht nahezu dem Haydon Kerk 35000 Serie Nema 14 Non Captive Schrittmotor-Linearantrieb. Der Motor besteht aus einem 35 mm langen NEMA 14 Schrittmotor mit einem Schrittwinkel von 1,8° und einem Nennstrom von 0,57 A. Er ist mit einer Trapezgewindespindel mit einem Durchmesser von 5,54 mm und einer Länge von 150 mm ausgestattet. Der lineare Vorschub beträgt 0,794 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS13-0574P-150N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 192N (300pps)
- Nennstrom/Phase: 0,57A
- Phasenwiderstand: 8,8ohms
- Stromspannung: 5V
- Induktivität: 13mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 35mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,00396875mm
- Linearhub pro Umdrehung: 0,794mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 162g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 13 |
| Minimaler Schub (N) | 192 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 8,8 |
| Nennstrom (A) | 0,57 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34,5 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 0,79375 |
| Linearhub pro Schritt (mm) | 0,00396875 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
