Nema 34 Schrittmotor mit Steuerungs-Set 8,5Ncm 1-MA860H-34HS46 1 Achsen CNC Controller Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€111,57

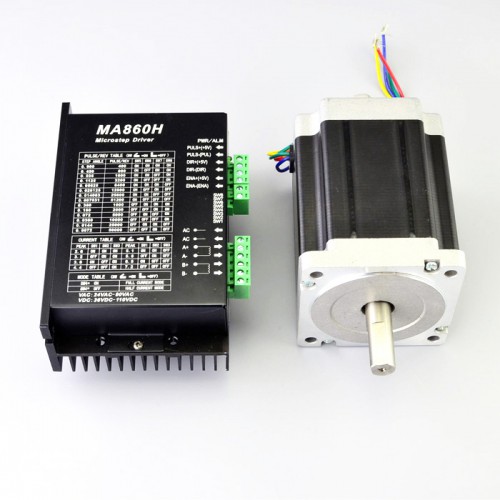

Nema 34 Schrittmotor mit Steuerungs-Set 8,5Ncm 1-MA860H-34HS46 1 Achsen CNC Controller Kit
Dieses CNC-Kit enthält:
- 1 x Schrittmotortreiber 2,4–7,2 A, max, 80 VAC oder 110 VDC MA860H
- 1 x Doppelwellen Nema 34 CNC Schrittmotor 8,5 Nm 5 A 86 x 114 mm
Motorspezifikation
- Herstellerteilenummer: 34HS46-5004D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,5Nm
- Nennstrom/Phase: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 114mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der D-Flachwelle: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 1,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Leistungsstark und kostengünstig
- Versorgungsspannung bis zu 80 V AC oder +110 V DC
- Ausgangsstrom bis zu 7,2 A
- Selbsteinstellende Technologie
- Rein sinusförmige Stromregelung
- Impulseingangsfrequenz bis zu 300 kHz
- TTL-kompatibler und optisch isolierter Eingang
- Automatische Stromabsenkung im Leerlauf
- 16 wählbare Auflösungen (dezimal und binär), bis zu 51.200 Schritte/Umdrehung
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Kurzspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 114 |
| Haltemoment (Ncm) | 850 |
| Haltemoment (oz.in) | 1203,7 |
| Induktivität (mH) | 11 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Schrittmotortreiber-Spezifikation | |
| Betriebsspannung (mm) | 36 - 110VDC / 24 - 80VAC |
| Ausgangsstrom (A) | 2,6 - 7,2 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Max. Impulseingang (kHZ) | 300 |
| Impulsbreite (μs) | 1,5 |
| Physikalische Spezifikation | |
| Gewicht (g) | 4900 |
