Nema 14 Schrittmotor 14HS08-0404S 10V 1,8 Grad 5Ncm 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€11,68

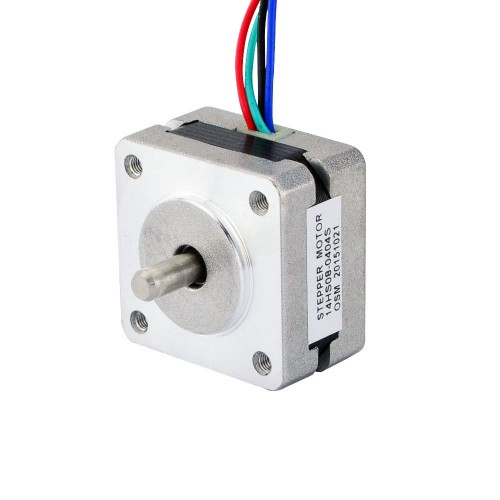

Nema 14 Schrittmotor 14HS08-0404S 10V 1,8 Grad 5Ncm 4 Drähte
Dieser bipolare Nema 14-Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 35 x 35 x 20 mm. Er verfügt über 4 Drähte, jede Phase zieht 0,4 A und hat ein Haltemoment von 5 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS08-0404S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 5Ncm
- Nennstrom/Phase: 0,4A
- Stromspannung: 10V
- Phasenwiderstand: 25ohms
- Induktivität: 10mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 20mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 12,5mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 100g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 5 |
| Haltemoment (oz.in) | 7,08 |
| Induktivität (mH) | 10 |
| Phasenwiderstand (ohm) | 25 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 20 |
| Flanschdurchmesser (mm) | 35x35 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | O |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 12,5 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 100 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
