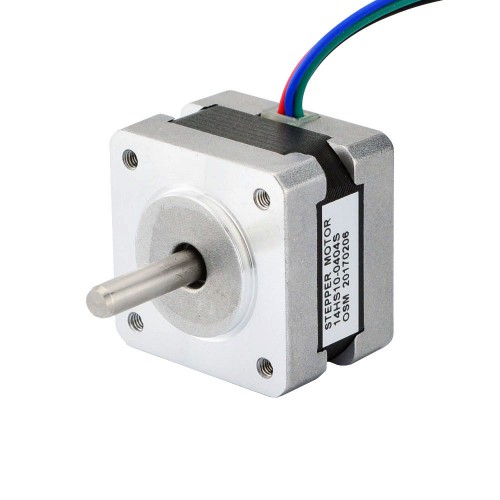

Nema 14 Schrittmotor 14HS10-0404S 12V 1,8 Grad 14Ncm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€11,68
Nema 14 Schrittmotor 14HS10-0404S 12V 1,8 Grad 14Ncm 4 Drähte
Dieser bipolare Nema 14-Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 35 x 35 x 26 mm. Er verfügt über vier Drähte, jede Phase zieht 0,4 A bei 12 V und hat ein Haltemoment von 14 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS10-0404S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 14Ncm
- Nennstrom/Phase: 0,4A
- Stromspannung: 12V
- Phasenwiderstand: 30ohms
- Induktivität: 30mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 26mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 20,5mm
- Länge der D-Flachwelle: 16,5mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 140g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 14 |
| Haltemoment (oz.in) | 20 |
| Induktivität (mH) | 30 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 26 |
| Flanschdurchmesser (mm) | 35x35 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20,5 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 400 |
| Gewicht (g) | 140 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
