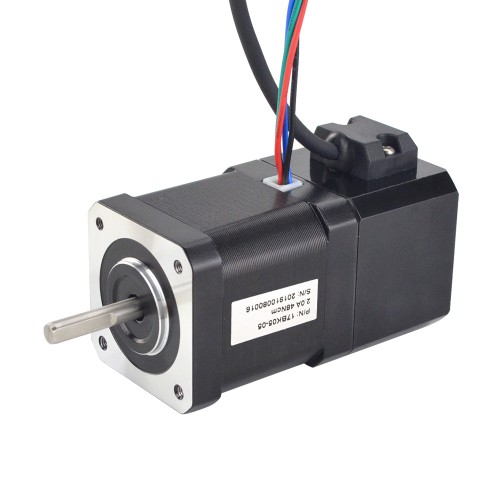

Nema 17 P Serie Schrittmotor 17BK05-05 48Ncm mit Elektromagnetischer Bremse
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€79,39
Nema 17 P Serie Schrittmotor 17BK05-05 48Ncm mit Elektromagnetischer Bremse
Dieser zweiphasige Nema 17 P Serie Schrittmotor mit der Bezeichnung 17BK05-05 verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 48 Ncm. Der Motor hat eine Baugröße von 42 x 42 mm und eine Länge von 48 mm. Der Nennstrom beträgt 2,0 A pro Phase, bei einem Phasenwiderstand von 1,35 Ohm. Ausgestattet ist er mit einer 5 mm Welle und einer elektromagnetischen Bremse. Die 4 Anschlussleitungen sind jeweils 450 mm lang.
Elektrische Spezifikation
- Herstellerteilenummer: 17BK05-05
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 48 Ncm
- Nennstrom/Phase: 2,0 A
- Phasenwiderstand: 1,35 ohms
- Induktivität: 2,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42 mm
- Motorlänge: 48 mm
- Wellendurchmesser: Φ5 mm
- Länge der Welle: 24 mm
- Länge der D-Flachwelle: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 450 mm
- Gewicht: 0,36 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 0,5Nm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 48 |
| Haltemoment (oz.in) | 67,99 |
| Induktivität (mH) | 2,8 |
| Leitungslänge (mm) | 450 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,35 |
| Nennstrom (A) | 2,0 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Haftreibmoment (Nm) | 0,5 |
| Haftreibmoment (oz.in) | 70,82 |
