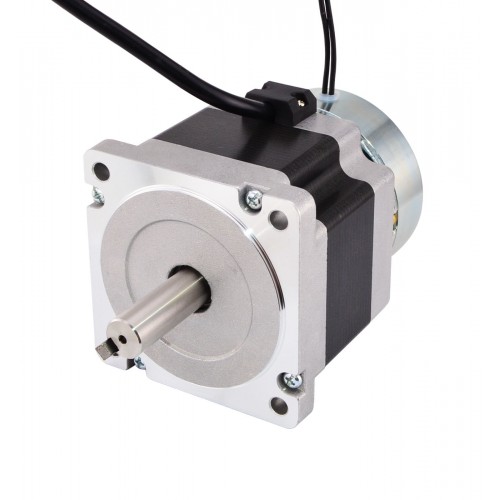

Nema 34 Schrittmotor 34HS27-4004D-B400 3,4Nm mit Bremse (Reibmoment 4,0Nm)
- Handbücher und Dokumentation: Bremsendatenblatt:
Kaufen Sie jetzt:€115,85
Nema 34 Schrittmotor 34HS27-4004D-B400 3,4Nm mit Bremse (Reibmoment 4,0Nm)
Dieser bipolare Nema 34 Schrittmotor (Modell 34HS27-4004D-B400) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3,4 Nm. Der Motor hat vier Anschlussleitungen, jede Phase wird mit 4,0 A bei 2,8 V betrieben. Der Phasenwiderstand beträgt 0,7 Ohm, die Induktivität 4,4 mH ± 20 % (1 kHz). Die Abmessungen betragen 86 x 86 mm bei einer Motorlänge von 68 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Integriert ist eine elektromagnetische Bremse mit einem Reibmoment von 4 Nm. Die Betriebsspannung der Bremse beträgt 24 V bei einer Leistung von 13 W. Das Gesamtgewicht liegt bei 3,13 kg für den Motor und 0,8 kg für die Bremse.
Motorspezifikation
- Herstellerteilenummer: 34HS27-4004D-B400
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment:3,4Nm
- Nennstrom/Phase: 4,0A
- Stromspannung: 2,8V
- Phasenwiderstand: 0,7ohms
- Induktivität: 4,4mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 68mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 3,13kg
Bremsenspezifikation
- Haftreibungsmoment: 4Nm
- Trägheitsmoment: 23x10-6 kg,cm2
- Stromspannung: 24V
- Leistung: 13W
- Wärmebeständigkeitsklasse: F
- Max, Drehzahl:5000 U/min
- Gewicht: 0,8kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 68 |
| Haltemoment (Ncm) | 340 |
| Haltemoment (oz.in) | 481,5 |
| Induktivität (mH) | 4,4 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Bremse Spezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 23x10-6 |
| Leistung (W) | 13 |
| Haftreibmoment (Nm) | 4 |
| Haftreibmoment (oz.in) | 566 |
| Betriebsspannung (mm) | 24 |
