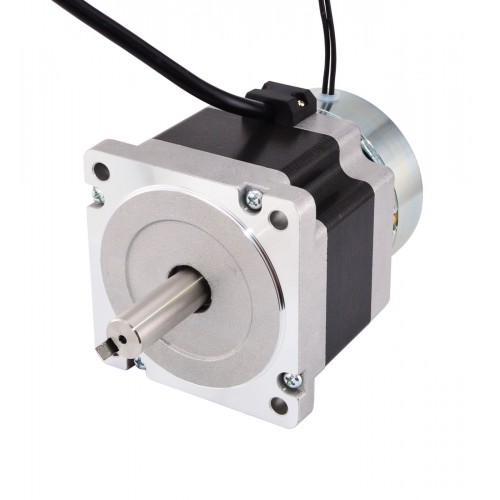

Nema 34 Schrittmotor 34HS31-5504D-B400 4,5Nm mit Bremse (Reibmoment 4,0Nm)
-
Handbücher und Dokumentation:
Motordatenblatt:
Bremsendatenblatt:
Kaufen Sie jetzt:€123,55
Nema 34 Schrittmotor 34HS31-5504D-B400 4,5Nm mit Bremse (Reibmoment 4,0Nm)
Dieser bipolare Nema 34 Schrittmotor (Modell 34HS31-5504D-B400) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,5 Nm. Jede Phase wird mit 5,5 A bei 2,2 V betrieben, der Phasenwiderstand beträgt 0,4 Ohm und die Induktivität 3,5 mH ± 20 % (1 kHz). Die Abmessungen betragen 86 x 86 mm bei einer Motorlänge von 80 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Der Motor ist mit einer elektromagnetischen Bremse ausgestattet, die ein Reibmoment von 4 Nm bietet. Die Bremse arbeitet mit 24 V bei 13 W. Das Motorgewicht beträgt 2,3 kg, die Bremse wiegt 0,8 kg.
Motorspezifikation
- Herstellerteilenummer: 34HS31-5504D-B400
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 2,3kg
Bremsenspezifikation
- Haftreibungsmoment: 4Nm
- Trägheitsmoment: 23x10-6 kg,cm2
- Stromspannung: 24V
- Leistung: 13W
- Wärmebeständigkeitsklasse: F
- Max, Drehzahl:5000 U/min
- Gewicht: 0,8kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 80 |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,3 |
| Induktivität (mH) | 3,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Bremse Spezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 23x10-6 |
| Leistung (W) | 13 |
| Haftreibmoment (Nm) | 4 |
| Haftreibmoment (oz.in) | 566 |
| Betriebsspannung (mm) | 24 |
