Nema 24 Schrittmotor 24HS39-4204D-B200 4,0Nm mit Bremse (Reibmoment 2,0Nm)
- Handbücher und Dokumentation: Bremsendatenblatt:
Kaufen Sie jetzt:€96,59
Nema 24 Schrittmotor 24HS39-4204D-B200 4,0Nm mit Bremse (Reibmoment 2,0Nm)

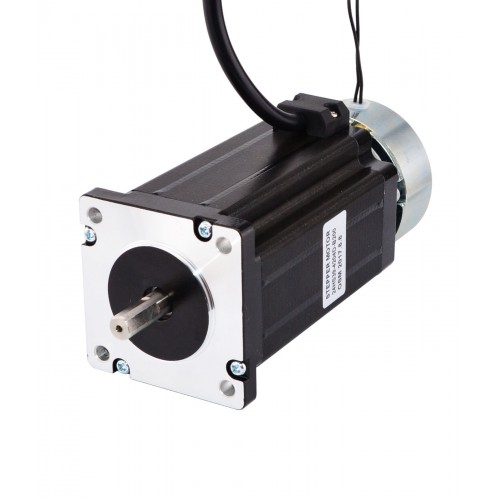

Dieser bipolare Nema 24 Schrittmotor (Modell 24HS39-4204D-B200) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,0 Nm. Er hat vier Anschlussleitungen, jede Phase wird mit 4,24 A bei 2,96 V betrieben. Der Motor misst 60 x 60 mm bei einer Länge von 100 mm. Die Welle hat einen Durchmesser von 8 mm und ist 21 mm lang. Eine integrierte, nicht erregte Bremse mit einem Reibmoment von 2,0 Nm sorgt für sicheren Halt bei Stillstand.
Motorspezifikation
- Herstellerteilenummer: 24HS39-4204D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4Nm
- Nennstrom/Phase: 4,24A
- Stromspannung: 2,96V
- Phasenwiderstand: 0,7ohms
- Induktivität: 3mH ± 20%(1KHz)
- Bauform: 60 x 60mm
- Motorlänge: 100mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 1,6kg
Bremsenspezifikation
- Bremsentyp: Nicht erregt
- Haftreibungsmoment: 2Nm
- Trägheitsmoment: 3,8x10-6 kg,cm2
- Stromspannung: 24V
- Leistung: 11,5W
- Wärmebeständigkeitsklasse: F
- Max, Drehzahl:5000 U/min
- Gewicht: 0,4kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 100 |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566,4 |
| Induktivität (mH) | 3 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 4,24 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Bremse Spezifikation | |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 3,8x10-6 |
| Leistung (W) | 11,5 |
| Haftreibmoment (Nm) | 2 |
| Haftreibmoment (oz.in) | 283 |
| Betriebsspannung (mm) | 24 |
