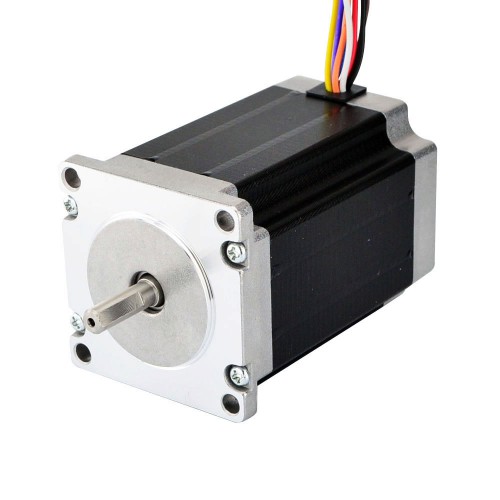

Nema 23 Doppelwellen Schrittmotor 23HS33-4008D Uni-/Bipolar 1,8 Grad 2,83Nm 8 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€30,08
Nema 23 Doppelwellen Schrittmotor 23HS33-4008D Uni-/Bipolar 1,8 Grad 2,83Nm 8 Drähte
Dieser Nema 23 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und eine Baugröße von 57 x 57 x 84 mm. Er ist mit 8 Anschlussleitungen ausgestattet und kann je nach Anwendung als Unipolar-, Bipolar-Seriell- oder Bipolar-Parallel-Version betrieben werden. Das Haltemoment beträgt 2,0 Nm bei unipolarer Ansteuerung und 2,83 Nm bei bipolarer Ansteuerung. Die rückseitige Welle kann zur Aufnahme eines Encoders, Handrads oder ähnlicher Komponenten genutzt werden.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS33-4008D
- Motortyp: Unipolar/Bipolar
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 2,83Nm
- Haltemoment (unipolar): 2,0Nm
- Nennstrom (bipolar seriell): 2,83 A
- Nennstrom (bipolar parallel): 5,66 A
- Nennstrom (unipolar): 4,0 A
- Phasenwiderstand (Bipolar Seriell): 1,6ohms
- Phasenwiderstand (Bipolar Parallel): 0,4ohms
- Phasenwiderstand (Unipolar): 0,8ohms
- Induktivität (Bipolar Seriell): 7,2mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 1,8mH ± 20%(1KHz)
- Induktivität (Unipolar): 1,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 84mm
- Wellendurchmesser: Φ6,35mm
- Vordere Wellenlänge: 21mm
- Länge der D-Flachwelle: 15mm
- Länge der hinteren Welle: 15mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Gewicht: 1,3kg
Anschluss
|
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
|
Schwarz
|
Weiß
|
Braun
|
Orange
|
Rot
|
PUR
|
Blau
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Haltemoment (Ncm) | 283 |
| Haltemoment (oz.in) | 400 |
| Induktivität (mH) | 1,8 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,66 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 84 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 8 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 1130 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
