Nema 23 External Linear Schrittmotor 23LS22-2004E-300T Linearhub 2mm Hublänge 300mm 1,2Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€53,42
Nema 23 External Linear Schrittmotor 23LS22-2004E-300T Linearhub 2mm Hublänge 300mm 1,2Nm

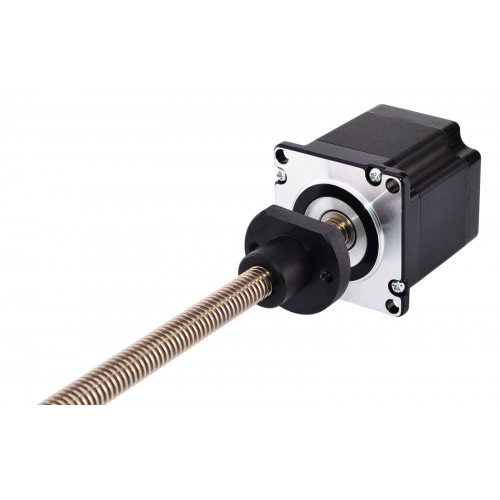

Dieses Modell ist ein wirtschaftlicher Linearschrittmotor mit der Bezeichnung Nema 23 externer Linearantrieb. Der Motorteil ist ein Nema 23 Schrittmotor mit einer Gehäuselänge von 56 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 2 A. Er ist mit einer 300 mm langen Tr11x2-Gewindestange ausgestattet, entlang der sich eine Gewindemutter aus POM bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS22-2004E-300T
- Motortyp: Bipolar Schrittmotor
- Haltemoment: 1,2Nm
- Nennstrom/Phase: 2,0A
- Phasenwiderstand: 3,6ohms
- Stromspannung: 7,2V
- Induktivität: 12mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Hublänge: 300mm
- Spindeldurchmesser: Φ11mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 170 |
| Induktivität (mH) | 12 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 3,6 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 11 |
| Hublänge (mm) | 300 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
