Nema 23 External Linear Schrittmotor 23LS22-3004E-355R 3A Linearhub 20mm Hublänge 355mm 1,3Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€59,07
Nema 23 External Linear Schrittmotor 23LS22-3004E-355R 3A Linearhub 20mm Hublänge 355mm 1,3Nm

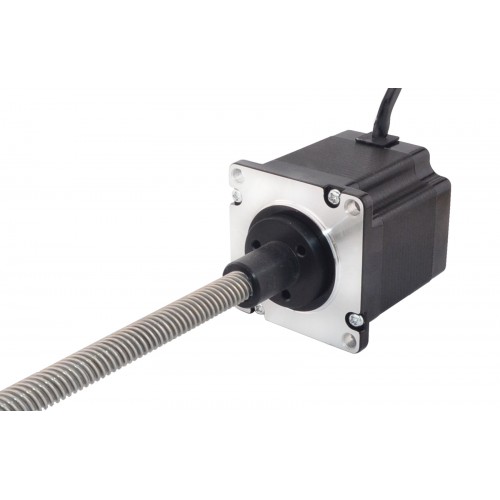

Dieses Modell ist ein wirtschaftlicher Linearschrittmotor mit der Bezeichnung Nema 23 externer Linearantrieb. Der Motorteil ist ein Nema 23 Schrittmotor mit einer Gehäuselänge von 56 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3 A. Er ist mit einer 355 mm langen Tr10x20-Gewindestange ausgestattet, entlang der sich eine Gewindemutter aus POM bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS22-3004E-355R
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,3N.m
- Nennstrom/Phase: 3,00A
- Phasenwiderstand: 1,10ohms
- Induktivität: 3,20mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Hublänge: 355mm
- Spindeldurchmesser: Φ10mm
- Linearhub pro Schritt: 0,1mm
- Linearhub pro Umdrehung: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 130 |
| Haltemoment (oz.in) | 184 |
| Induktivität (mH) | 3,2 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 3 |
| Schrittwinkel (°) | 1,8 |
| Motortyp | Extern |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Leitungslänge (mm) | 500 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Spindeldurchmesser (mm) | 10 |
| Hublänge (mm) | 355 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 20 |
| Linearhub pro Schritt (mm) | 0,1 |
