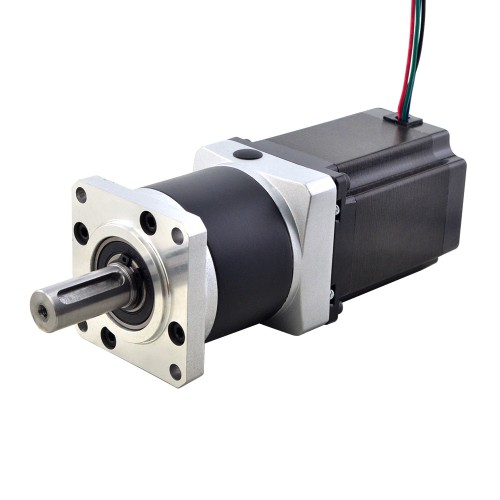

Nema 23 Planetengetriebe Schrittmotor L=76mm mit 50:1 TQMG-Serie Planetengetriebe
Dieser Schrittmotor der Größe Nema 23 ist mit einem hochpräzisen Getriebe der TQMG-Serie ausgestattet. Die Übersetzung beträgt 50:1 und das maximale Spiel beträgt 50 Bogenminuten.
Da das Getriebe der TQMG-Serie über eine integrierte Wellenkupplung verfügt, können Sie Motor und Getriebe problemlos austauschen.
Elektrische Spezifikation
Herstellerteilenummer: 23HS30-2904S-TQMG50
Motortyp: Bipolar Schrittmotor
Haltemoment ohne Getriebe: 1,89Nm
Nennstrom/Phase: 2,9A
Phasenwiderstand: 1,13ohms
Induktivität: 4,8mH±20%(1KHz)
Getriebe Spezifikationen
Getriebeart: TQMG Planetengetriebe
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 90%
Verdrehspiel im Leerlauf:<=50Bogenminuten
Max, zulässiges Drehmoment: 20Nm
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 76,5mm
Getriebelänge: 68mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14mm
Ausgangswellenlänge: 34mm
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=50' |
| Motorlänge (mm) | 76,5 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Getriebeart | Planetengetriebe |
| Untersetzung | 50 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
| Elektrische Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 4,8 |
| Phasenwiderstand (ohm) | 1,13 |
| Stromstärke (A) | 2,9 |
| Haltedrehmoment ohne Getriebe (N.m) | 1,89 |
