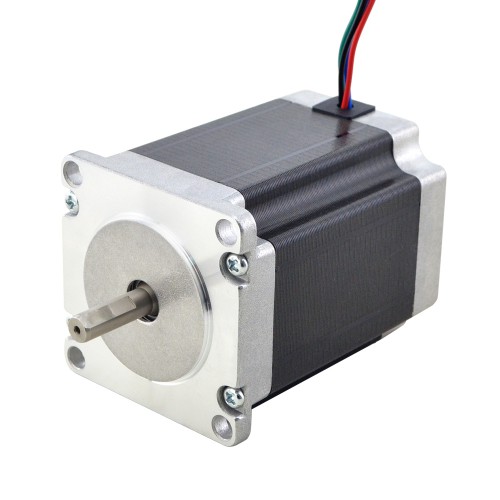

Nema 23 Hochtemperatur Schrittmotor 23HS30-2804S-H 1.85Nm Isolationsklasse H 180℃
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€32,36
Nema 23 Hochtemperatur Schrittmotor 23HS30-2804S-H 1,85Nm Isolationsklasse H 180℃
Dieser Motor ist für Hochtemperaturanwendungen ausgelegt. Wir haben Wicklung, Lager, Magnetstahl und Kunststoffskelett des Motors angepasst, um die Isolationsklasse H zu erreichen. Die Temperatur beträgt bis zu 180 °C.
Elektrische Spezifikation
Herstellerteilenummer: 23HS30-2804S-H
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8Grad
Haltemoment: 1,85Nm
Nennstrom/Phase: 2,81A
Phasenwiderstand: 1,13ohms
Induktivität: 4,8mH ± 20%(1KHz)
Isolationsklasse: H 180C(356F)
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 76,5mm
Wellendurchmesser: Φ6,35mm
Länge der Welle: 21mm
Länge der D-Flachwelle: 15mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Gewicht: 1000g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 185 |
| Haltemoment (oz.in) | 261,98 |
| Induktivität (mH) | 4,8 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,81 |
| Schrittwinkel (°) | 1,8 |
| Isolationsklasse | H 180C(356F) |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76,5 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1000 |
| Produkttyp | Hybridschrittmotor |
| Abtriebswellentyp | D-Flachwelle |
| Schutzart | 40 |
