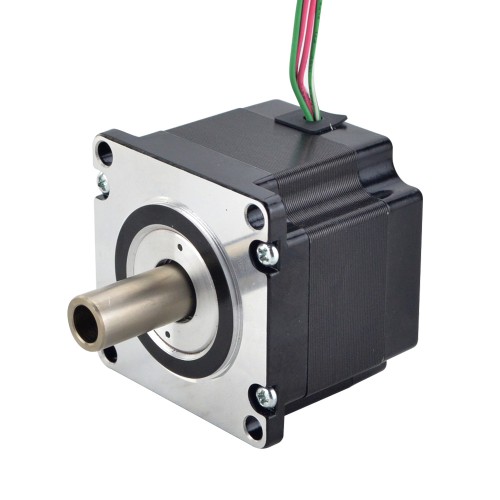

Nema 23 Hohlwellen Schrittmotor 23HS18-2004H Doppelwelle 0,78 Nm 2,0A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€30,54
Nema 23 Hohlwellen Schrittmotor 23HS18-2004H Doppelwelle 0,78 Nm 2,0A 4 Drähte
Dieser bipolare Schrittmotor vom Typ 23HS18-2004H hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 0,78 Nm. Die Motorabmessungen betragen 57 x 57 x 45 mm, der Nennstrom liegt bei 2,0 A pro Phase. Er verfügt über eine Hohlwelle mit einem Außendurchmesser von 12 mm und einem Innendurchmesser von 8 mm. Der Motor besitzt vier Anschlussdrähte mit einer Länge von 310 mm sowie eine vordere Welle von 25 mm und eine hintere Welle von 13 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS18-2004H
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,78 Nm
- Nennstrom/Phase: 2,0 A
- Phasenwiderstand: 1,45 ohms± 10%
- Induktivität: 3,5 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 45 mm
- Außendurchmesser der Welle: Φ12 mm
- Innendurchmesser der Welle: Φ8 mm
- Vordere Wellenlänge: 25 mm
- Länge der hinteren Welle: 13 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 310 mm
- Gewicht: 0,55 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 78 |
| Haltemoment (oz.in) | 110,5 |
| Induktivität (mH) | 3,5 |
| Phasenwiderstand (ohm) | 1,45 |
| Nennstrom (A) | 2,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 45 |
| Flanschdurchmesser (mm) | 57 x 57 |
| Leitungslänge (mm) | 310 |
| Anzahl der Leitungen | 4 |
| Wellentyp | Hohlwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 550 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
