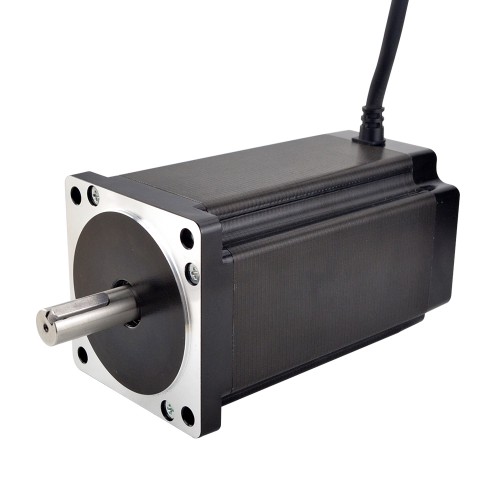

S Serie Nema 34 Schrittmotor 34HS59-6004S 4 Drähte 1,8 Grad 12,0 Nm 6,0A
- Handbücher und Dokumentation: Vollständiges Datenblatt:
S Serie Nema 34 Schrittmotor 34HS59-6004S 4 Drähte 1,8 Grad 12,0 Nm 6,0A
Dieser Nema 34 Schrittmotor vom Typ 34HS59-6004S verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12,0 Nm. Mit einer Länge von 151,5 mm und einem Wellendurchmesser von 14 mm ist er für Anwendungen mit hohem Drehmoment geeignet. Er besitzt vier 500 mm lange Anschlussleitungen und arbeitet mit 6,0 A pro Phase bei einem Phasenwiderstand von 0,7 Ohm.
Elektrische Spezifikation
Herstellerteilenummer: 34HS59-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 12,0 Nm
Nennstrom/Phase: 6,0 A
Phasenwiderstand: 0,7 ohms± 10%
Induktivität: 7,9 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 86 x 86 mm
Motorlänge: 151,5 mm
Wellendurchmesser: Φ14 mm
Länge der Welle: 37 mm
Länge der Passfedernut: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 5,3 kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1200 |
| Haltemoment (oz.in) | 1699,68 |
| Induktivität (mH) | 7,9 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 151,5 |
| Flanschdurchmesser (mm) | Nema 34 (86 x 86) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 5300 |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
