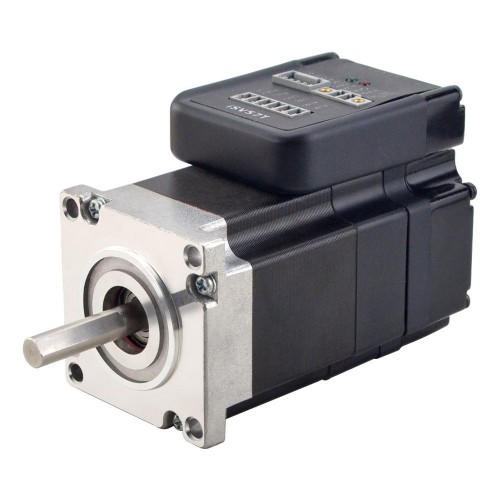

NEMA 23 Easy DC Servomotor mit Integrierter Steuerung ISV57T-090 90w 3000U/min 0,3Nm 20-50VDC

NEMA 23 Easy DC Servomotor mit Integrierter Steuerung ISV57T-090 90w 3000U/min 0,3Nm 20-50VDC

Der integrierte Servomotor ISV57T-090 ist ein bürstenloser Motor mit 57 mm Baugröße, integriert einen 16-Bit-Encoder und einen Servoantrieb. Dank seiner sehr kompakten Bauweise und der integrierten Komponenten spart der ISV57T-090 Montageplatz, spart Encoderanschluss und Motorverdrahtungszeit, reduziert Störungen und senkt Kabel- und Arbeitskosten. Die kompakte Bauweise spart Montageplatz und Rüstzeit und reduziert elektrische Störungen.

Hauptmerkmale:

Eingangsspannung 20–50 VDC, Ausgangsspitzenstrom 0–6 A

Schritt- & Richtungssteuerbefehlseingang für die Positionskontrolle

Kompatible Montagemgröße mit Schrittmotor

Sanfte Motorbewegung und gute Reaktionszeit.

Isolierte Steuereingänge für Puls und Richtung

In-Position- und Fehlerausgänge für externe Bewegungssteuerungen zur vollständigen Systemsteuerung

Schutz vor Überspannung, Überstrom und Positionsfehler

Treiberspezifikation:

Ausgangsspitzenstrom: 0~6A

Eingangsspannung: +20~50VDC (Typisch 36VDC)

Logiksignalstrom: 7~16mA (Typisch 10mA)

Impulseingangsfrequenz: 0~300kHz

Impulsspannung: 5v(bei 24 V einen 2-kOhm-Widerstand in Reihe schalten)

Isolationswiderstand: 100MΩ

Elektrische Spezifikation:

Herstellerteilenummer: ISV57T-090

Nennleistung(W): 90

Nenndrehmoment(Nm): 0,3

Spitzendrehmoment(Nm): 0,9

Nenndrehzahl(U/min): 3000

Spitzengeschwindigkeit(U/min): 4000

Nennspannung(Vdc): 36

Gewicht(kg): 0,95

Physikalische Spezifikation:

Bauform: 57 x 57 mm

Motorlänge: 108 mm

Wellendurchmesser: Φ8 mm

Länge der D-Flachwelle: 15 mm

Länge der Welle: 21 mm

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

Kühlung: Natürliche Kühlung oder Zwangskühlung

Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase

Umgebungstemperatur: 0℃ － 40℃

Luftfeuchtigkeit: 40%RH－90%RH

Betriebstemperatur (Kühlkörper): 70℃ Max

Vibration: 10-50Hz / 0,15mm

Lagertemperatur: -20℃ － 65℃
