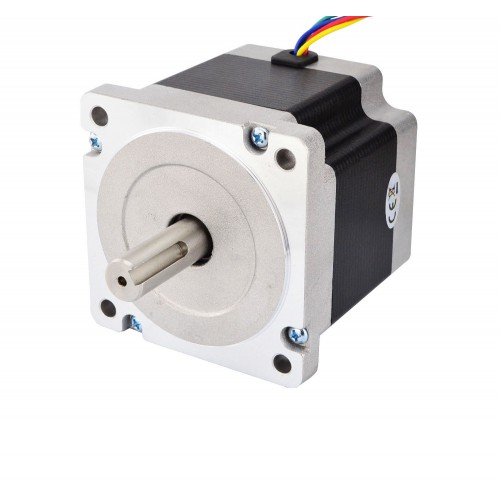

Nema 34 Schrittmotor 34HS31-5504S 4,5 Nm Passfederwelle 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€47,64
Nema 34 Schrittmotor 34HS31-5504S 4,5 Nm Passfederwelle 4 Drähte
Dieser Nema 34 CNC-Schrittmotor mit den Abmessungen 86 x 86 x 80 mm. Er verfügt über 4 Drähte, jede Phase zieht 5,5 A und hat ein Haltedrehmoment von 4,5 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 34HS31-5504S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 35mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 2,3kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637 |
| Induktivität (mH) | 3,5 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 80 |
| Flanschdurchmesser (mm) | 86x86 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | Passfeder |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 35 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 2300 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
