Nema 23 Planetengetriebe Schrittmotor L=56mm 23HS22-2804S-HG100 mit 100:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€93,13

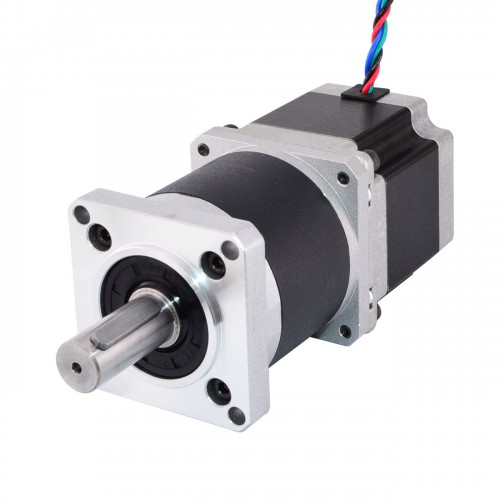

Nema 23 Planetengetriebe Schrittmotor L=56mm 23HS22-2804S-HG100 mit 100:1 Planetengetriebe
Dieser Nema 23 Schrittmotor mit einer Gehäuselänge von 55 mm und einem Nennstrom von 2,8 A ist mit einem 61,65 mm Planetengetriebe mit einem Übersetzungsverhältnis von 100:1 integriert. Er eignet sich für Anwendungen mit begrenztem Bauraum, bei denen eine niedrige Drehzahl und/oder ein hohes Drehmoment erforderlich sind.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS22-2804S-HG100
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,018 deg
- Haltemoment ohne Getriebe: 103Ncm
- Nennstrom/Phase: 2,8A
- Phasenwiderstand: 0,9ohms
- Stromspannung: 2,5V
- Induktivität: 2,8mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 100 : 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=25 Bogenminuten
- Max, zulässiges Drehmoment: 25Nm
- Drehmoment (erlaubt): 40Nm
- Max, Radiallast: 400N
- Umgebungstemperatur: -10 - 90℃
- Isolationsklasse: B
- Lärm: <=50 dB
- Lebensdauer: 20000 h
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 55mm
- Getriebelänge: 61,65mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 34mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 320mm
- Gewicht: 1800g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 0,25 |
| Wirkungsgrad | 90% |
| Untersetzung | 100:1 |
| Getriebelänge (mm) | 61,65 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 2500 |
| Max. zulässiges Drehmoment (oz.in) | 3540,3 |
| Zulässiges Dauerdrehmoment (Ncm) | 4000 / 5664,5 |
| Maximale radiale Belastung der Welle (N) | 400 |
| Motorspezifikation | |
| Induktivität (mH) | 2,8 |
| Leitungslänge (mm) | 320 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 34 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 103 |
| Haltemoment ohne Getriebe (oz.in) | 145,86 |
| Motorlänge (mm) | 55 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | Passfeder |
| Physikalische Spezifikation | |
| Gewicht (g) | 1800 |
