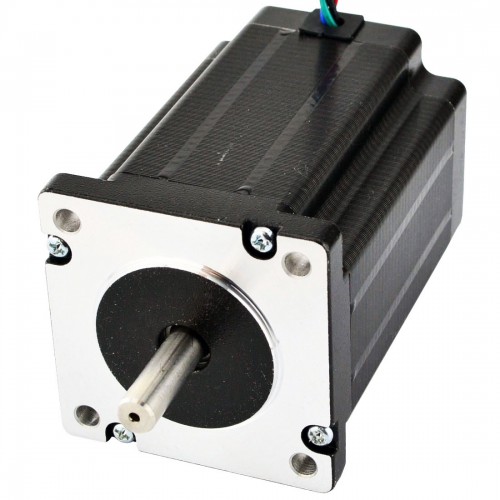

Nema 24 Doppelwellen Schrittmotor 24HS34-3504D 3,85V 3,1Nm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€32,10
Nema 24 Doppelwellen Schrittmotor 24HS34-3504D 3,85V 3,1Nm 4 Drähte
Dieser bipolare Nema 24 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 60 x 60 x 88 mm. Er verfügt über vier Drähte, jede Phase verbraucht 3,5 A und hat ein Haltemoment von 3,1 Nm. Eine hintere Welle wurde für einen Encoder oder Ähnliches angefertigt.
Elektrische Spezifikation
- Herstellerteilenummer: 24HS34-3504D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3,1Nm
- Nennstrom/Phase: 3,5A
- Stromspannung: 3,85V
- Phasenwiderstand: 1,1ohms
- Induktivität: 5,6mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 88mm
- Wellendurchmesser: Φ8mm
- Vordere Wellenlänge: 24mm
- Länge der hinteren Welle: 15mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 600mm
- Gewicht: 1,34kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 310 |
| Haltemoment (oz.in) | 439 |
| Induktivität (mH) | 5,6 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 3,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 88 |
| Flanschdurchmesser (mm) | 60x60 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 600 |
| Gewicht (g) | 1340 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
