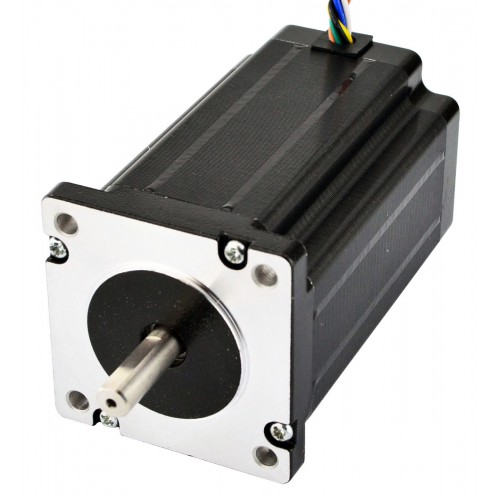

Nema 24 Doppelwellen Schrittmotor 24HS34-3008D Unipolar/Bipolar 3,1Nm 8 Drähte
Dieser Nema 24 Schrittmotor mit einem Schrittwinkel von 1,8 Grad und den Abmessungen 60 x 60 x 80 mm verfügt über acht Anschlussdrähte. Er kann in drei Varianten betrieben werden: Unipolar, Bipolar (Seriell) oder Bipolar (Parallel), je nach gewünschter Anschlussart. Das Haltemoment beträgt 2,2 Nm bei unipolarem Anschluss und 3,1 Nm bei bipolarer Verbindung. Die Hinterachse ermöglicht die Montage eines Encoders, Handrads oder ähnlicher Komponenten.
Elektrische Spezifikation
- Herstellerteilenummer: 24HS34-3008D
- Motortyp: Unipolar/Bipolar
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 3,1Nm
- Haltemoment (unipolar): 2,2Nm
- Nennstrom (bipolar seriell): 2,1 A
- Nennstrom (bipolar parallel): 4,2 A
- Nennstrom (unipolar): 3,0 A
- Phasenwiderstand (Bipolar Seriell): 2,6ohms
- Phasenwiderstand (Bipolar Parallel): 0,65ohms
- Phasenwiderstand (Unipolar): 1,3ohms
- Induktivität (Bipolar Seriell): 12,8mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 3,2mH ± 20%(1KHz)
- Induktivität (Unipolar): 3,2mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 88mm
- Wellendurchmesser: Φ8mm
- Vordere Wellenlänge: 24mm
- Länge der hinteren Welle: 15mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 8
- Leitungslänge: 600mm
- Gewicht: 1,4kg
Anschluss
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rot
|
Gelb
|
Schwarz
|
Blau
|
Weiß
|
PUR
|
Grün
|
Braun
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Haltemoment (Ncm) | 310 |
| Haltemoment (oz.in) | 439 |
| Induktivität (mH) | 3,2 |
| Phasenwiderstand (ohm) | 0,65 |
| Nennstrom (A) | 4,2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 88 |
| Flanschdurchmesser (mm) | 60x60 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 8 |
| Leitungslänge (mm) | 600 |
| Gewicht (g) | 1340 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
