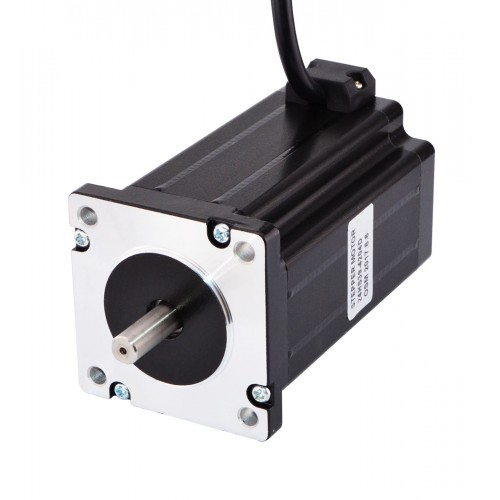

Nema 24 Doppelwellen Schrittmotor 24HS39-4204D 2,96V 4,2A 4Nm 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€38,98
Nema 24 Doppelwellen Schrittmotor 24HS39-4204D 2,96V 4,2A 4Nm 4 Drähte
Dies ist ein Doppelwellenmotor mit einer 13,5 mm langen Hinterwelle und einem Wellendurchmesser von 8 mm. An der hinteren Endkappe befinden sich Gewindebohrungen, die für Bremsen und Encoder für Handräder verwendet werden können.
Elektrische Spezifikation
- Herstellerteilenummer: 24HS39-4204D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4Nm
- Nennstrom/Phase: 4,24A
- Stromspannung: 2,96V
- Phasenwiderstand: 0,7ohms
- Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 100mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Länge der hinteren Welle: 13,5mm
- Durchmesser der hinteren Welle: Φ8mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Gelb
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566,4 |
| Induktivität (mH) | 3 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 4,24 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 100 |
| Flanschdurchmesser (mm) | 60x60 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 1700 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
