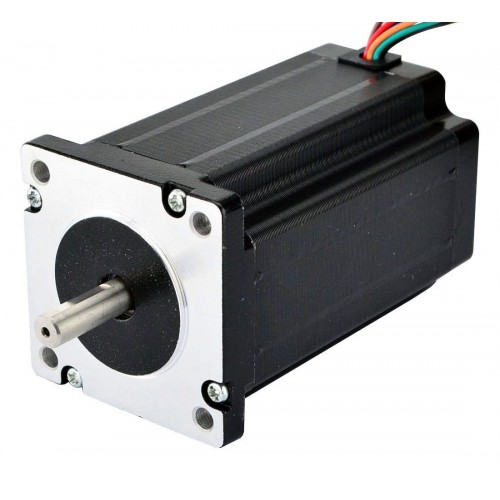

Nema 24 Doppelwellen Schrittmotor 24HS39-3008D Unipolar/Bipolar 4Nm 8 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€36,08
Nema 24 Doppelwellen Schrittmotor 24HS39-3008D Unipolar/Bipolar 4Nm 8 Drähte
Dieser Nema 24 Schrittmotor mit einem Schrittwinkel von 1,8 Grad und den Abmessungen 60 x 60 x 100 mm verfügt über acht Anschlussdrähte. Es sind drei Anschlussarten möglich: Unipolar, Bipolar (Seriell) oder Bipolar (Parallel). Die Hinterachse ermöglicht die Montage eines Encoders, Handrads oder ähnlicher Komponenten. Das Haltemoment beträgt 2,8 Nm bei unipolarem Anschluss und 4,0 Nm bei bipolarer Verbindung.
Elektrische Spezifikation
- Herstellerteilenummer: 24HS39-3008D
- Motortyp: Unipolar/Bipolar
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 4,0Nm
- Haltemoment (unipolar): 2,8Nm
- Nennstrom (bipolar seriell): 2,12 A
- Nennstrom (bipolar parallel): 4,24 A
- Nennstrom (unipolar): 3,0 A
- Phasenwiderstand (Bipolar Seriell): 2,8ohms
- Phasenwiderstand (Bipolar Parallel): 0,7ohms
- Phasenwiderstand (Unipolar): 1,4ohms
- Induktivität (Bipolar Seriell): 12,0mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 3,0mH ± 20%(1KHz)
- Induktivität (Unipolar): 3,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Motorlänge: 100mm
- Wellendurchmesser: Φ8,0mm
- Vordere Wellenlänge: 24mm
- Länge der hinteren Welle: 13mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 8
- Leitungslänge: 400mm
- Gewicht: 1,6kg
Anschluss
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rot
|
Gelb
|
Schwarz
|
Blau
|
Weiß
|
Orange
|
Grün
|
Braun
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566 |
| Induktivität (mH) | 3 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 4,24 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 100 |
| Flanschdurchmesser (mm) | 60x60 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 8 |
| Leitungslänge (mm) | 400 |
| Gewicht (g) | 1600 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
