Nema 24 Schrittmotor 24HP39-5004S 1,8 Grad 3,5 Nm 5,0A 4 Drähte
Kaufen Sie jetzt:€42,93
Nema 24 Schrittmotor 24HP39-5004S 1,8 Grad 3,5 Nm 5,0A 4 Drähte

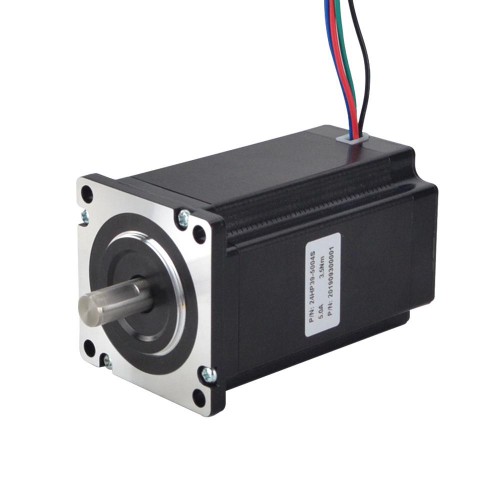

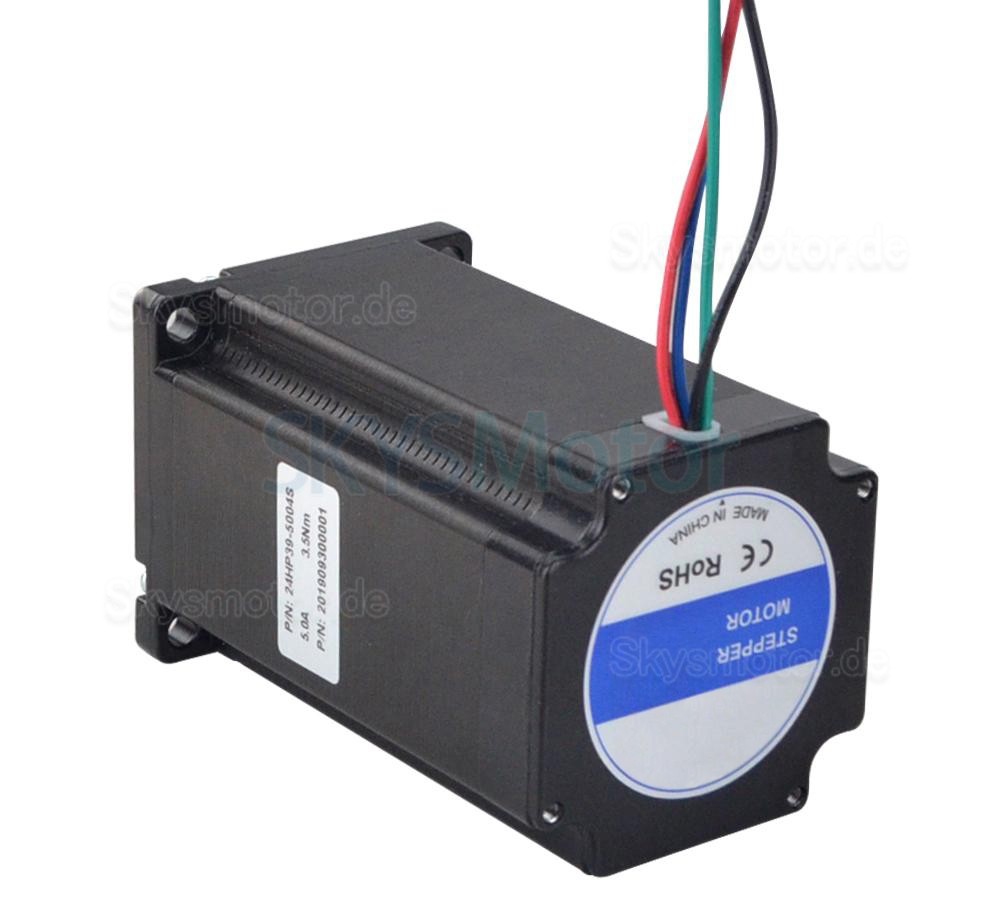

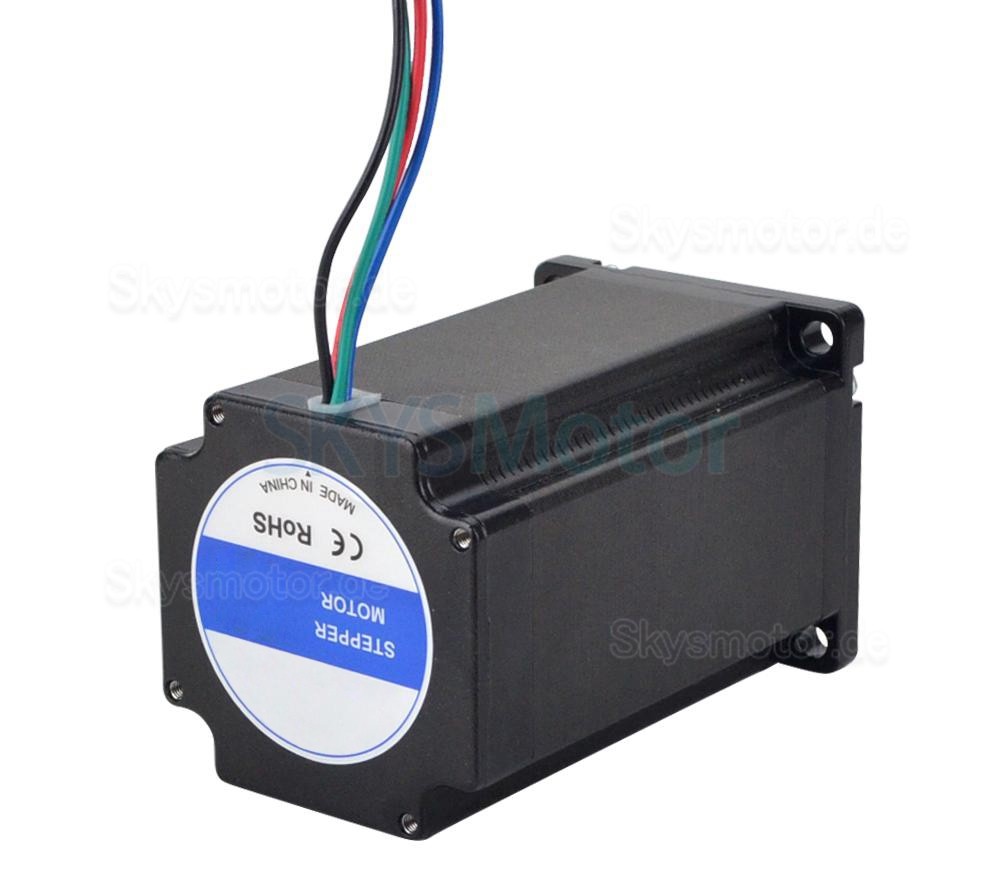

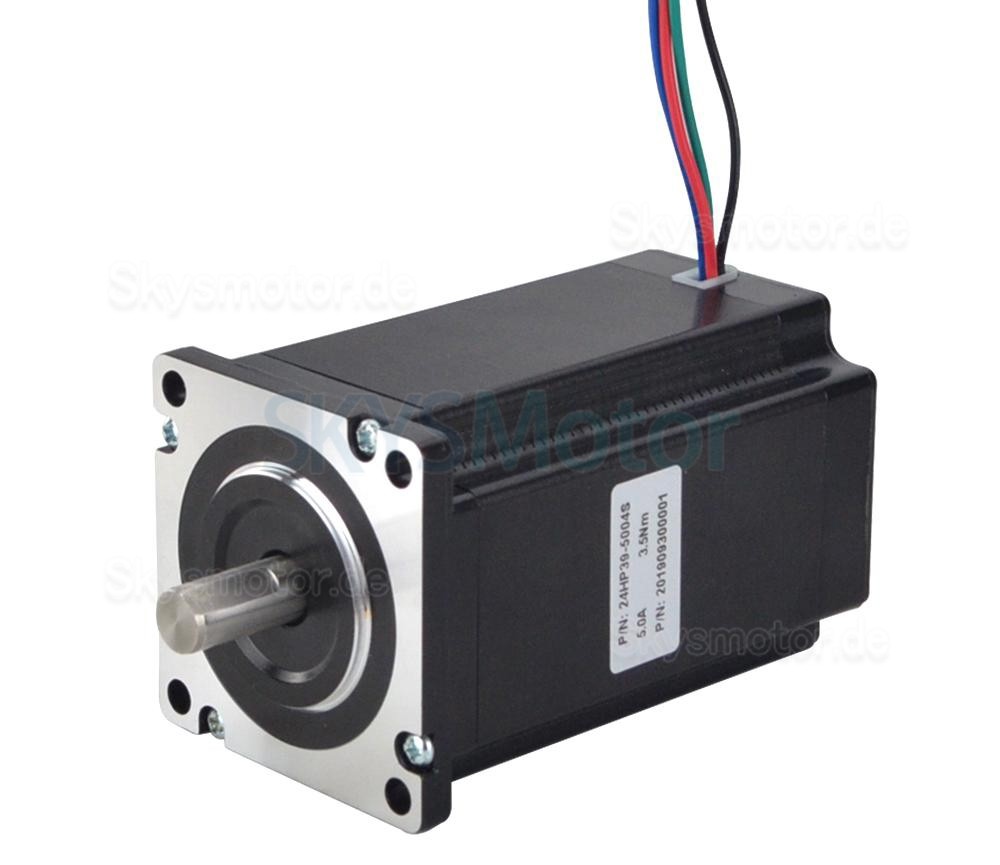

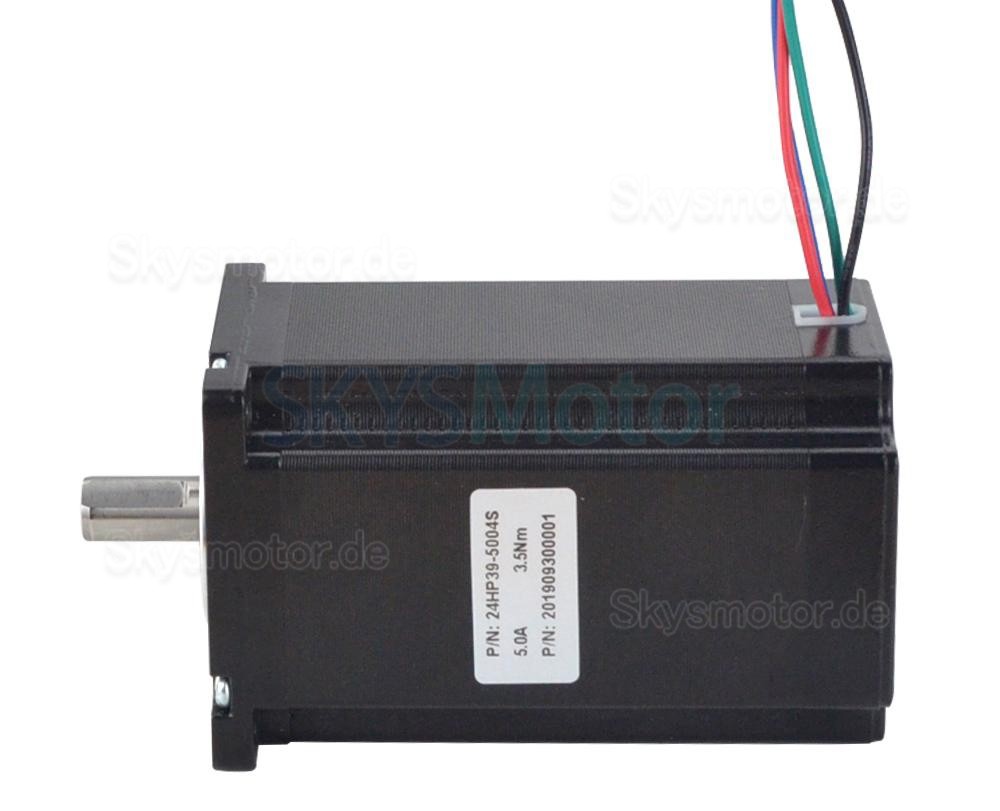

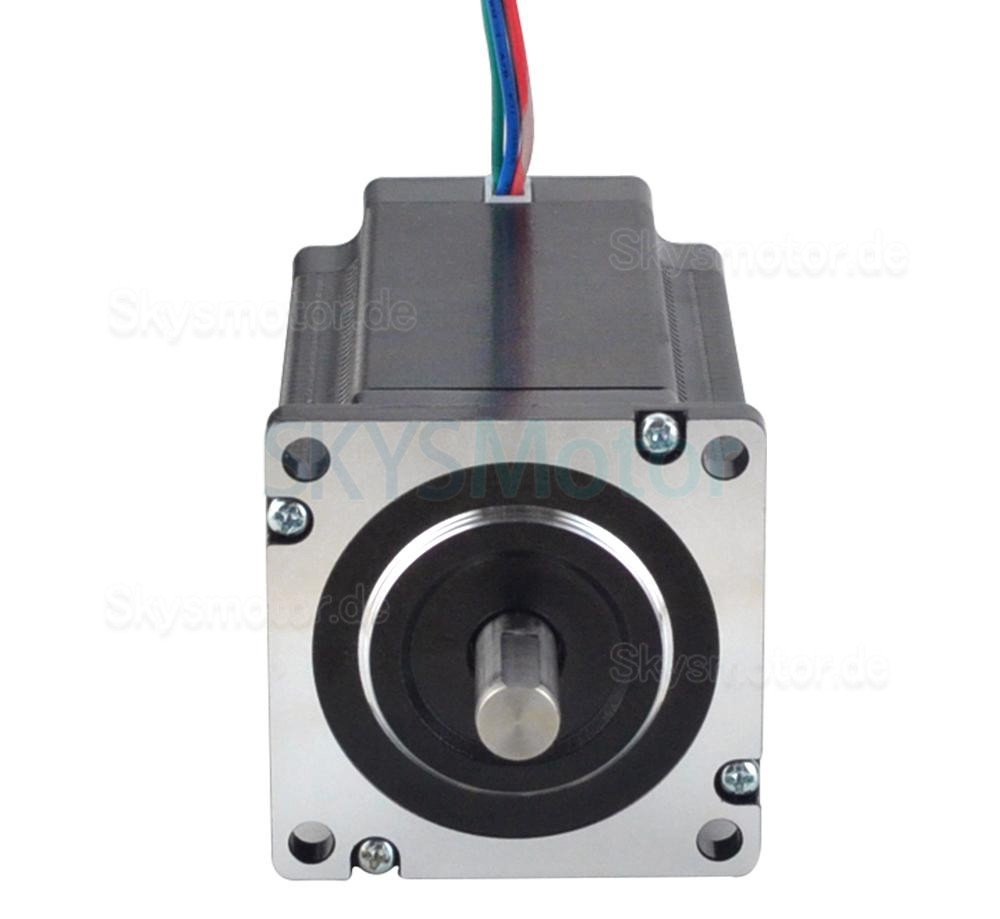

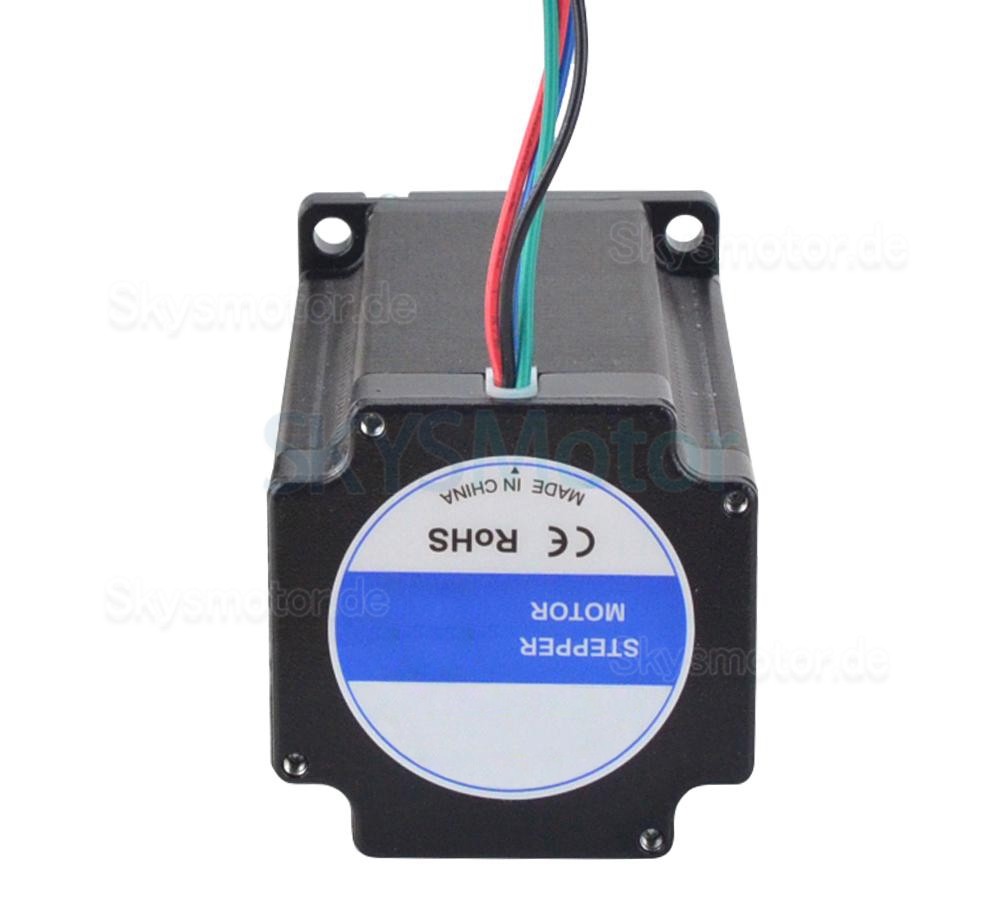

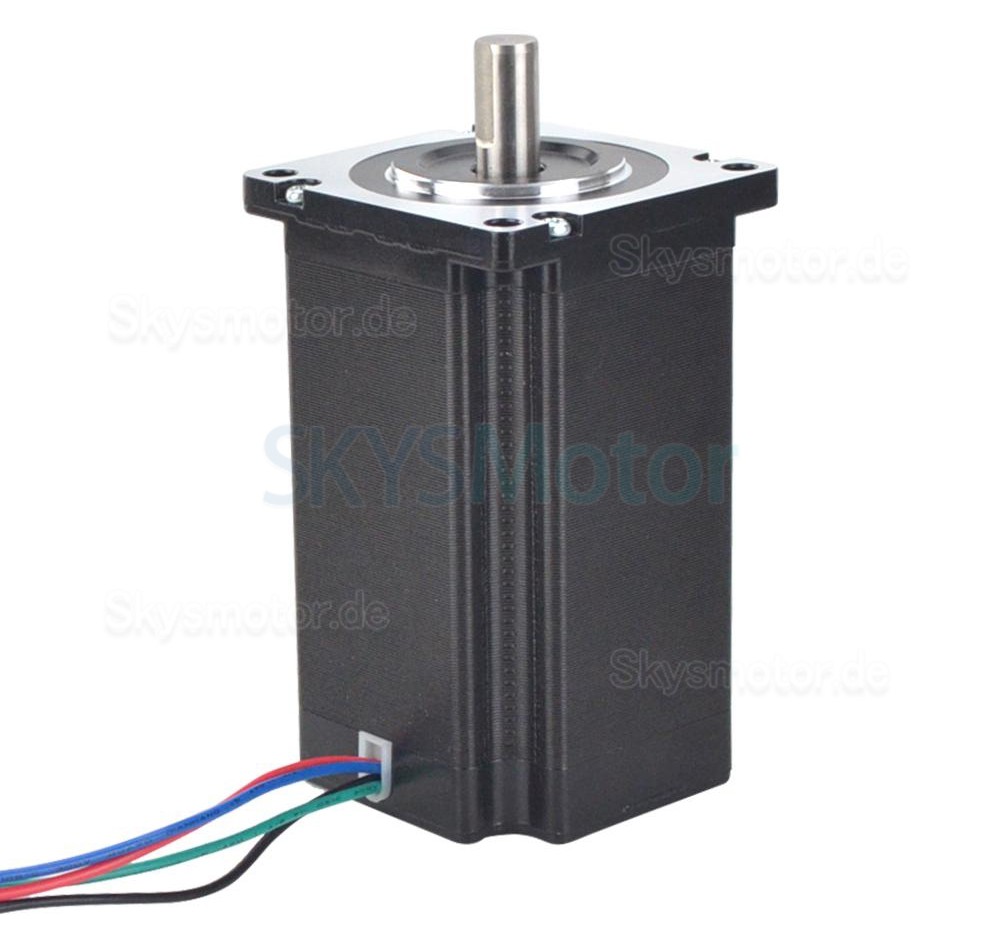

Dieser Nema 24 Schrittmotor (Modell 24HP39-5004S) verfügt über zwei Phasen, einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3,5 Nm. Der Nennstrom pro Phase beträgt 5,0 A, der Phasenwiderstand liegt bei 0,48 Ohm ± 10 %. Die Induktivität beträgt 1,85 mH ± 20 % (1 kHz). Die Bauform ist 60 x 60 mm bei einer Motorlänge von 97,8 mm. Der Wellendurchmesser beträgt 10 mm, die Wellenlänge 21 mm mit einer Passfedernut von 15 mm. Der Motor verfügt über vier Anschlussleitungen mit einer Länge von 500 mm. Das Gewicht beträgt 1,6 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 24HP39-5004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3,5 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,48 ohms± 10%
- Induktivität: 1,85 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60 mm
- Motorlänge: 97,8 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der Passfedernut: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 1,6 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 350 |
| Haltemoment (oz.in) | 495,74 |
| Induktivität (mH) | 1,85 |
| Phasenwiderstand (ohm) | 0,48 |
| Nennstrom (A) | 5,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 97,8 |
| Flanschdurchmesser (mm) | 60 x 60 |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1600 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
