Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm
Kaufen Sie jetzt:€66,05
Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm
Dies ist ein zweiphasiger bipolarer Closed Loop Schrittmotor mit 1,8° Schrittwinkel und 2,0 Nm Haltemoment. Er verfügt über einen Phasenstrom von 2,8 A und ist für einen Spannungsbereich von 20–48 VDC geeignet. Mit einer Nema-23-Baugröße (57 mm x 57 mm) und einer Welle mit 8 mm Durchmesser eignet er sich für verschiedene Industrie- und Automatisierungsanwendungen.
Elektrische Spezifikation
Herstellerteilenummer: OK57DL76EC1-2C1
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 2,0 Nm
Phasenstrom: 2,8 A
Phasenspannung:2,0DVC
Nennspannung:20-48VDC
Phasenwiderstand: 1,13 ohms± 10%
Induktivität: 3,6 mH ± 20%(1KHz)

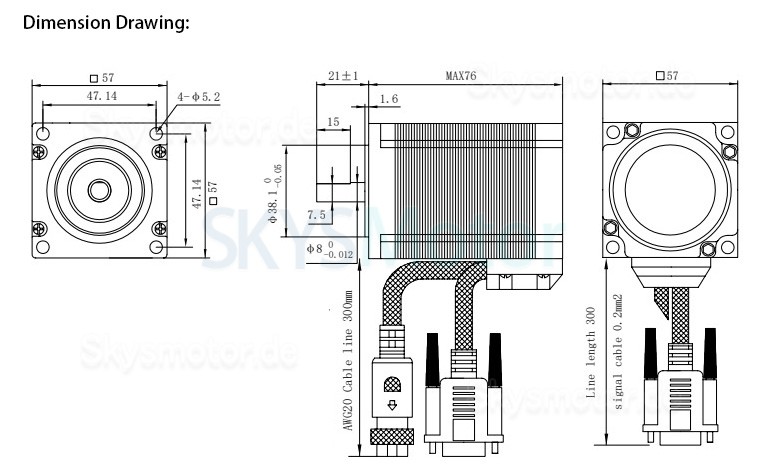

Physikalische Spezifikation

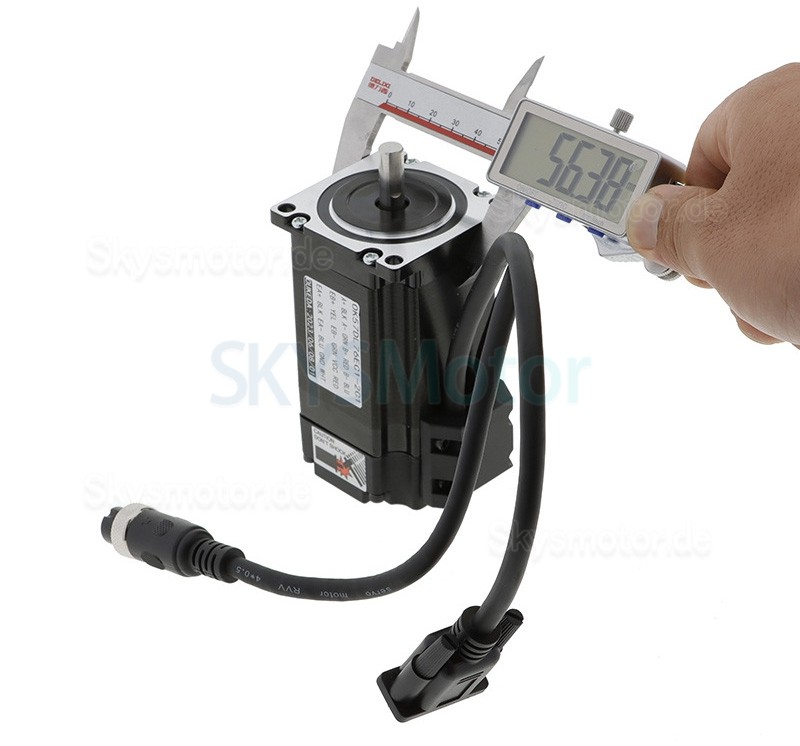

Bauform: 57 x 57 mm
Motorlänge: 76 mm
Wellendurchmesser: Φ8 mm
Länge der Welle: 21 mm
Länge der D-Flachwelle: 15 mm
Leitungslänge: 300 mm
Gewicht: 1,6 kg;
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
.jpg "Oukeda NEMA 23 Closed Loop Schrittmotor OK57DL76EC1-2C1 1,8 Grad 2,0 Nm")
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |

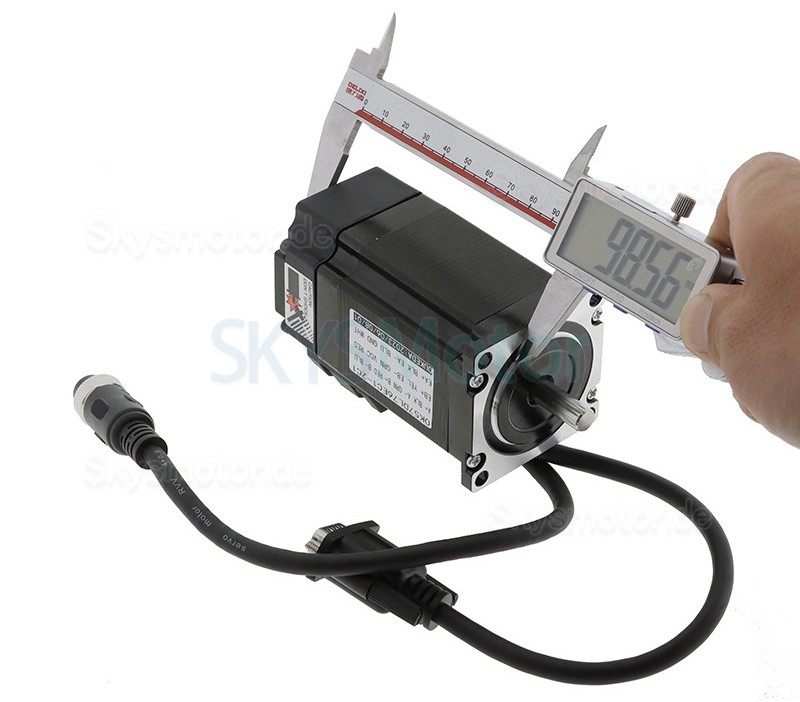

| Motorlänge (mm) | 98,56 |
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283,22 |
| Induktivität (mH) | 3,6 |
| Leitungslänge (mm) | 300 |
| Motorlänge (mm) | 76 |
| Motor NEMA Größe | Nema 23 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Physikalische Spezifikation | |
| Gewicht (g) | 1600 |
