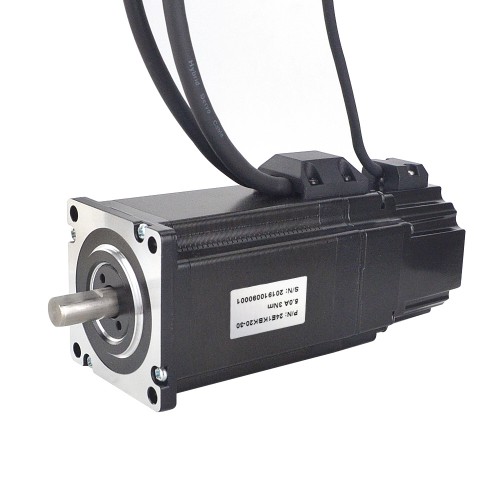

Nema 24 Closed Loop Schrittmotor 24E1KBK20-30 3Nm mit Elektromagnetischer Bremse

Nema 24 Closed Loop Schrittmotor 24E1KBK20-30 3Nm mit Elektromagnetischer Bremse

Dieser Closed-Loop-Schrittmotor der Größe Nema 24 (Modell 24E1KBK20-30) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3 Nm. Er besitzt zwei Phasen mit einem Nennstrom von 5,0 A pro Phase und einem Phasenwiderstand von 0,45 Ohm. Die Motorabmessungen betragen 60 x 60 mm bei einer Länge von 85 mm. Der Wellendurchmesser beträgt 10 mm, die Wellenlänge 21 mm. Eine integrierte elektromagnetische Bremse sorgt für sicheren Halt im Stillstand.

Elektrische Spezifikation

• Herstellerteilenummer: 24E1KBK20-30
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 3 Nm
• Nennstrom/Phase: 5,0 A
• Phasenwiderstand: 0,45 ohms
• Induktivität: 1,8 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 60 x 60 mm
• Motorlänge: 85 mm
• Wellendurchmesser: Φ10 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 500 mm
• Gewicht: 1,3 kg

Kodiersteuerung(1000 CPR (Counts per Revolution))

• 3--GND
• 2--+5VCC
• 13--EA-
• 1--EA+
• 12--EB-
• 11--EB+

Bremsanschlüsse

• Rot--24V+
• Rot--24V-
• 2,0Nm

Anschluss
