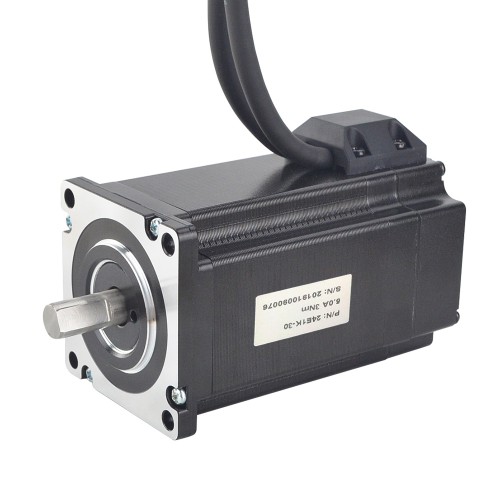

Nema 24 Closed Loop Schrittmotor 24E1K-30 3Nm Encoder 1000CPR

Nema 24 Closed Loop Schrittmotor 24E1K-30 3Nm Encoder 1000CPR

Dieser Closed-Loop-Schrittmotor der Größe Nema 24 (Modell 24E1K-30) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3 Nm. Er besitzt zwei Phasen mit einem Nennstrom von 5,0 A pro Phase sowie einem Phasenwiderstand von 0,45 Ohm. Die Abmessungen betragen 60 x 60 mm bei einer Motorlänge von 85 mm. Der Wellendurchmesser liegt bei 10 mm, die Wellenlänge bei 21 mm.

Elektrische Spezifikation

• Herstellerteilenummer: 24E1K-30
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 3 Nm
• Nennstrom/Phase: 5,0 A
• Phasenwiderstand: 0,45 ohms
• Induktivität: 1,8 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 60 x 60 mm
• Motorlänge: 85 mm
• Wellendurchmesser: Φ10 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 270 mm
• Gewicht: 1,3 kg

Kodiersteuerung(1000 CPR (Counts per Revolution))

• 3--GND
• 2--+5VCC
• 13--EA-
• 1--EA+
• 12--EB-
• 11--EB+

Anschluss
