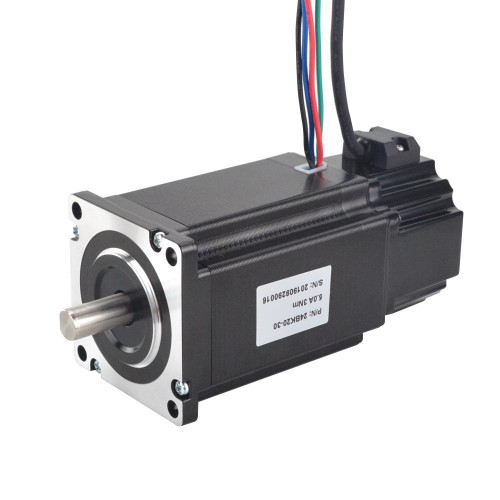

Nema 24 P Serie Schrittmotor 24BK20-30 3Nm mit Elektromagnetischer Bremse
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€102,58
Nema 24 P Serie Schrittmotor 24BK20-30 3Nm mit Elektromagnetischer Bremse
Dieser Nema 24 Schrittmotor der P Serie (Modell 24BK20-30) ist mit einer elektromagnetischen Bremse ausgestattet. Er verfügt über zwei Phasen, einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3 Nm. Der Nennstrom pro Phase beträgt 5,0 A bei einem Phasenwiderstand von 0,43 Ohm. Die Induktivität liegt bei 1,8 mH ± 20 % (1 kHz). Die Bauform beträgt 60 x 60 mm bei einer Motorlänge von 85 mm. Der Wellendurchmesser liegt bei 10 mm, die Wellenlänge bei 21 mm. Der Motor besitzt vier Anschlussleitungen mit einer Länge von 500 mm. Das Gewicht beträgt 1,3 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 24BK20-30
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,43 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60 mm
- Motorlänge: 85 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 1,3 kg
Bremsanschlüsse
- Rot--24V+
- Rot--24V-
- 2,0Nm
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424,92 |
| Induktivität (mH) | 1,8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,43 |
| Nennstrom (A) | 5,0 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Haftreibmoment (oz.in) | 283,28 |
