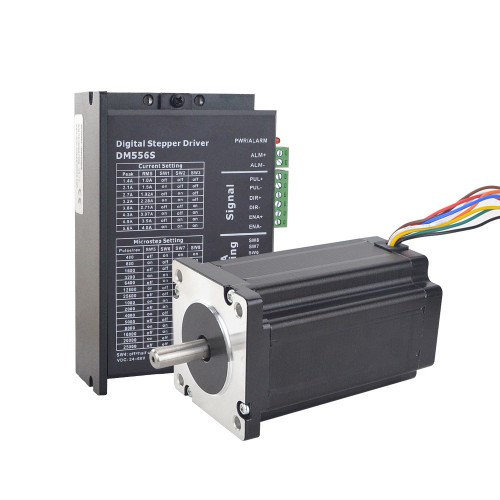

Nema 24 Schrittmotor und Controller-Set 4Nm 1-DM556S-24HS39, 1-Achsen CNC-Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€74,93
Nema 24 Schrittmotor und Controller-Set 4Nm 1-DM556S-24HS39, 1-Achsen CNC-Kit
Dieses CNC-Kit enthält:
- 1 x Digitaler Schrittmotortreiber, RMS-Strom, max, 4 A, 24–60 VDC
- 1 x Doppelwellen Nema 24 CNC-Schrittmotor 4Nm 60 x 60 x 100 mm 8 Dräht
Motorspezifikation
- Herstellerteilenummer: 24HS39-3008D
- Motortyp: Unipolar/Bipolar
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 4,0Nm
- Haltemoment (unipolar): 2,8Nm
- Nennstrom (bipolar seriell): 2,12 A
- Nennstrom (bipolar parallel): 4,24 A
- Nennstrom (unipolar): 3,0 A
- Phasenwiderstand (Bipolar Seriell): 2,8ohms
- Phasenwiderstand (Bipolar Parallel): 0,7ohms
- Phasenwiderstand (Unipolar): 1,4ohms
- Induktivität (Bipolar Seriell): 12,0mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 3,0mH ± 20%(1KHz)
- Induktivität (Unipolar): 3,0mH ± 20%(1KHz)
- Bauform: 60 x 60mm
- Motorlänge: 100mm
- Wellendurchmesser: Φ8,0mm
- Vordere Wellenlänge: 24mm
- Länge der hinteren Welle: 13mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 8
- Leitungslänge: 400mm
- Gewicht: 1,6kg
Anschluss
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rot
|
Gelb
|
Schwarz
|
Blau
|
Weiß
|
Orange
|
Grün
|
Braun
|
Treiberspezifikation
- Automatische Parametrierung und integrierter Motor-Selbsttest
- Integriertes Multi-Stepping – geringer Geräuschpegel, niedrige Wärmeentwicklung, gleichmäßige Bewegung
- Drehmomentkompensation bei hohen Drehzahlen
- Stromregelungstechnologie mit variabler Stromstärke, hohe Stromeffizienz
- Beschleunigen und Verzögern Sie die Steuerung im Inneren, Deutliche Verbesserung der Laufruhe beim Starten oder Stoppen des Motors
- Positionsspeicherung des Motors
- Optisch isolierter Eingang und kompatibel mit 5 V ~ 24 V
- Benutzerdefinierte Mikroschritte
- Mikroschrittauflösungen und Ausgangsstrom programmierbar
- Over current,over voltage and under voltage protection
- Automatische Signalerkennung und flexible Auswahl des Flankensteuerungsmodus
- Grünes Licht signalisiert Betriebszustand, rotes Licht zeigt Schutzmodus oder Offline-Zustand an
| CNC-Kit-Spezifikation | |
|---|---|
| Open-loop/Closed-loop | Open-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 100 |
| Leitungslänge (mm) | 400 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 8 |
| Wellendurchmesser (mm) | 8 |
| Schrittmotortreiber-Spezifikation | |
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 400-25000 |
| Ausgangsstrom (A) | 1,0-4,0 |
| Eingangsspannung (V) | 24-60VDC |
| Physikalische Spezifikation | |
| Gewicht (g) | 2150 |
