Nema 24 Schrittmotor und Controller-Set 4,0 Nm 1-DM542T-24HS39 1 CNC-Controller-Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Motordrehmomentkurve:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€61,67

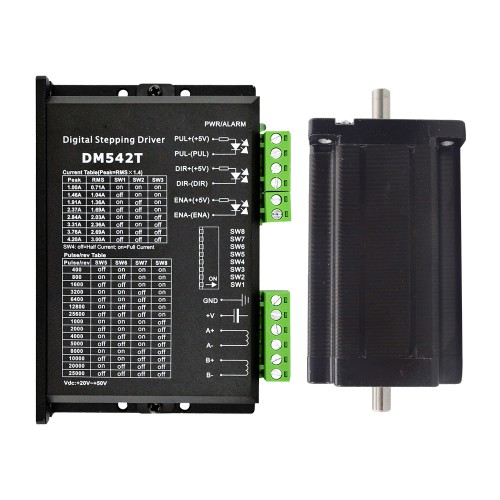

Nema 24 Schrittmotor und Controller-Set 4,0 Nm 1-DM542T-24HS39 1 CNC-Controller-Kit
Dieses CNC-Kit enthält:
- 1 x Digitaler Schrittmotorantrieb 1,0–4,2 A, 20–50 VDC für Nema 17, 23, 24 Schrittmotor
- 1 x Doppelwelle Nema 24 Bipolar 4Nm (566 oz.in) 60x60x100mm 8 Drähte
Motorspezifikation
- Herstellerteilenummer: 24HS39-3008D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 4Nm
- Haltemoment (unipolar): 2,8Nm
- Nennstrom/Phase (Bipolar Parallel): 4,24 A
- Nennstrom/Phase (Bipolar Seriell): 2,12A
- Nennstrom/Phase (Unipolar): 3A
- Phasenwiderstand (Bipolar Parallel): 0,7ohms
- Phasenwiderstand (Bipolar Seriell): 2,8ohms
- Phasenwiderstand (Unipolar): 1,4ohms
- Inductance(Bipolar Parallel): 3mH ± 20%(1KHz)
- Induktivität (Bipolar Seriell): 12mH ± 20%(1KHz)
- Induktivität (Unipolar): 3mH ± 20%(1KHz)
- Bauform: 60 x 60mm
- Motorlänge: 100mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 1,6kg
Anschluss
|
A+
|
A-
|
C+
|
C-
|
B+
|
B-
|
D+
|
D-
|
|
Rot
|
Gelb
|
Schwarz
|
Blau
|
Weiß
|
Orange
|
Grün
|
Braun
|
Treiberspezifikation
- Eingangsspannung 20-50VDC
- Anti-Resonanz trägt zur Stabilisierung des Drehmoments bei und verringert Instabilitäten im mittleren Drehzahlbereich.
- Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
- Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
- 15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
- Sanftanlauf ohne "Sprung" beim Einschalten
- 8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
- Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen.
- Automatische Stromabsenkung im Leerlauf
- Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
- Unterstützt PUL/DIR-Steuerungsmodus
- Überspannungs- und Überstromschutz
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Open-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 100 |
| Haltemoment (Ncm) | 400 |
| Haltemoment (oz.in) | 566,4 |
| Induktivität (mH) | 3 |
| Leitungslänge (mm) | 400 |
| Motor NEMA Größe | Nema 24 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 4,24 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Schrittmotortreiber-Spezifikation | |
| Max. Impulseingang (kHZ) | 300 |
| Mikroschritt (Schritte/Umdr.) | 400 - 51200 |
| Ausgangsstrom (A) | 1,5 - 4,5 |
| Impulsbreite (μs) | 1,5 |
| Eingangsspannung (V) | 24 - 50 |
| Physikalische Spezifikation | |
| Gewicht (g) | 2150 |
